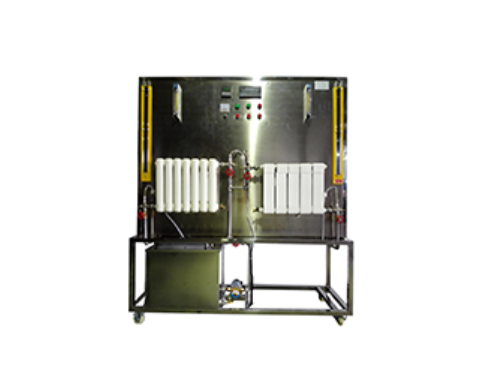

散热器热工性能实验台

散热器热工性能实验台

散热器热工性能实验台的实验目的主要包括三个方面：

1. 了解散热器热工性能实验台的构造：通过实操，熟悉实验台的整体框架和组件布局，为后续测试打下基础。




2. 掌握散热器散热量的测定原理及方法：学习如何使用散热器热工性能实验台进行热量测量，包括数据采集和分析技巧。




3. 测定传热系数并分析关系：利用散热器热工性能实验台，测试不同散热器的性能，探究散热量与热媒体流量、温差的关联，提升故障诊断能力。

   这些目的确保了散热器热工性能实验台在培训中的实用性，突出其教育价值。




二、主要配置：散热器热工性能实验台的核心组件系统

散热器热工性能实验台的主要配置包括多种高性能部件，确保实验的准确性和可靠性：

• 不同形式合金散热器：提供钢制和铜制选项，支持对比测试。




• 不锈钢电加热水箱：容积80L，加热功率4.5KW，保证热媒体稳定供应。




• 流量调节阀门组和转子流量计：用于精确控制介质流量，是散热器热工性能实验台流量测定的关键。




• 循环热水泵：流量20L/min，扬程12m，功率120W，确保系统高效运行。




• 水温控制仪表和U型压力计：实现温度与压力的实时监控。




• 8路万能信号变送输出巡检仪：支持多路数据采集，提升散热器热工性能实验台的自动化水平。

  这些配置使散热器热工性能实验台成为一个完整的测试系统，适用于多种实验场景。




三、技术参数：散热器热工性能实验台的详细规格

散热器热工性能实验台的技术参数如下，确保设备安全高效：

• 输入电源：单相AC220V±10% 50Hz，总功率5.0KW，满足实验室用电需求。




• 加热水箱：304不锈钢材质，容积80L，加热功率4.5KW，耐用且节能。




• 循环水泵参数：流量20L/min，扬程12m，功率120W；流量计范围16-160L/h，覆盖常用流量区间。




• 散热器换热面积：钢制散热器3.2m²，铜制散热器2.6m²，便于性能对比。




• 温度测量系统：采用智能温度控制仪表，PID调节控温，精度±0.2℃，结合高精度PID调压模块，确保散热器热工性能实验台数据准确性。




• 外形尺寸：1200×500×1800mm，不锈钢可移动支架带双刹车轮，便于搬运和固定。

  这些参数体现了散热器热工性能实验台的高精度和实用性，适合院校和研发机构使用。
