流体输送操作实训装置是一种专为工业培训设计的综合性教学设备，广泛应用于化工、石油、能源等领域的实操教学中。该系统通过模拟真实流体输送流程，帮助学员掌握操作技能、故障诊断和系统优化。下面详细介绍流体输送操作实训装置的组成及特点，突出其在培训中的核心价值。

一、流体输送操作实训装置的整体框架

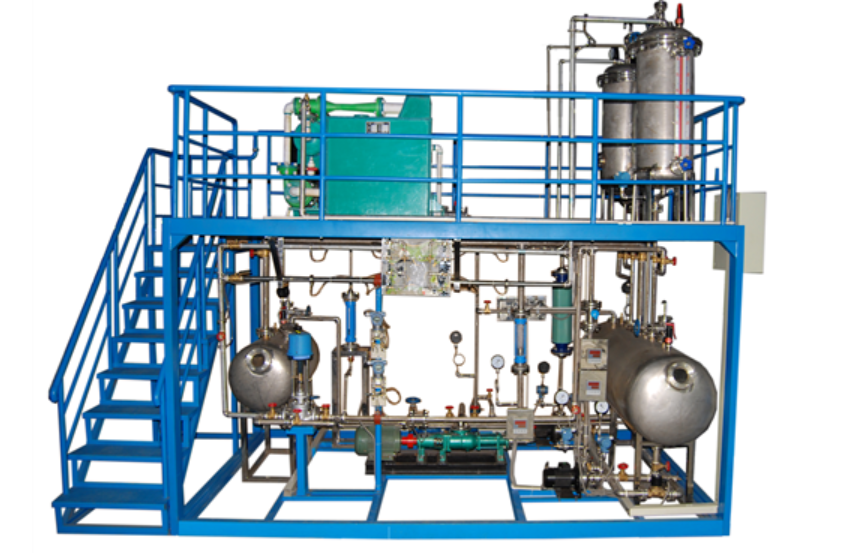

流体输送操作实训装置的设备框架采用钢质结构，尺寸为长×宽×高3500×2000×3500mm，设计为两层布局，确保操作安全与便捷。一层平面便于日常操作、检修和人员出入，二层配备安全斜梯、护栏和防滑花纹板，整体经过防锈红丹底漆和喷烤漆处理，耐用且美观。这种框架设计不仅提升了流体输送操作实训装置的稳定性，还符合工业安全标准。

二、流体输送操作实训装置的培训单元系统

流体输送操作实训装置集成多种培训单元，包括液体输送岗位（支持压力输送、双离心泵串/并联及互锁联动、旋涡泵操作）、真空泵输送岗位、阻力测定岗位、离心泵特性及管路特性测定岗位、压缩气/液混合输送岗位，以及过程控制液位、流量、压力控制岗位。这些单元覆盖了流体输送操作实训装置的核心功能，使学员能够全面学习输送原理和自动控制技术。

三、流体输送操作实训装置的机械设备配置

该装置配备低位水槽储罐、压缩空气缓冲罐、高位水槽储罐、真空缓冲罐，以及附属管道和阀门，确保流体输送操作实训装置能够模拟真实工业环境。这些组件采用高质量材料，保证长期运行的可靠性，是流体输送操作实训装置系统的重要组成部分。

四、流体输送操作实训装置的動力输送设备

动力系统包括不锈钢离心泵、容积式输送旋涡泵、真空水力喷射机组和空气输送压缩机。这些设备为流体输送操作实训装置提供稳定动力，支持多种输送模式，如离心泵的串并联操作，增强了实训的多样性和实用性。

五、流体输送操作实训装置的检测与控制系统

检测配置涵盖离心泵输送流量、真空输送流量、旋涡流量、压力输送流量、液体温度、泵前负压和泵出口压力检测，以及阻力压损测定。流量检测仪表包括涡轮流量计、孔板流量计、玻璃转子流量计和高压玻璃转子流量计，实现离心泵输送的压力和流量自动检测与就地冗余设置。流体输送操作实训装置采用厦门宇电智能仪表，带RS485通讯接口，支持就地控制和远程数据交换。

六、流体输送操作实训装置的电气与操作平台
