空调制冷换热综合实验台：多功能教学与科研平台全面解析

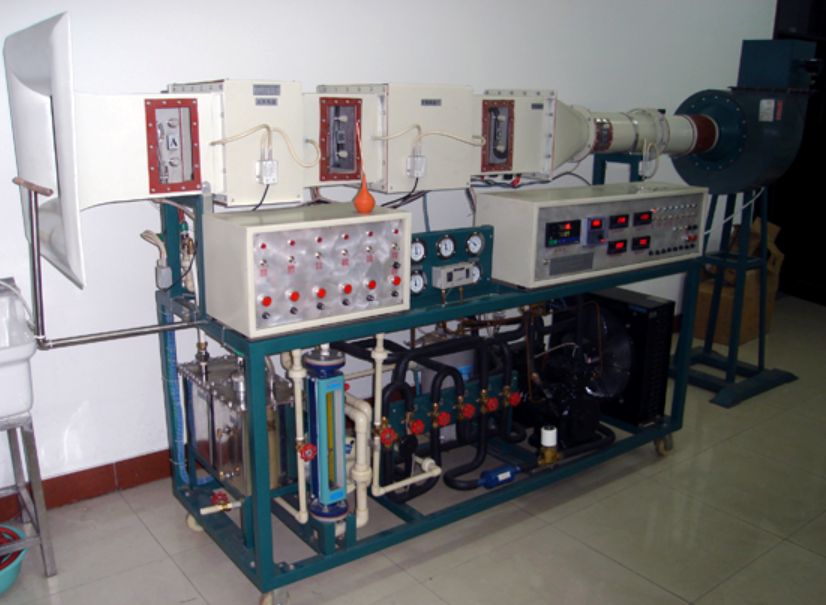

空调、制冷、换热综合实验台

空调制冷换热综合实验台是现代暖通空调与制冷工程中不可或缺的高端实验设备，集成了直流空调、制冷压缩机性能测试、制冷热泵、表冷器性能评估及加热器性能分析等多种功能。本文将深入介绍该实验台的规格、技术参数、主要配置及其应用价值，帮助用户全面了解其卓越性能。

规格与功率概述

空调制冷换热综合实验台设计紧凑，结构稳固，外形尺寸为4000mm×600mm×1700mm，功率为380V 33KW，适用于高校实验室和科研机构。该设备支持连续运行，可进行空气的加热、加湿、冷却、干燥等操作，并能对蒸发器、冷凝器进行换相测试。通过使用空调制冷换热综合实验台，用户可高效测量各点温度、湿度、压力、风量、水流量及功率，为制冷系统优化提供可靠数据。

技术参数详解

空调制冷换热综合实验台的技术参数彰显其多功能性：它可计算制冷量、功率、制冷系数、效率，并进行热平衡计算，适用于深度研究直流空调、制冷压缩机性能及换热过程。II型升级版进一步增强了数据处理能力，可在计算机上进行制冷量、功率、效率的分析，并绘制直流空调、制冷压缩机性能、制冷热泵、表冷器性能的效率曲线，支持打印功能。这使得空调制冷换热综合实验台成为教学与科研的理想选择，尤其适合验证空调制冷换热原理。

主要配置分析

空调制冷换热综合实验台的配置精心设计，确保实验的精确性与全面性：

• 核心组件：包括可视测试风洞、引风机、自动调节风门、制冷压缩机、风冷冷凝器、钛包蒸发器、储液罐、水冷冷凝器，以及冷凝—蒸发可互换表冷器，这些部件共同保障了空调制冷换热综合实验台的高效运行。

• 测量系统：配备热水加热及冷水表冷器、不锈钢蒸汽加湿锅炉、可改变制冷/制热的电磁阀组，以及温湿度测试、水流量和风流量测试用的16路万能信号输入液晶汉化显示巡检仪。温湿度由A级Pt100铂薄膜热电阻测量（精度0.1℃），水流量及风流量通过差压传感器测量，确保空调制冷换热综合实验台的数据准确性。

• II型升级功能：增加带标准信号的多路万能信号输入巡检仪、数显电流表电压表、文丘里流量计配差压传感器测流量，以及调频装置调节压缩机功率，并集成软件支持，进一步提升了空调制冷换热综合实验台的智能化水平。
