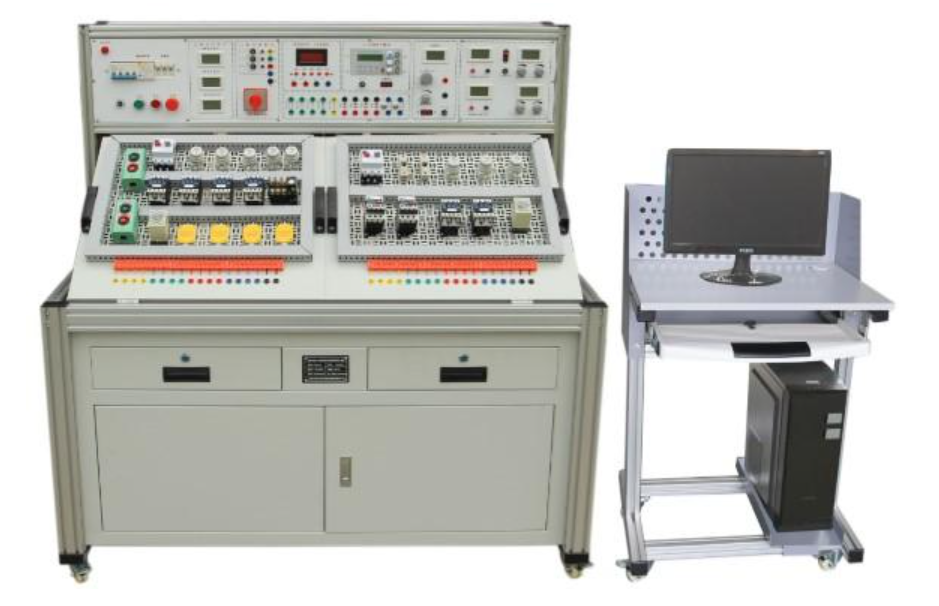

工业电气自动化及电工电子技能考核实训平台（高级版）
工业电气自动化及电工电子技能考核实训平台（高级版）作为职业院校、技工院校电气类专业核心教学设备，深度融合工业现场需求与教学实践，以“高仿真、强交互、全场景”为核心设计理念，覆盖从基础逻辑训练到工业4.0技术应用的全链路技能培养。平台集成工业铝型材框架、智能电源管理、多模块实训组件及工业级仿真软件，支持PLC编程、电机控制、传感器应用、工业网络通信等核心技能实训，是培养高素质电气自动化技术技能人才的“一站式”教学平台。
一、工业电气自动化及电工电子技能考核实训平台（高级版）核心优势：工业级场景还原与智能化教学融合
区别于传统实训设备，该高级版平台以“贴近工业现场、支持复杂技能考核”为目标，通过三大核心设计实现教学效能升级：
（一）工业级硬件架构：从布局到接线的真实操作体验
平台采用欧标工业铝型材框架+数控精加工工艺，搭配700×620mm钣金冲压网孔板（2块），支持学生自主规划元器件布局、完成接线全流程。硬件配置涵盖西门子S7-1200 PLC、V20变频器、昆仑通泰7寸触摸屏、伺服/步进电机驱动系统等工业级器件，配合三相四线（或五线）380V电源输入、漏电保护（≤30mA/0.1s）及智能电源管理系统（支持50m远程分控、96台批量管理），完全还原工厂电气控制柜的操作场景。
（二）智能化管理功能：从电源控制到数据监控的全流程赋能
平台搭载智能化实训联控系统，通过7寸彩色触控屏手持管理器，可实现：
电源智能调控：单独/批量开启/关闭学生实验台电源，定时开关功能（支持课程周期灵活设置）；
数据实时监控：集成电压表（450V三相）、电流表（3-24V七档可调）、双路稳压电源（0-30V/1.5A）及恒流源（0-200mA），支持电流/电压参数实时显示与异常预警；
远程教学支持：配套自动化创新物联网应用云平台，可通过手机微信/邮箱接收设备报警（如模拟量超限），并实现远程控制PLC输出、监视输入状态，打破教学空间限制。
（三）全场景仿真体系：从基础技能到工业4.0的进阶训练
平台标配工业4.0仿真实训软件（含PLC、电工电子、气动/液压、传感器等模块）及自动化创新物联网云平台，支持：
虚拟仿真操作：PLC编程控制机械手、分拣流水线等模型；电工电子接线/排故/原理仿真；气动28回路、液压18回路在线/离线模拟；
工业数据互联：PLC运行数据（输入/输出电压、开关状态）实时上传云平台，支持历史数据查询（按时/天/月）、曲线分析及Excel导出；
多技术融合实训：触摸屏（昆仑通泰7寸彩屏）与PLC、变频器（西门子V20）综合控制；伺服/步进电机（西门子V90、DM556驱动）同步调速；基于PROFIBUS-DP总线的多设备协同控制。
二、工业电气自动化及电工电子技能考核实训平台（高级版）技术参数与配置清单：工业级标准的硬核保障
为满足职业教育的严苛教学需求，平台在电源、环境适应性、安全保护及硬件配置上均达到工业级标准：
（一）核心技术参数
| 参数类别 | 具体指标 |
|---|---|
| 输入电压 | 三相四线（或五线）～380V±10% 50Hz |
| 工作环境 | 温度-10～+40℃，相对湿度＜85%（25℃），海拔＜4000m |
| 装置容量 | ＜1.5KVA |
| 外形尺寸 | 1480×700×1300mm |
| 重量 | 约100Kg |
| 安全保护 | 接地保护、漏电保护（动作电流≤30mA，动作时间≤0.1s），高绝缘安全插座+护套导线 |
（二）核心硬件配置（部分关键组件）
| 序号 | 名称 | 型号/规格 | 数量 | 功能说明 |
|---|---|---|---|---|
| 1 | 实训平台主体 | 欧标工业铝型材框架+静电氧化处理 | 1台 | 支撑网孔板、元件柜及设备安装，耐腐耐磨 |
| 2 | 主控功能板 | 集成WIFI无线管理系统、三相电压监测、可调电源 | 1套 | 实现电源分控、参数调节及数据采集 |
| 3 | PLC主机 | 西门子S7-1200 CPU1214C AC/DC/RLY | 1台 | 支持逻辑控制、数据处理及工业网络通信（PROFINET） |
| 4 | 变频器 | 西门子V20 0.37kW | 1台 | 支持电机调速、多段速控制及PLC通信（USS/Modbus） |
| 5 | 触摸屏 | 昆仑通泰7寸彩屏TPC7062KX | 1台 | 人机交互界面设计，支持PLC数据可视化与参数设置 |
| 6 | 伺服/步进系统 | 西门子V90伺服（200W）+步进驱动器DM556 | 各1套 | 支持高精度位置控制、速度调节，适配自动化产线场景 |
| 7 | 仿真软件 | 工业4.0仿真实训软件（含PLC/电工电子/气动/液压/传感器模块） | 1套 | 虚拟环境模拟工业控制场景，支持接线/排故/编程训练 |
三、工业电气自动化及电工电子技能考核实训平台（高级版）实训项目：覆盖“基础-进阶-创新”全技能链
平台配套60+实训项目，从逻辑功能到工业网络，从单机控制到系统集成，全面对接《电气自动化设备安装与维修》《机电技术应用》等国家职业标准，具体包括：
（一）基础技能实训：逻辑与控制理论的扎实训练
电工电子基础：与/或/非逻辑功能、定时器/计数器应用、传送/移位/算术运算指令；
电机控制基础：三相异步电机点动/自锁/正反转/星三角启动/能耗制动控制；直流电机启停/正反转/调速控制；
低压电器应用：接触器联锁、按钮联锁、万能转换开关控制电路连接；时间继电器切换双速电机调速电路搭建。
（二）进阶技能实训：工业控制系统的综合应用
PLC核心技术：状态转移、分支功能、数据处理指令（如查表、比较）；微分/位操作指令；艺术彩灯造型控制；
传动系统集成：变频器面板操作、多段速控制、工频/变频切换；基于PLC的变频器开环调速；
人机交互设计：触摸屏参数设置、编程（界面组态）；触摸屏-PLC-变频器三方通信综合实训。
（三）高阶技能实训：工业4.0与智能化技术的融合实践
自动化产线模拟：机械手控制、四层电梯控制、自动送料装车/分拣机控制；
传感器与执行器：温度/液位/流量传感器仿真（拆装/接线/运行）；气缸/液压缸回路仿真（28回路在线/离线模拟）；
工业物联网应用：PLC数据上传云平台、手机/微信远程监控、历史数据曲线分析、设备异常报警（邮箱/微信推送）；
伺服/步进控制：伺服电机调速、步进电机定位控制；两相混合式步进电机简单实训。
