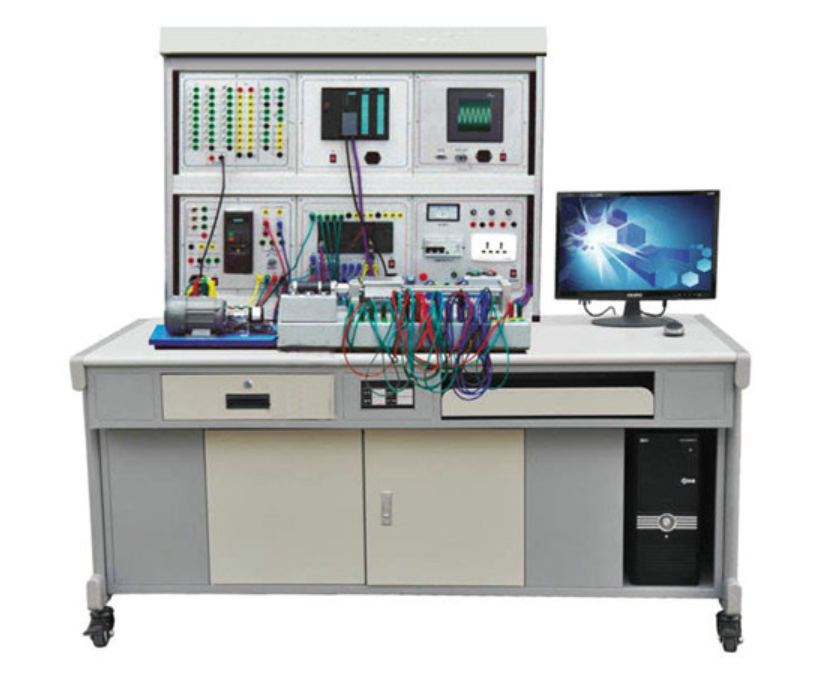

工业全数字控制实训装置
工业全数字控制实训装置作为职业教育领域核心的自动化综合实训平台，深度整合了PLC（可编程逻辑控制器）、变频器、触摸屏、PROFIBUS－DP工业现场总线及机械控制对象等关键组件，覆盖从基础技能入门到高级工业控制培训的全流程教学需求。无论是S7系列PLC编程实践、触摸屏人机交互开发，还是复杂机械运动控制（需搭配扩展模块），该装置均可高效实现，是职业院校、工业实训基地培养自动化技术人才的首选设备。以下从功能、配置、技术参数三方面展开详细解析，助力院校精准选购与教学应用。
一、工业全数字控制实训装置核心功能：从基础到进阶的全场景覆盖
工业全数字控制实训装置的核心价值在于其强大的实训兼容性，通过模块化设计支持多维度教学目标。结合院校教学需求，其功能可分为基础核心实训项目与扩展仿真实训项目两大类：
（一）基础核心实训项目：夯实工业自动化底层能力
工业全数字控制实训装置的基础功能聚焦工业控制核心技术的实操训练，覆盖主流工控设备操作与通信协议应用，具体包括：
PLC编程专项训练：支持S7－300编程练习（如逻辑控制、数据处理）、S7－200编程练习（如梯形图编写、指令应用），满足不同层次学员的编程能力提升需求；
人机交互技术实训：通过触摸屏（如西门子TP170B）与PLC的联动编程，掌握触摸屏界面设计、数据交互、状态监控等核心技术；
传动系统控制：包含丝杠传动控制等典型机械传动场景，强化运动控制理论的实际应用；
工业通信技术实践：覆盖PPI通信、变频器与PLC通信实训（如西门子MM420变频器），掌握工业现场总线（PROFIBUS－DP）的配置与调试方法；
综合系统联调：通过触摸屏、变频器、PLC的综合实训项目（如多设备协同控制），培养学员解决复杂工业控制问题的能力。
（二）扩展仿真实训项目：模拟真实工业场景的进阶训练
通过选配仿真实训模块（需提前与厂商说明需求），工业全数字控制实训装置可进一步扩展为覆盖智能制造、生产线的综合实训平台，典型项目包括：
基础电气控制：三相电机顺序控制、步进电机控制；
公共设施模拟：交通灯控制、铁塔之光、水塔水位自动控制；
生产线仿真：四层电梯控制、电镀生产线控制、自动送料装车、自动轧钢机、邮件分拣机、全自动洗衣机等。
注：以上扩展模块需根据院校教学规划（如侧重电梯控制或生产线仿真）在选购时明确，确保设备与课程体系高度匹配。
二、工业全数字控制实训装置配置方案：主流工控设备的最优组合
工业全数字控制实训装置的性能取决于核心组件的选型，为保障教学适配性与技术先进性，建议优先选择市场验证成熟的西门子系列设备，具体配置如下：
PLC控制器：
推荐西门子S7－300系列（CPU314C－2DP）：24V供电，集成PROFIBUS－DP接口，支持扩展I/O（24入/16出），4路模拟量输入/2路模拟量输出，满足中大型控制系统教学需求；
备选西门子S7－200系列（CPU224 DC/DC/DC）：晶体管输出，24点I/O口（14入/10出），适合小型控制系统基础教学。
变频器与触摸屏：
变频器选西门子MM420（0.37kW）：支持485通信接口，220V单相电源输入，适配电机调速、多段速控制等实训场景；
触摸屏选西门子TP170B：界面友好，支持与PLC、变频器的实时数据交互，满足人机界面（HMI）开发教学需求。
扩展与辅助模块：
运动控制实训装置：含小车运动控制模型（标准接口），可扩展水位控制、恒压供水等专用模块；
实验台操作面板：集成PLC/变频器输入输出点（安全型插座+高强度导线）、按钮/指示灯/继电器组、电位器（模拟传感器信号），支持学生自主设计实验；
模拟量实训模块：配套温度、压力采集模块，满足数据采集与PID控制等进阶实训需求；
计算机：配备品牌计算机（用于编程软件安装、程序调试与数据监控）。
三、工业全数字控制实训装置技术参数：保障教学安全与稳定性的关键指标
为确保实训过程的安全性与设备运行的稳定性，工业全数字控制实训装置需满足以下核心技术参数：
电源要求：三相五线380VAC±10%，50Hz（符合工业用电标准，适配多数工控设备）；
环境适应性：工作温度0℃～40℃，环境湿度≤90%（40℃时），兼顾实验室常规环境条件；
物理规格：整机容量≤1kVA（低功耗设计，降低教学用电成本）；实验桌材质需防火、防水、防震、耐磨，并符合国家环保标准；
安全保护：标配接地保护、漏电保护功能（符合GB 4706.1等国标），采用高绝缘安全插座+绝缘护套实验导线，杜绝触电风险。
