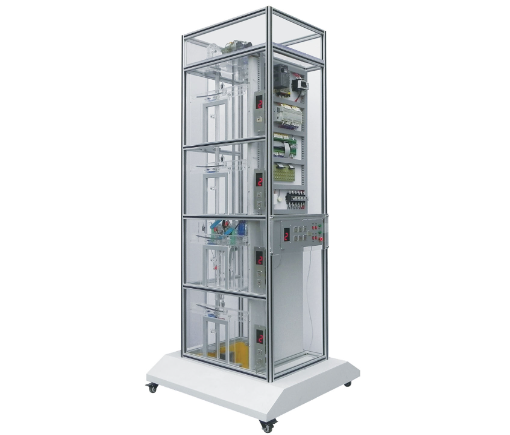

四层透明仿真教学客梯

四层透明仿真教学客梯

概述

四层透明仿真教学客梯是我公司为满足大中专院校、技校、职业学校、劳动就业培训中心、电梯维修及物业管理部门等单位在电梯专业和工业自动化课程教学方面的需求，专门研发的高仿真教学设备。该装置旨在帮助学员全面认知电梯结构、掌握运行原理、提升实操能力，有效解决电梯教学过程中“看不见、摸不着、难动手”的痛点，适应电梯行业对高素质专业技能人才日益增长的需求。

本电梯严格依据真实升降式电梯结构，采用高透明有机材料精致打造，兼具实际电梯的全部功能要素，可视为一款高度还原、安全可靠的小型化真实电梯。其主体部件均透明化设计，内部机械结构与电气动作过程清晰可见，支持反复实操，极大提升了教学直观性与参与度，学员可深入理解电梯工作机理，实现高效学习与实践相结合。

电气控制核心采用三菱可编程控制器（PLC）进行智能逻辑控制，结合交流变频调速（VVVF）驱动技术，确保设备运行平稳、可靠、节能，并具备高度教学适配性和功能扩展性。

一、产品特点

1. 整机采用工业铝型材外框结构，底座与井道一体化设计，美观坚固，耐用性强；

2. 底座选用1.2mm冷轧钢板制造，经喷塑处理并配有万向轮，移动灵活、摆放稳定；

3. 关键结构件均采用进口透明有机玻璃制作，完全模拟真实电梯功能；

4. 具备语音到站提醒功能，可准确播报楼层、上下行及超载等信息；

5. 支持PLC编程与变频参数调整，开放性强，适合基础教学与高级项目开发；

6. 具备完善的电梯安全保护系统，包括超速保护、缓冲防撞、限位与极限开关等。

二、电梯基本结构

• 机房部分：含曳引机、制动器、限速器、曳引轮、导向轮、手动盘车轮、控制柜、电源开关、照明控制系统等；

• 井道部分：包括轿厢导轨、对重架、缓冲器、限位开关、极限开关、随行电缆及张紧装置；

• 轿厢部分：由轿厢体、安全钳、导靴、自动门机、平层装置、操纵箱、指令按钮、楼层指示灯、照明灯等组成；

• 层门部分：涵盖厅门、外召唤按钮箱、楼层显示器、门锁与电气联锁装置。

三、主要安全与功能系统

• 超速安全保护系统：限速器与安全钳联动，实现意外落梯紧急制动；

• 缓冲保护装置：轿厢与对重均配备弹簧缓冲器，防止冲顶或蹲底；

• 上下限位及极限开关：多级位置保护，确保运行区间受控；

• 厅门自动闭合与联锁：门刀机械操作厅门，电气联锁确保门安全闭合后电梯运行；

• 语音提示与信号系统：实时播报运行状态，增强交互与实操真实感。

四、核心配置与技术参数

五、实训项目列表

本四层透明仿真教学客梯支持以下实训内容：

1. 轿厢点动与起停控制实训

2. 平层控制调试实训

3. 轿门开关控制实训

4. 终端限位保护实训

5. 限速与安全钳联动实训

6. 电梯信号系统实训

7. 轿厢照明控制实训

8. 电梯控制系统整体实训

9. PLC程序编写与修改实训

10. 电梯整体运行与调试实训

通过该四层透明仿真教学客梯，学员不仅可系统掌握电梯结构与运行原理，还能实际动手进行安装、调试、维护及故障排查等全流程实训，是电梯专业技能培养和自动化控制教学的理想平台。
