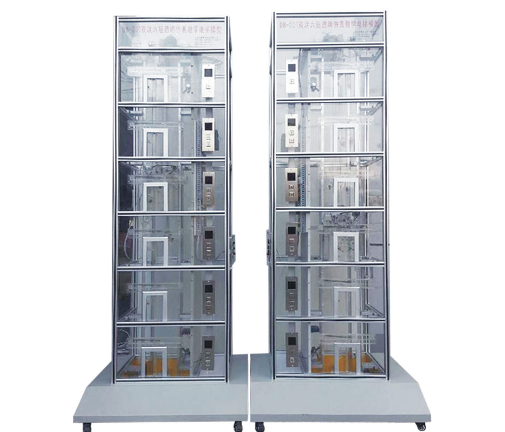

双联六层透明仿真教学客梯

双联六层透明仿真教学客梯

为满足大中专院校、技校、职业学校、劳动就业培训中心以及电梯维修与物业管理部门等相关专业教学需求，推动电梯专业人才的高质量培养，适应电梯行业日益发展的人才与技术需要，我公司研发推出了先进的“双联六层透明仿真教学客梯”。该装置旨在通过直观、安全的实训方式，使学员深入理解电梯结构与工作原理，熟练掌握电梯操作与维护技能。

本套“双联六层透明仿真教学客梯”系统具备以下核心特点：

1. 该系统由两台六层全透明结构仿真电梯组成，可通过层外两处按钮实现协同控制；

2. 电梯关键部件采用高透明有机材料制作，内部结构和运行过程一目了然，极大提升教学直观性；

3. 电气控制系统采用日本三菱可编程控制器（PLC）实现智能控制，结合交流变频调速（VVVF）技术驱动，确保运行可靠、平稳；

4. 具备能耗低、操作简便、开放性强等特点，特别适合电梯专业及工业自动化相关课程实验与实训；

5. 软硬件均支持开放式二次开发，用户可基于该平台开展电梯群控、并联控制、集选控制、信号控制等高级功能拓展研究。

6. 主要功能概述

• 具备自动平层、自动开关门、顺向响应召唤信号、直驶、安全保护、急停、慢上慢下、照明与风扇模拟等完整电梯功能；

• 采用三菱FR-D720S-0.4变频器实现电机调速，支持矢量控制，具备完善的故障诊断与保护机制；

• 系统逻辑由三菱FX2N-64MR型PLC完成，可通过RS485接口与计算机通信，支持梯形图编程与实时调试，便于教学与科研；

• 提供电梯平层机构（旋转编码器/永磁感应器）、群控调度策略（最大最小、区域优先等）及集选与信号控制等多种控制方式；

• 涵盖超速停驶、超重保护、上下限位、层门联锁、重新开关门、检修操作等完备的安全与管理功能。

• 系统基本结构

• 机房部分：含曳引机、限速器、极限开关、控制柜与信号系统、机械选层器、电源接口等；

• 井道部分：包括导轨、对重结构、缓冲器、张紧装置、随行电缆等；

• 厅门装置：每层厅门、召唤按钮、楼层显示器等；

• 轿厢组件：轿厢主体、轿门机构、安全钳、导靴、门机、平层感应装置、照明与风扇等。

• 标准配置

• 主电梯模型（含三菱变频器与PLC）

• 通讯电缆

• 三菱编程软件

• 详细使用说明书

• 可选配计算机、工作台等定制设备

• 主要技术参数

• 外形尺寸：1000mm（宽） × 900mm（深） × 2500mm（高）

• 输入电压：AC220V，50Hz

• 结构类型：六层六站

• 模数：1.5（蜗轮减速器）

• 电机型号：YS-5463W，功率0.18KW，转速1400rpm

• 净重：180kg，载重：5kg

该“双联六层透明仿真教学客梯”系统功能全面、结构透明、控制先进，不仅可用于电梯基础教学、PLC编程实训、电气控制实验，还可作为科研平台进行电梯群控与智能算法开发，是培养电梯与自动化行业高素质技能人才的理想实训设备。
