自动扶梯仿真机

自动扶梯仿真机

设备概述

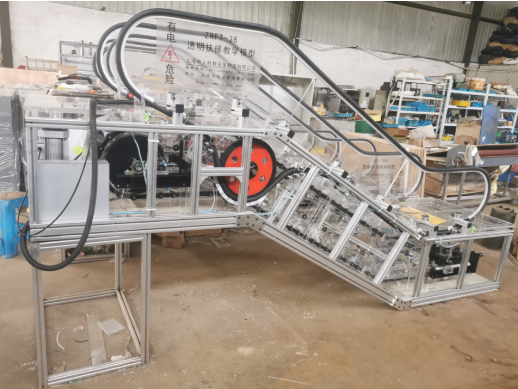

本设备为专用于职业院校及中职电梯专业教学的自动扶梯仿真机，集操纵实训、维保训练与故障诊断于一体。该电梯仿真机采用全透明梯级踏板系统、扶手带驱动机构、曳引机系统、安全检测系统及电气控制柜等模块化结构，全面模拟真实自动扶梯工作状态。通过本自动扶梯仿真机，学生可深入掌握自动扶梯的结构组成、电气原理、控制方法及安全保护机制，并通过电气图分析、故障设置与测量排查，系统提升对电梯运行原理与日常维护的综合实践能力。

一、主要技术参数

• 输入电源：单相三线 AC220V±10%，50Hz

• 工作环境：温度 -5℃～+40℃，相对湿度＜85%（25℃）

• 整机容量：1.5 kVA

• 扶梯尺寸：3400mm（长）× 850mm（宽）× 1800mm（高）

• 提升高度：700mm

• 控制方式：PLC + 变频启动

• 安全保护：具备接地、过载、过流、漏电等多重保护，符合国家标准

二、系统组成与性能特点

本电梯仿真机由桁架、驱动减速机、驱动装置、张紧装置、导轨、梯级、梯级链、扶手带及各类安全装置构成，关键部件采用高透明有机玻璃及铝型材，极大提升教学可视性与互动性。

2.1 桁架

采用铝型材制作，分为上平台、中部桁架与下平台三部分，结构刚度高，设中间支承自适应桁架伸缩，为整机提供稳固基础。

2.2 驱动与传动系统

• 驱动机：含立式电机、蜗轮蜗杆减速机、链轮及制动器；

• 驱动装置：通过主轴、链轮驱动梯级与扶手带，支持紧急制动，防倒滑保安全；

• 张紧装置：含弹簧张紧小车，可调节梯级链张力，具备链断裂检测与自动停梯保护。

2.3 梯级与导轨

• 梯级：全透明有机玻璃制造，宽度400mm；

• 导轨：透明高刚度有机玻璃导轨，便于观察与调整；

• 梯级链：带永久润滑支撑轮，运行平稳，耐久性强。

2.4 扶手与出入口装置

• 扶手驱动：摩擦轮直接驱动，保证与梯级同步；

• 扶手带：黑色橡胶材质，内含棉织物增强层；

• 梳齿与楼层板：透明有机玻璃制作，确保乘员安全过渡。

2.5 配套仿真教学系统

本自动扶梯仿真机集成多项虚拟实训资源：

1. 电梯与扶梯检修安装仿真软件：

• 三维交互式仿真，涵盖工具与部件库，支持安全钳安装、梯级拆装、地坎拼装等实操训练；

2. 职业技能综合集成训练虚拟仿真系统：

• 基于Unity3D开发，含多类轴系结构拆装、测量与考核功能，具备智能提示与评分体系；

3. 机械实训安全教育虚拟仿真软件：

• 含机械安全距离、保护装置实验及防护设计考核，强化安全操作规范与风险识别能力。

三、主要部件与材质说明

总结

本自动扶梯仿真机以高透明化、模块化、虚实结合的设计，全面支持电梯结构认知、电气控制、故障诊断与安全操作等教学环节，是一款符合现代职业教育需求的综合性电梯仿真机，适用于自动扶梯安装、调试、维护及安全管理等多层次实训需求。
