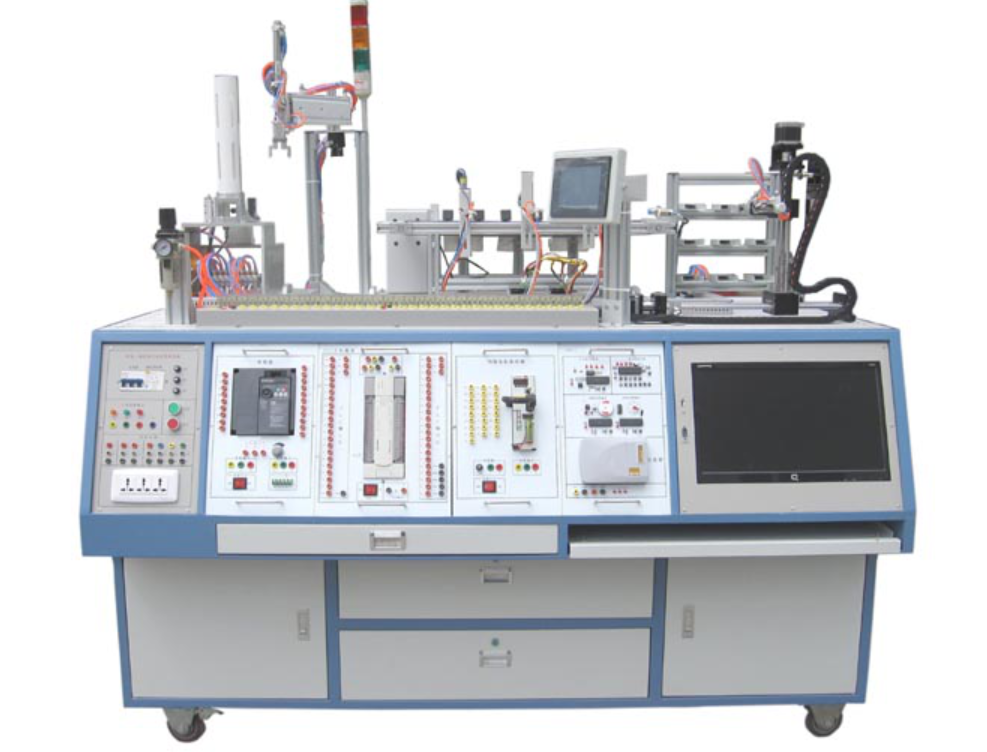

光机电一体化综合系统实训装置
产品概述
光机电一体化综合系统实训装置是面向职业教育领域的新一代综合实训平台，秉承任务引领与行为导向教学理念，重点培养学生的动手实操能力、团队协作能力及创新思维。该装置由铝合金安装实训平台、生产供料单元、运输单元与仓库单元等部分构成，学生可根据实训项目需求灵活选配部件与安装位置，自由搭建多种模拟生产流程的系统，实现光机电一体化综合系统实训装置的高度模块化与可重构性。
本设备集机电一体化技术、自动化控制、传感检测、通信监控、电工电子及机械装调等技术于一体，支持多种驱动与控制方式并行应用，真正实现“一机多控、一负载多驱动”，为学员提供创新性强、开放度高的综合实践平台。
一、技术参数
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
接线方式：半集中/开放双型接线
额定功率：0.8 Kw
环境温度：－10℃ ～40 ℃
相对湿度：≤90%(25 ℃)
外形尺寸：1600×925×1050mm
变频器：三菱FR-E740-0.75KW
PLC：三菱FX2N-48MT
步进电机：24VDC 9级细分 2A
PLC扩展模块：FX0N-3A
触摸屏：三菱GT1155-QSBD-C
单片机模块：伟福SP-51
电机控制单元：220/380V 双向控制 1：50减速箱
气动元器件：原装SMC或亚德客
设备重量：100kg
二、产品结构
实验桌
主体为优质钢板骨架，机械加工成型，表面喷涂环氧聚塑，坚固美观。
支持嵌入式安装计算机系统，配备隐藏式书桌，实现实操、编程与理论教学多功能一体化。
前后柜设计便于存放模块、工具、电脑等，配套工具箱与指导书存放位，方便教学管理。
桌面
采用20mm铝型材拼接+T型槽设计，便于学员灵活安装与调整执行机构，支持多样化光机电一体化实训布局。
实训模块
外壳优质钢板静电喷塑，面板为纯铝板蚀刻彩色工艺，图文清晰耐用。
支持两种接线方式：开放IO独立接线与统一寻址快速接线，兼顾教学深度与效率。
实训单元
涵盖上料站、搬运站、分拣站与仓储站，每站均采用铝型材框架与品牌电控检测元件（SMC/欧姆龙）。
各单元可自由组合，模拟多种生产流程（如：上料→搬运→分拣→仓储、仓储→分拣→搬运等），充分体现光机电一体化综合系统实训装置的模块化与创新性。
三、设备优势
全钢嵌入式一体化设计：坚固耐用，兼容编程与机械装调，优化实训室整体布局与管理；
多控制方式融合：支持PLC、单片机、电子线路等多种控制方法，实现跨学科综合教学；
模块化灵活组合：兼容多品牌PLC、变频器，适配不同教材与教学大纲，支持定制化实训项目；
多向流动与多驱动机制：单元位置可互换，物料流向灵活，支持三相电机、直流电机、步进电机、伺服电机等多种驱动方式，强化学生对系统集成与创新设计的理解。
四、实验项目
送料单元
气动组件装调、霍尔与对射传感器应用、电磁阀控制、重力填充机构调试等；
搬运单元
三轴机械手控制（单周期/连续/步进/手动自动/录制模式）；
分拣单元
变频器参数设置与多段调速、多种传感器综合应用、传送带电机/步进控制、物料分类管理等；
仓储单元
丝杆传动装调、仓位管理、脉冲定位控制、步进系统应用等；
人机界面单元
触摸屏界面制作与切换、数据管理、手动/自动控制、寄存器连接与系统总控。
总结
本光机电一体化综合系统实训装置集机械、电气、控制、传感与信息技术于一体，以其高度灵活性、多控制兼容性与模块化结构，成为机电类、自动化类职业教育中开展综合实训、技能考核与创新研究的理想平台
