PLC可编程控制器实验装置(功能增强型)：工业自动化教学的核心平台

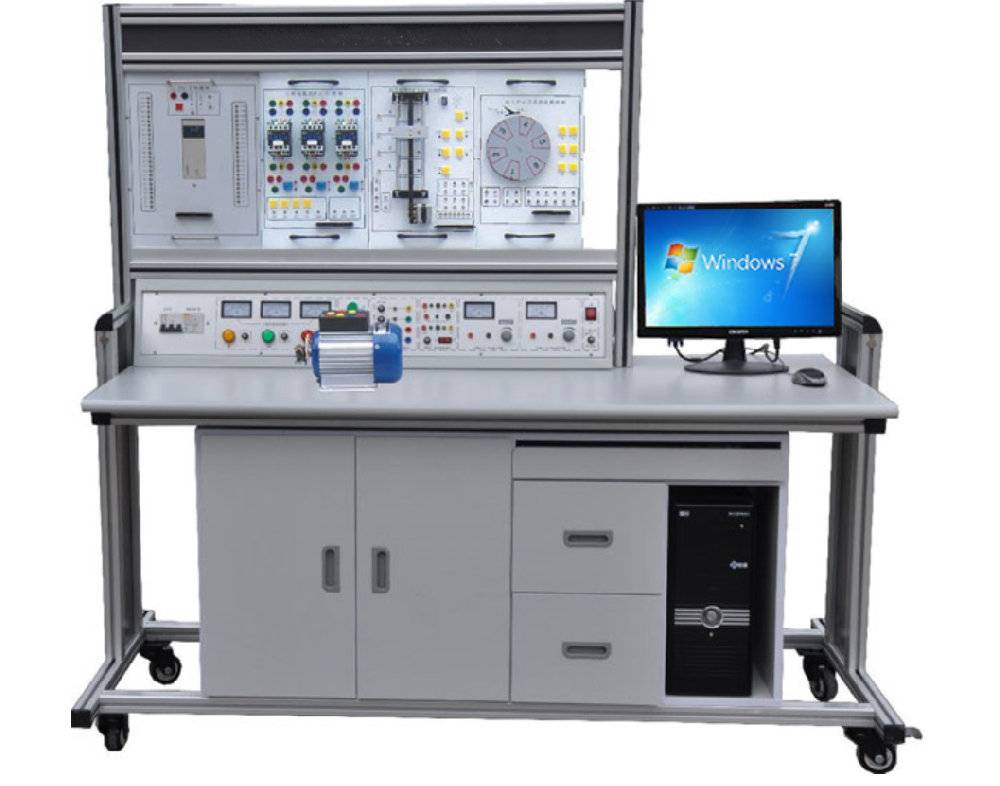

PLC可编程控制器实验装置(功能增强型)

一、概述

PLC可编程控制器实验装置(功能增强型)是专为全国高等院校《可编程控制器技术》、《可编程控制器及其应用》等核心课程配套设计的综合性教学平台。该实验装置集成了可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱及实物控制模块于一体，完美契合现代工业自动化教学需求。

这款功能增强型PLC可编程控制器实验装置不仅能够进行基础指令训练，还支持多种工业应用场景的模拟实验和实物控制实践，为高层次创新设计开发实验提供优越条件。在设计过程中，我们参考了国内外多部权威教材，精心筛选出二十七组最具代表性和实用性的实验项目，配备三相鼠笼异步电机及继电器系统，可完成多种电气控制实验，全面培养学生的工程实践能力。

二、产品特点

1. 模块化组件设计：本装置采用先进的组件多结构设计，实验模块更换便捷。如需扩展功能或开发新实验，只需简单添加相应实验挂箱即可，确保设备永不过时。

2. 创新双口接线系统：PLC主机与实验挂箱之间可采用两种连接方式：自锁紧接插线单点连接方式可锻炼学生的动手能力和逻辑思维；排线快速连接方式则可大幅提高实验效率，两种方法相辅相成。

3. 真实工业环境模拟：实验对象设计逼真，高度接近工业现场实际应用，使学生通过PLC可编程控制器实验装置(功能增强型)的训练能够快速适应未来工作岗位要求。

4. 高性能控制器核心：采用三菱FX系列可编程控制器，功能强大，性能卓越。模块化设计提供灵活的组合方案，满足不同层次教学需求。

5. 先进组态教学系统：配备MCGS工控组态软件，所有实验项目均配有形象直观、动感强烈的组态棒图，实现实验过程动态跟踪教学，极大提升教学效果。

三、系统构成

核心组件

1. PLC可编程控制器实验台：提供三相电源、直流稳压电源及完善的安全保护装置

2. 实验挂箱系统（规格：40×24×6 cm³）：

• PLC001 交通信号灯PLC自动控制实验挂箱

• PLC002 搅拌器的PLC自动控制实验挂箱

• PLC003 LED数码管显示PLC自动控制实验挂箱

• PLC004 四层电梯的PLC自动控制实验挂箱

• PLC005 加工中心刀具库选择控制实验挂箱

• PLC006 艺术彩灯造型的PLC控制实验挂箱

• PLC007 电机的自动控制实验挂箱

• PLC008 步进电机的PLC控制实验挂箱

• PLC009 模拟电视发射塔实验挂箱

• PLC010 自动送料装车系统实验挂箱

• PLC011 自动售货机实验挂箱

• PLC012 自动成型系统实验挂箱

• PLC013 水塔自动供水系统实验挂箱

• PLC014 邮件自动分拣系统实验挂箱

• PLC015 自动洗衣机系统实验挂箱

• PLC016 电镀系统实验挂箱

• PLC017 继电器控制实验挂箱（一）

• 三相鼠笼电动机 380V Y/△接法

• 基础实验挂箱

3. 专业操作平台：PLC可编程控制器专用实验操作桌

4. 软件系统：

• 编程应用软件

• 仿真教学软件

• 工控组态软件

5. 硬件系统：

• PLC可编程控制器（所有接口均已引到面板）

• 转接通迅电缆

6. 编程设备：电脑或手持编程器（用户自备或代购）

四、技术性能

1. 输入电源：三相四线电源，输入时指示灯亮

2. 电源输出系统：

• 配备漏电保护器、过载和短路保护装置

• A. 三相四线380V输出，带三只电压表指示输出电压

• B. ～220V通过安全插座输出

• C. +24V/2A直流稳压输出（数显）

• D. +5V/1A直流稳压输出（数显）

• E. ±12V/1A直流稳压输出（根据装置需求而定）

3. PLC可编程控制器：

• 品牌型号：三菱FX1N-40mR（输入24点，输出16点）

• 可选配西门子、欧姆龙等品牌（价格另议）

4. 物理参数：

• 重量：100Kg

• 外形尺寸：160×75×150 cm³

五、实验项目详解

基础功能实验

1. 与、或、非逻辑功能实验

2. 定时器、计数器功能实验

3. 跳转、分支功能实验

4. 移位寄存器实验

5. 数据处理功能实验

6. 微分、位操作实验

模拟应用实验

1. 交通信号灯PLC自动控制实验

2. 搅拌器的PLC自动控制实验

3. LED数码管显示PLC自动控制实验

4. 四层电梯的PLC自动控制实验

5. 加工中心刀具库选择控制实验

6. 艺术彩灯造型的PLC控制实验

7. 电机的自动控制实验

8. 步进电机的PLC控制

9. 模拟电视发射塔实验

综合控制系统实验

1. 自动送料装车系统控制实验

2. 自动售货机实验

3. 自动成型实验

4. 水塔自动供水控制系统实验

5. 邮件自动分拣实验

6. 自动洗衣机控制系统模拟实验

7. 电镀过程控制实验

电机控制实验

1. 三相鼠笼式异步电动机点动和自锁PLC控制

2. 三相鼠笼式异步电动机联动正反转PLC控制

3. 三相鼠笼式异步电动机带延时正反转PLC控制

4. 三相鼠笼式异步电动机Y/△转换起动PLC控制

高级组态实验

1. MCGS组态棒图实验教学，利用已编辑好组态棒图对以上任何实验进行动态跟踪教学实验

2. 学生自行编辑组态棒图进行定制化实验

这款PLC可编程控制器实验装置(功能增强型)完全符合现代工程教育要求，是培养工业自动化领域专业人才的理想教学平台。其丰富的实验内容和灵活配置方式，能够满足从基础教学到高级研发的各种需求，为师生提供全方位的PLC技术学习与实践环境。
