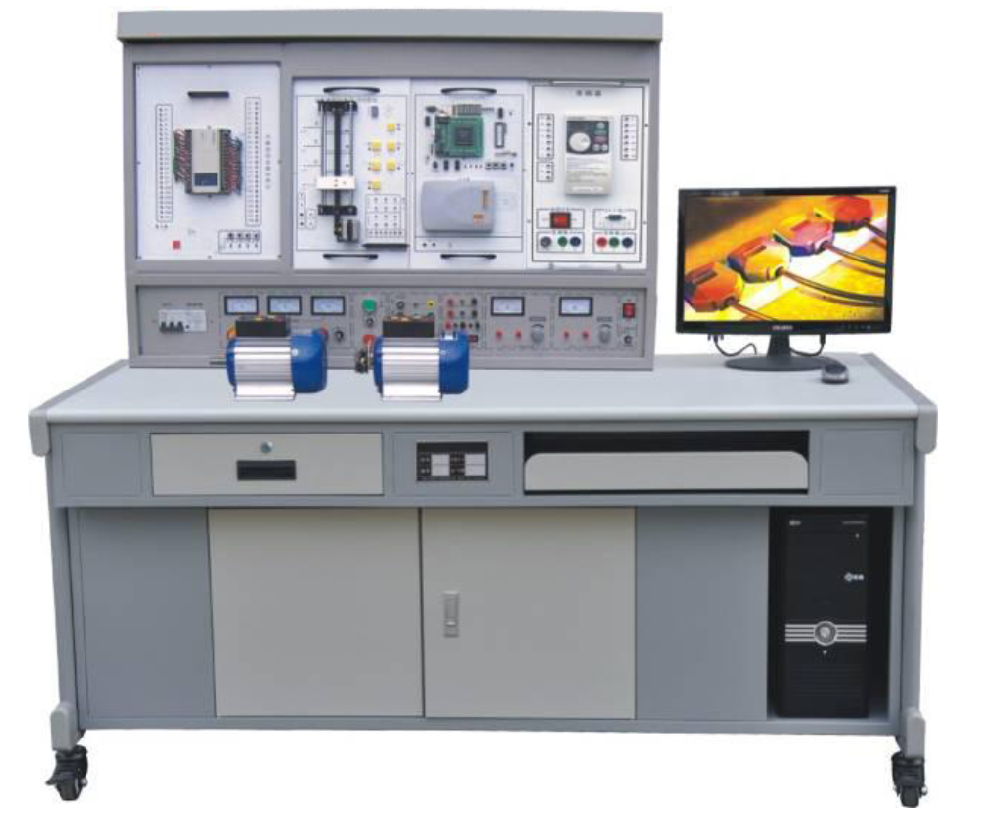

PLC工业控制综合实训装置
一、设备概述
PLC工业控制综合实训装置集成了变频控制、PLC编程逻辑控制器、触摸屏通信、编程与组态软件、仿真教学系统、模拟控制实训挂箱及多种实物控制单元于一体，具备高度综合性与完整功能。该装置专为工业自动化教学设计，支持从基础PLC指令训练到多类实际应用模拟与实物控制，同时为高层次系统设计与开发提供良好平台。结合主流教学需求，精选典型实训项目，配备三相鼠笼异步电机、继电器及三菱FR-D720变频器（带R485通信接口），全面覆盖电气控制与变频调速技术实训。
二、核心特点
模块化灵活结构：组件式设计，支持快速更换实验模块，可通过扩展挂箱持续升级功能，适应不断发展的教学与创新需求。
高效双口接线模式：既可使用自锁紧接插线逐点连接以增强动手实践与原理理解，也支持排线一次性连接以提高实验效率。
高度仿真工业场景：实训对象逼真，贴近工业实际应用，有效提升学生现场适应能力和工程实战技能。
强大PLC硬件配置：采用三菱FX系列可编程控制器，模块化结构，组合灵活，性能优越。
可视化组态教学：集成MCGS工控组态软件，提供动态直观、教学效果良好的组态画面，实现实验实时跟踪与交互教学。
三、系统构成
（一）PLC控制单元
实训控制台：提供三相电源、直流稳压输出及完善的安全保护功能。
实训挂箱（规格：40×24×6 cm³）：涵盖交通信号灯、搅拌器、LED数码管、四层电梯、加工中心刀具库、艺术彩灯、电机控制、步进电机、电视发射塔模拟、自动送料装车、自动售货机、自动成型系统、水塔自动供水、邮件分拣、自动洗衣机、电镀系统、继电器控制等17类实训模块。
配套资源：工控组态软件、编程与仿真实训系统、PLC主机（接口面板化）及通信电缆。
（二）变频调速单元
配备三菱FR-D720变频器及相关接口附件，支持多模式调速与通信控制。
（三）执行与检测机构
含电机导轨、光电编码器及三相异步电动机（180W）。
四、技术性能
输入电源：三相四线，带输入指示；
输出与保护：具备漏电、过载及短路保护，提供：
三相380V输出（带电压表）
220V安全插座输出
多路直流稳压输出（+24V/2A、+5V/1A、±12V/1A等，数显监控）
PLC配置：三菱FX1N-40MR（24输入/16输出）；
整机尺寸：1680×750×1500mm；
重量：100kg。
五、实训项目体系
（一）PLC基础与控制实验
基本逻辑与位操作实验
定时器、计数器功能实训
跳转与分支编程实验
移位寄存器应用
数据处理功能实验
交通信号灯与搅拌器控制
LED数码管与四层电梯控制（实物）
加工中心刀具库与艺术彩灯控制
电机与步进电机控制（实物）
自动送料、售货机、成型系统控制
水塔供水、邮件分拣与自动洗衣机模拟
电镀过程控制系统实验
（二）电机控制与操作实训
三相电机点动、自锁控制
电机正反转与Y/△起动控制
组态软件编辑与动态监控实验
（三）变频与综合控制实验
变频器参数设置与操作
多段速与无级调速控制
基于模拟量和外部端子的变频调速
PID调速与瞬时停电再起动
PLC与变频器联合控制（正反转、定时与多段调速）
通信控制：PLC、触摸屏与变频器联网操作
恒压供水系统模拟与触摸屏集成控制
