AB自动化实训台
1. 产品概述

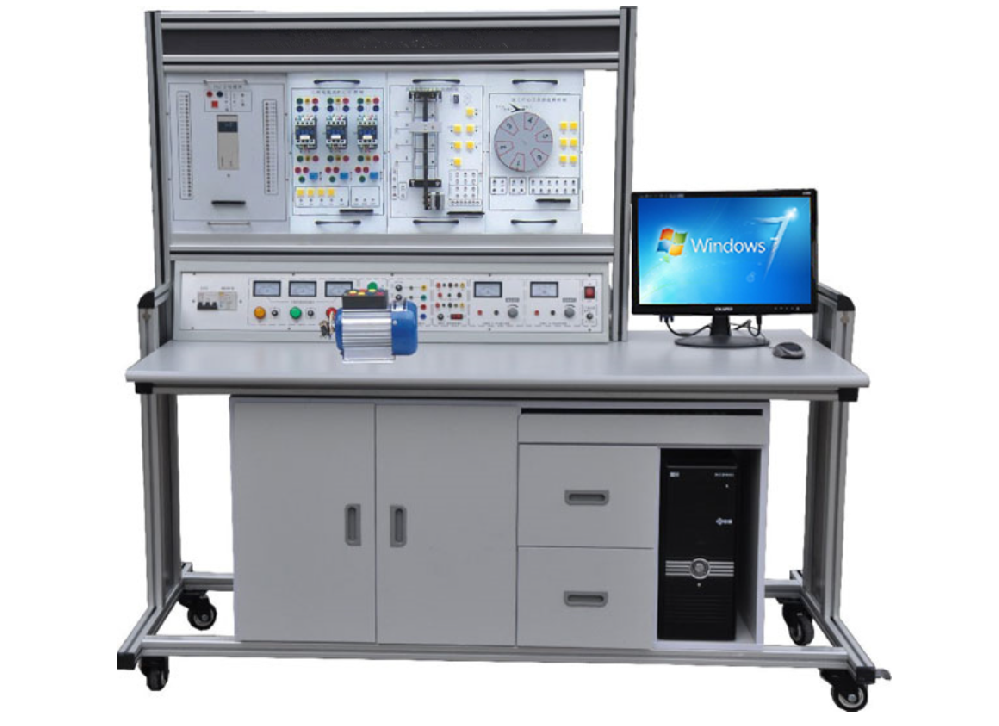

AB自动化实训台是一款集可编程逻辑控制器（PLC）、编程软件、仿真实训教学系统、多功能实训模块、电气控制网孔板及各类电气元件于一体的高端教学设备。该装置以应用广泛的AB5000系列可编程控制器为核心，配套C网通信编程电缆与三相异步电机，提供完善的+24V/1A与+5V/1A直流电源输出，支持从基础指令训练到复杂工业应用模拟及实物控制的全面实训需求，是培养自动化工程技术人才的理想平台。
2. 技术性能参数
输入电源：三相四线（或五线），380V±10%，50Hz
工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃时）
整机容量：＜500VA
整机重量：＜110kg
外形尺寸：1680mm × 750mm × 1600mm
安全防护：具备漏电压、漏电流及过载多重保护机制
3. 系统组成与功能特点
主机与核心控制
采用AB5000系列PLC，配置包括：32路数字量输入、16路数字量输出、4路模拟量输入、4路模拟量输出，集成C网与以太网通信接口。
支持C网通信编程，配套专用编程电缆，可实现高效程序上下载与实时监控。
结构设计
实训控制屏：铁质双层亚光密纹喷塑结构，模块化安装设计，带滑槽可任意移位。
实训桌：钢木组合结构，防火耐磨桌面，配工具抽屉、键盘托及显示器搁板。
网孔板设计：灵活安装电气元件，支持快速布线，节省安装时间。
电气控制与电源单元
交流电源控制：带钥匙开关和启停控制，具备电压监控、保险丝保护及漏电报警功能。
智能定时与报警记录：支持时间设定、定时报警和电源管理，自动记录漏电报警次数。
直流电源与测量单元：提供0～10V可调直流输出、4～20mA电流信号；配备高精度数字电压/电流表。
丰富实训模块组件
该AB自动化实训台包含一系列精心设计的实训模块，覆盖工业典型应用场景：
抢答器/音乐喷泉模块：训练条件判断与循环控制指令
装配流水线/交通灯模块：学习顺序控制与流程设计
水塔水位/天塔之光模块：掌握逻辑判断与移位寄存器指令
自动送料/传送带控制：复杂逻辑与流程协调设计
多种液体混合装置：条件判断与定时器应用
自动售货机模拟：计数器与数值比较指令实践
自控轧钢机/邮件分拣机：数值运算与中断编程
机械手/成型机控制：工业定位与多缸协调控制
加工中心刀库控制：完整工业系统编程实践
四层电梯综合控制：I/O分配、接线、编程与调试全流程实战
步进电机/直线运动实物控制：运动控制与定位检测基础
典型电机控制单元：包含接触器、继电器、按钮指示灯等，支持强电安装调试
4. 主要硬件配置清单
AB5000系列PLC主机（含1756-L61、1756-A7等模块）
C网通信电缆
ACS880系列1.5KW变频器（ACS880-01-04A0-3）
AB 2711P系列触摸屏（2711P-RW1）
全系列实训模块（抢答器、流水线、电梯等共12块）
电机控制单元与网孔板
三相异步电动机
实验连接线及系统排线
完整实验教学大纲（提供电子版）
5. 实训项目内容
(一) PLC基础技能实训
PLC系统认识与基本指令练习
典型电动机控制（点动、自锁、正反转、星三角启动）
PLC仿真操作实训
(二) PLC模拟与实物控制应用
涵盖数码管显示、抢答器、交通灯、水位控制、传送带、流水线、混合液控制、售货机、轧钢机、分拣机、机械手、四层电梯、加工中心等20多个典型应用项目，并支持步进电机与直线运动实物控制。
该AB自动化实训台功能全面、配置高端、安全可靠，适用于高等院校、职业院校自动化类、机电类专业的课程教学、课程设计及毕业设计，全面培养学生的PLC编程、电气安装、系统调试与工程应用能力。
