液压吊车控制教学实验台是一种专为教学实践设计的先进设备，它模拟真实起重机的工作原理，用于机械、液压与控制技术的综合教学。起重机（又称吊车）是一种能够在特定范围内垂直提升并水平搬运重物的多动作起重机械，属于物料搬运设备的重要组成部分。

主要特点

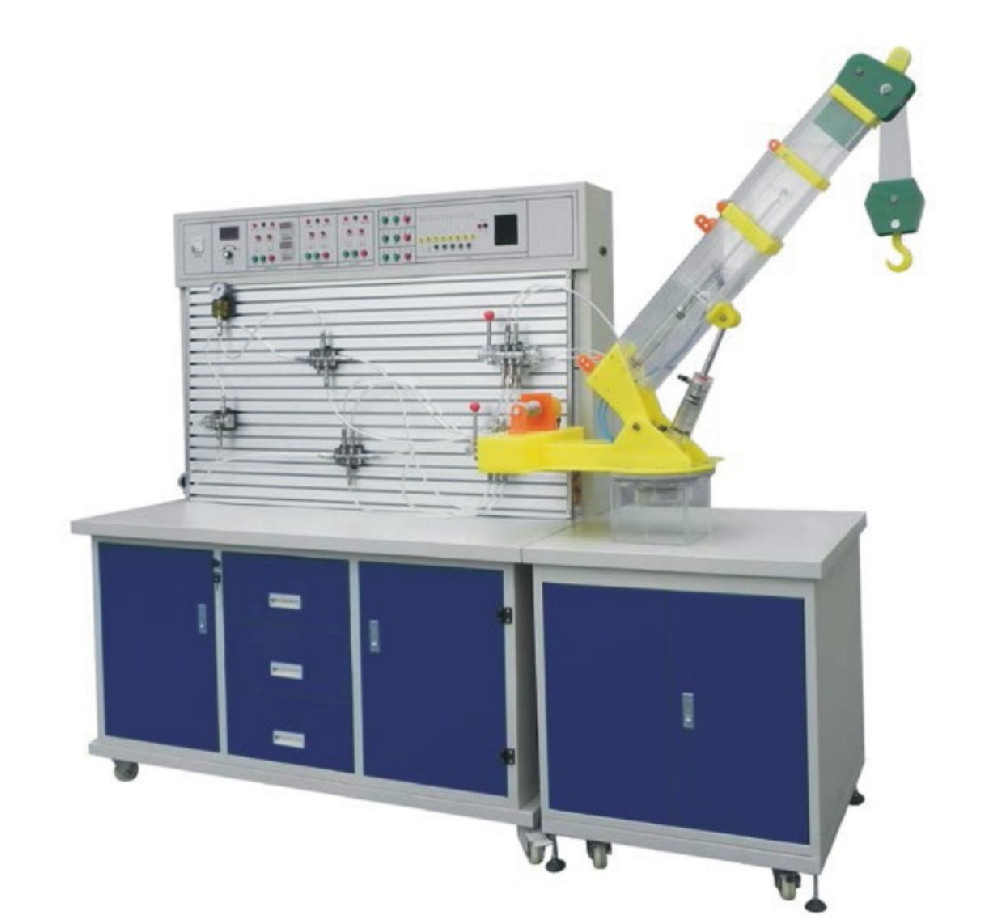

本公司推出的液压吊车控制教学实验台，将汽车起重机的实际结构与控制系统高度还原，适用于课堂环境。该液压吊车教学实验台具备以下优势：

1. 机身关键部件采用进口高透明有机玻璃制作，耐腐蚀、抗磨损、长期使用不变色，内部结构和液压传动过程一目了然，演示直观逼真；

2. 实验台柜体选用1mm厚优质SPCC冷扎板制造，结构坚固且外观大方，表面经中温磷化及静电喷涂处理，防锈耐用；

3. 底部配备四个万向轮，移动灵活，便于搬运和调整位置，适合多种教学场景。

学习目标

通过液压吊车控制教学实验台，学生可实现以下学习目标：

1. 理解液压吊车的基本机械结构与组成；

2. 掌握吊车的传动系统及其工作原理；

3. 深入学习液压系统在吊车中的应用；

4. 掌握液压吊车的手动控制方法与原理；

5. 了解自动控制技术在吊车操作中的实现方式。

实验内容

该液压吊车控制教学实验台支持以下实验项目：

一、液压吊车基础动作实验

1. 吊钩上升

2. 吊钩下降

3. 平台左旋转

4. 平台右旋转

二、液压传动回路实验

1）换向阀换向回路

2）“O”型机能换向阀闭锁回路

3）液控单向阀闭锁回路

4）压力调定回路

5）二级压力控制回路

6）减压阀减压回路

7）增压缸增压回路

8）换向阀卸载回路

9）进油节流调速回路

10）回油节流调速回路

11）调速齿轮泵调速回路

12）齿轮泵与调速阀复合调速回路

13）流量阀短接速度换接回路

14）二次进给回路

15）顺序阀顺序动作回路

16）压力继电器顺序动作回路

17）电器行程开关顺序动作回路

18）行程阀顺序动作回路

基本技术参数

• 实验台尺寸：1500mm × 700mm × 1800mm（长×宽×高）

• 演示台尺寸：700mm × 700mm × 1330mm（长×宽×高）

• 电源：220V，50Hz

• 液压泵站尺寸：500mm × 350mm × 300mm

• 工作电源：AC220V，永磁调速电机，调速范围0–1500转/分

• 安全限速：1–1500转/分，噪声≤58dB（1.5米外）

• 演示油路压力：0.3–0.5Mpa（油泵最高压力1.5Mpa）
