液压挖掘机控制教学实验台：原理与操作一体化教学平台

液压挖掘机控制教学实验台

液压挖掘机是一种利用铲斗挖掘高于或低于承机面物料，并完成装车或卸料任务的土方工程机械。为满足现代教学需求，我公司推出专为机构原理与控制系统学习而设计的液压挖掘机控制教学实验台。该实验台将真实挖掘机的结构和工作原理浓缩于课堂环境中，是一款集直观展示、动手实验和综合学习为一体的先进教学设备。

产品核心特点

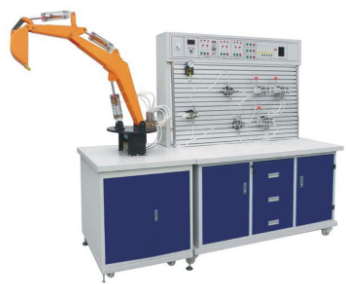

1. 高透明机身设计：实验台挖掘机机身采用进口有机玻璃制作，具备耐腐蚀、抗磨损和长久不变色的特性。整体透明直观，动态演示效果逼真，可清晰观察内部液压传动与机械结构的实时动作。

2.坚固美观的柜体结构：主体柜采用1mm厚SPCC冷扎板制造，经中温磷化防锈处理和静电喷涂，耐用且美观。设备底部配置四个万向轮，极大方便搬运与移动，适合多种教学场景布置。

1. 灵活的控制方式：系统支持继电器逻辑控制和PLC自动控制两种模式，其中PLC采用三菱FX1S-20MR控制器，适合不同层次的教学与实验需求，帮助学生由基础到进阶系统学习控制原理。

学习目标

• 理解液压挖掘机的基本机械结构与组成

• 掌握挖掘机传动系统的工作机制

• 学习液压系统基本原理及常见回路构成

• 熟悉手动与自动控制方法及其实现原理

实验内容

一、挖掘机八大基础动作实验

1. 降大臂

2. 降小臂

3. 收铲斗

4. 开小臂

5. 收小臂

6. 向左回转

7. 向右回转

二、液压传动基本回路实验

可完成十八类经典液压回路实验，包括但不限于：

• 换向阀换向与闭锁回路

• 压力控制回路：调压、减压、增压、二级压力

• 调速回路：进油节流、回油节流、齿轮泵调速、复合调速

• 顺序动作控制：顺序阀、压力继电器、行程开关、行程阀控制方式

• 速度切换与二次进给回路

基本技术参数

• 实验台尺寸：1500 mm × 700 mm × 1800 mm (长×宽×高)

• 演示台尺寸：700 mm × 700 mm × 1330 mm

• 电源规格：AC 220V，50Hz

• 液压泵站尺寸：500×350×300 mm

• 电机类型：永磁调速电机，范围0-1500转/分

• 安全限速：1-1500转/分

• 工作压力：0.3-0.5 MPa（最高压力1.5 MPa）

• 噪声控制：距设备1.5米处噪声≤58 dB
