现代电气控制系统安装与调试

现代电气控制系统安装与调试

一、产品概述

在现代电气控制系统安装与调试领域，该装置无疑是理想的教学与实践工具。它涵盖了电气控制系统的电路设计、安装和布线，传感器接线与调整、 PLC 编程、模拟量模块应用、人机界面组态等关键技能点。无论是电机驱动（含变频器及对应电机、伺服驱动器及伺服电机、步进电机及驱动器），还是继电控制与保护、温度控制器、增量型编码器等参数设定，以及典型机床控制电路故障排除，都能轻松应对。装置支持多参量实时手工给定，如速度、温度、距离变化实时给定，实现精准的系统控制，高度模拟工业控制过程，实训内容丰富多样，是职业能力培养的不二之选。

二、产品特点

1. 该装置由控制柜、受控对象等构成完整系统，占地面积小、操作便捷、可移动。内部配备照明设施、操作面板，各控制点和通讯接口均引出到专用接线板，极大方便了现代电气控制系统安装与调试的实训操作。

2. 控制元件（如 PLC、变频器、接触器等）采用导轨式安装，可根据实训需求灵活调整。布线采用工业线槽板前布线方式，进出线使用塑料软管及接头与受控对象连接，受控对象外置便于观察，提高现代电气控制系统安装与调试的可视化程度。

3. 采用模块式结构，扩展性强。通过选择不同配置、调整系统参数，可满足多样化的现代电气控制系统安装与调试的控制系统需求。

4. 可靠性高是其一大优势。为保障实训教学效果和产品质量，投标时需提供省级以上部门的产品检测报告，确保在现代电气控制系统安装与调试过程中稳定运行。

5. 规范性高，交货时提供设备制造厂商名称、商标及出厂合格证等信息，杜绝 “三无产品”，为现代电气控制系统安装与调试的设备质量保驾护航。

三、技术性能

1. 输入电压为三相五线 ～380V±10% 50Hz，符合现代电气控制系统安装与调试的标准电源要求。

2. 工作环境适应性强，环境温度范围 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜2000m，确保在不同环境下的现代电气控制系统安装与调试工作稳定。

3. 装置容量＜1kVA，外形尺寸 850mm×800mm×1800mm，小巧的体积蕴含强大的功能，适合各种实训场地开展现代电气控制系统安装与调试项目。

4. 安全保护完善，具备漏电保护，安全符合国家标准，为现代电气控制系统安装与调试的实训操作提供安全保障。

四、产品结构与组成

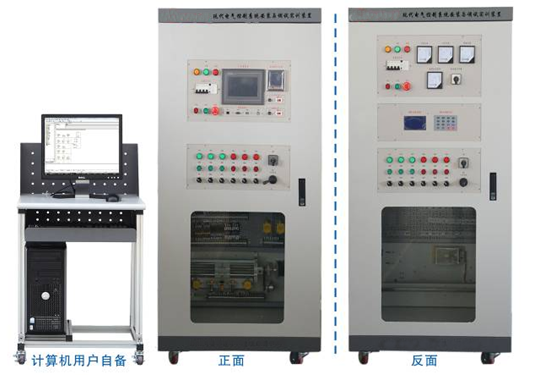

设备由实训柜体、门板、电气控制元件（组件）、仪表、实训考核单元挂板、典型机床电路挂板、电机单元、运动单元、温度控制组件、网孔挂板等组成。整个系统主要包含以下关键单元：

1. 实训柜 ：钢结构，带自锁脚轮，作为电气控制系统设备的安装载体，可灵活布置安装，为现代电气控制系统安装与调试提供稳固的硬件基础。

2. 主令电气及仪表单元 ：包括进线电源控制与保护、主令电气控制元件、指示灯、触摸屏、显示仪表、紧急停止按钮等，负责提供控制信号和显示功能，是现代电气控制系统安装与调试中的核心信号源。

3. PLC 网络组态单元 ：配备三菱 Q 型 PLC、三菱 FX3U 型 PLC、模拟量模块、扩展模块等，作为电气系统程序控制的主要单元，对输入信号处理和控制信号输出至关重要，是实现现代电气控制系统安装与调试自动化控制的关键。

4. PLC 控制单元 ：包含三菱 FX3U 型 PLC、模拟量模块、扩展模块等，作为电气系统程序控制的辅助单元，协助处理输入信号并输出控制信号，协同完成现代电气控制系统安装与调试任务。

5. 继电控制单元 ：由断路器、熔断器、接触器等组成，安装小车运动装置，可实现电机拖动控制，放大和执行 PLC 控制信号，同时具备独立继电拖动功能，满足现代电气控制系统安装与调试的多样化需求。

6. 典型机床电路智能考核单元 ：涵盖 X62W 铣床电路、T68 镗床电路等，通过分析故障现象、测量检查故障点，使用智能考核软件排除故障，是现代电气控制系统安装与调试中故障诊断与排除能力培养的重要组成。

一、实训项目

在现代电气控制系统安装与调试的实训项目中，涵盖了以下丰富内容：

1. 转换开关与电压表连接测量三相电压、三相电流的测量、电力综合仪表的使用等基础电气测量技能。

2. 三相异步电动机的各种控制电路，如直接起动、停车控制，接触器联锁、按钮联锁、按钮接触器联锁的正反转控制电路，Y - △ 起动控制电路（手动切换和时间继电器切换），能耗制动控制电路，降压起动及反接制动控制电路，两台电动机的顺序控制电路，电动机的往返行程控制电路等，全面覆盖电动机控制技术。

3. 普通车床控制电路、电动葫芦控制电路、三相交流异步电动机点动与连续转动控制电路、两地控制电路等典型工业电路控制项目。

4. 双速电动机调速控制电路，包括接触器控制调速和时间继电器切换调速，以及离心开关配合的反接制动控制，满足不同调速场景需求。

5. 变频器相关实训项目，如面板功能参数设置和操作、外部端子点动控制、电机多段速度控制、工频变频切换控制、基于 PLC 模拟量方式变频开环调速控制、基于面板操作的电机开环调速、基于 PLC 通信的变频器开环调速等，紧跟现代电气控制系统安装与调试的变频调速技术发展趋势。

6. PLC 控制电机顺序起动，触摸屏的参数设置与编程，触摸屏组态控制三相异步电机点动与自锁、正反转、星三角起动、变频器模拟量调速等，突出 PLC 在现代电气控制系统中的核心作用。

7. 步进驱动器和步进电机的控制，包括参数设置、PLC 开环控制，以及基于编码器的步进电机闭环控制，实现高精度运动控制。

8. 交流伺服驱动器和交流伺服电机的闭环控制，满足精准运动控制需求。

9. 温度控制器调试及热电阻使用，基于热电阻的 PLC 温度控制，拓展至温度控制领域。

10. 传感器的使用以及基于传感器的 PLC 位置控制，强化传感器技术应用。

11. 多台 PLC 主从站通信，提升通信与网络控制能力。

12. X62W 铣床电气控制电路单元常见故障检查与排除实训、T68 镗床电气控制电路单元常见故障检查与排除，着重培养现代电气控制系统安装与调试中的故障诊断与排除能力。
