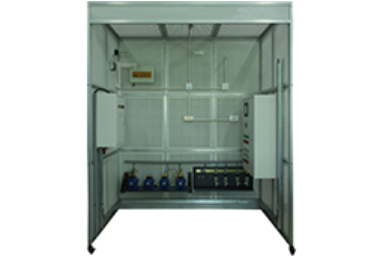

电气安装与维修实训考核装置
一、设备用途及特点
（一）多功能实训平台
电气安装与维修实训考核装置依据工厂电气安装及室内电气安装等维修电工与电气安装工的实训鉴定标准开发，是一款通用实训平台，主要面向各职业院校、技工学校的维修电工、电气安装工、水电工等具备电气实训需求的专业，作为共享实训基地。
（二）灵活便捷的结构设计
移动方便 ：该装置由钢制网孔板搭配铝合金框架组装而成，装有自锁式脚轮，便于在不同场地间灵活移动，同时确保使用时的稳定性。
操作舒适 ：装置的设计高度贴心，当使用者站在一级人字梯上时，能够轻松进行操作，既保证了操作的便捷性，又最大程度降低了安全隐患，让使用者提前适应施工现场的真实环境。
空间布局合理 ：横向与纵向宽度经过精心设计，可模拟现场线路的转向布置，满足多样化的实训需求。网孔板的拆卸十分简便，尤其在进行隐蔽工程施工时，其优势更加凸显。铝合金框架模仿建筑隔断用龙骨的构造，但进行了加大宽度的优化设计，并设有穿管孔，配合扎带能够稳固固定线管。当线路需要从网孔板穿出时，可借助壁疏将导线引入明装底盒，实现线路的整洁、规范布置。此外，配套的 PVC 管弯管器，能够轻松将 PVC 管弯曲成 90 度，满足各种复杂的线路走向要求。
（三）丰富的实训功能
电工安装实训 ：该装置涵盖了桥架安装、PVC 管安装、吊灯、白炽灯座、日光灯、开关、插座、控制箱、配电箱等多种常见的电工安装项目，满足从基础到复杂的电气安装实训需求。
多类型电机与控制设备集成 ：装置上安装有交流异步电动机、直流电动机、步进电机、伺服电机等各类电机，以及温度控制器、电偶、PLC、变频器触摸屏等先进的控制与受控对象，能够模拟实际工业场景中的各种电气控制情况，为学生提供全面的电气控制系统实训平台，帮助其深入理解电气控制原理和操作技能。
工具与元件的配套支持 ：每个操作组配备可移动式工具车和元件柜，方便学员随时取用工具和元件，提高了实训效率，同时也便于对元件的集中管理和妥善保管，避免元件的丢失和损坏，为实训教学的顺利开展提供了有力保障。
（四）灵活多变的组装方式
设备的组装极为灵活，能够根据学校的实际教学条件和需求进行多样化组合。可组成 2 人组、3 人组、4 人组等多种不同规模的操作单元，同时支持单面、双面等多种布局方式，以适应不同的教学场景和实训要求。在长度组合方面，以 2 个 0.8 米的基本组合单元为基础，辅助提供 0.2 米、0.4 米的扩展组合单元，从而形成多种不同的长度组合方案，能够充分满足各类教学场地的空间限制和功能需求。
二、技术参数
工作电源 ：三相五线供电，AC380V/220V ±7.5%，50Hz，确保装置在标准的工业用电环境下稳定运行，满足各种电气设备的供电需求。
工作环境 ：为保障实训安全，建议在绝缘地板或绝缘地毯上使用该装置，以降低触电风险，为学员提供一个安全可靠的实训环境。
实训装置主网孔板尺寸 ：长（mm）× 宽（mm）＝798×768，为主网孔板的精确尺寸参数，这一尺寸设计旨在为各种电气元件的安装和线路布置提供充足的空间，同时保证了操作的便利性和灵活性。
实训装置外形尺寸 ：具体尺寸详见配置清单，可根据不同的组合方式和功能需求进行定制和调整，以满足各种教学场地的布局要求。
实训装置材料 ：采用优质铝合金材料制作，具有强度高、重量轻、耐腐蚀、使用寿命长等优点，确保装置在频繁使用和长期存放的情况下仍能保持良好的性能和外观。
最大功率消耗 ：≤1.5KW，这一低功率消耗设计不仅降低了设备的运行成本，还减少了对供电系统的要求，使其更适合在学校等场所广泛应用。
安全保护措施 ：装置具备完善的接地保护、过流、过载、漏电保护功能，严格符合相关的国家标准，为师生提供全方位的安全保障，有效预防和避免电气事故的发生，确保实训教学的顺利进行。
