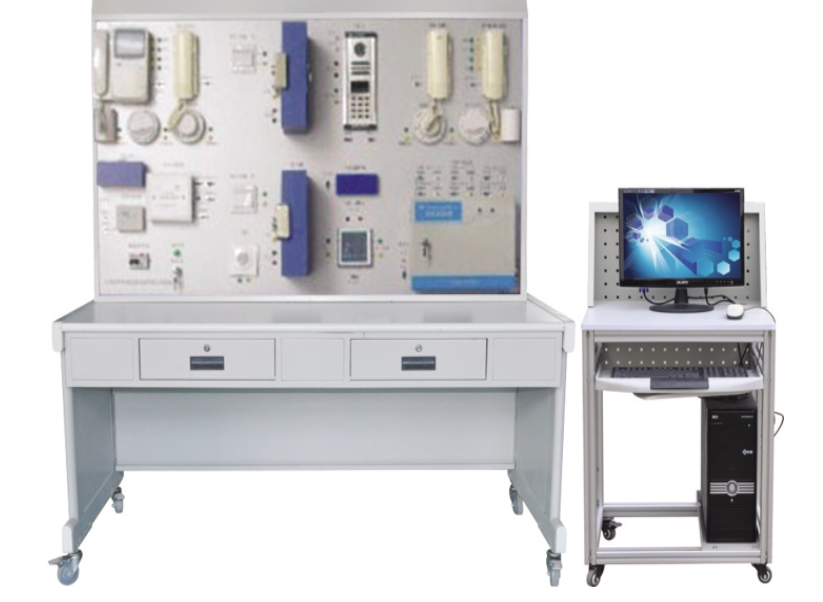

楼宇对讲及门禁系统实训装置
一、装置组成
系统控制与对象 ：本楼宇对讲及门禁系统实训装置控制部分均采用实物，控制对象则以仿真模型呈现。整套装置涵盖对讲主机、联网板、可视电源、可视户机、网络控制器、门禁考勤机、电脑中心软件系统等核心组件。借助这些设备，能够开展丰富多样的楼宇对讲系统操作演示及实训活动 ，包括不同类型对讲机、门口机以及门禁系统的安装与连接操作，电控锁、灵性锁工作原理探究及安装调试，楼宇对讲及门禁系统管理软件运用，线路设计连接，以及故障设置、判断与排除等实践项目。此外，该装置还可与一卡通及小区系列中的其他设备实现联网，拓展综合实训的应用范围。
对讲主机 ：选用工程主流产品，具备安防功能，能满足小区电脑管理中心的需求。其外壳采用不锈钢材质，结构设计合理，便于安装维修。主机板为双面印刷电路板，键盘与主机板一体化设计，与其他部件通过接插件连接。分机与主机呼叫号码采用弹性编码模式，主机开锁密码可由管理中心自由更改。电源供应器为不间断直流稳压电源，停电时自动切换至蓄电池供电，并配备过充电、过放电和限流保护电路。运用双组电源供电技术，提升视频部分抗干扰性。借助视频放大器和分配器，确保图像信号传输质量。系统采用模块化设计，兼容可视与非可视分机。可视分机配备 4 防区报警控制器，管理中心可连接个人电脑，配合 TRONIC？2000 智能小区管理系统软件实现多种功能，如可视对讲、遥控开锁、密码开锁、管理中心呼叫 / 监视、分机呼叫 / 紧急报警、监视以及安防联网等。主机与分机的外壳防护等级分别为 IP33 和 IP30，配线方式多样，开锁功能丰富，管理中心及主机分别具有强大的带载能力，层间分配器也可根据不同带载能力要求灵活配置。
其他组件 ：包括 20H-120VB 联网板、20H-21 可视电源、20H-120/D4AF 可视户机带安防、20H-301/2 对讲户机、20H-301 非可视户机带安防、20H-120/D4AF 层间分配器、21H-VD-2 视频分配器、CKL-106 网络控制器、SK-200 视频输入卡、DF2000 电脑中心软件、FL-476 红外探头、SG-278A 煤气探头、SG-168A 烟感探头、2000C 门禁考勤机、DJ2CR 电控锁、DJ2CG 灵性锁、SCK-01 出门按钮、PL-099 门铃等，这些组件协同工作，构成完整的楼宇对讲及门禁系统实训环境。
二、实训项目
系统元件认知与操作 ：开展楼宇对讲及门禁系统元件、作用、组成和原理的认识实训，深入了解基本功能并通过演示操作加以熟悉，例如开门按钮和钥匙开门演示操作。
呼叫与监视功能实训 ：进行门口机呼叫各话机、分机监视门口机，以及门口机和各分机向管理中心呼叫 / 紧急报警等操作实训，同时掌握管理中心呼叫 / 监视主机及呼叫分机的相关操作。
安防模拟与报警处理 ：针对室内安防可视机和室内安防话机进行安防模拟报警操作实训，学习报警处理流程，包括数据处理、软件报警处理设置等。
门禁操作与设置 ：完成门禁机刷卡开锁、管理中心远程开锁、密码开锁操作，以及通过门禁机按门铃呼叫等实训项目。此外，还需掌握门口机编程、参数设置、户机设置、住户资料管理等操作。
系统安装与调试 ：进行线路故障判断与处理、程序设置错误纠正，按线路图连接各部分线路，并设计安装简易应用系统，以提升实际动手和问题解决能力。
三、系统技术指标
工作电压 ：单相三线 220V±5% 50Hz
整机容量 ：小于 300W
外型尺寸 ：150×70×180cm³
安全保护 ：配备漏电自动保护装置
故障设置 ：设有故障设置系统
