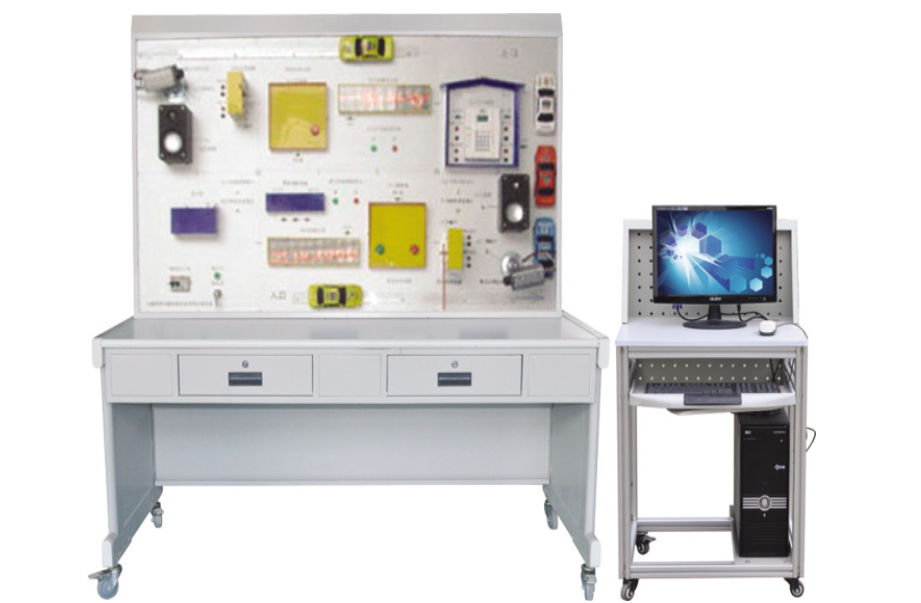

停车场计费管理系统实训装置

停车场计费管理系统实训装置

一、系统概述

感应式 IC 卡停车场系统凭借感应 IC 卡读卡技术，巧妙融合射频卡技术、自动挡车道闸、车辆感应技术以及工业控制技术等成熟技术于一体，采用模块化设计，根据不同需求灵活配置系统，有效管理资源，防止票款流失，显著提升管理效率。本实训装置专为我国建筑电气、楼宇智能化专业实训内容量身打造，全面呈现停车场系统工作原理及前沿识别技术，为学员提供实践学习的理想平台。

二、系统实训功能概述

停车场计费管理系统实训装置具备丰富功能，可进行多样的操作演示与实训。涵盖停车场计费管理系统操作、出入口控制器设置、仿真模型车辆出入控制、摄像机图像对比、控制闸道及地磁感应系统工作原理阐释等。同时支持用户月租卡设置、停车场计费管理软件使用、线路设计连接以及实验实训，并能与一卡通及小区系列设备联网开展综合实训。

具体车辆进出流程如下：

1. 永久用户车辆入场时，读感器自动检测并判断卡片合法性。若合法，道闸开启放行，数字录像机抓拍车辆照片存储于电脑，控制器记录入场时间，联机时同步至电脑。

2. 临时用户车辆入场，先从出票机领取临时卡。读感器检测并判断卡片合法后，道闸开启，数字录像机抓拍照片，控制器记录入场时间，联机时上传至电脑。

3. 永久用户车辆离场，读感器检测到车辆并判断卡片合法，道闸开启，数字录像机再次抓拍，控制器记录离场时间，联机上传数据。

4. 临时用户车辆离场，控制器检测到临时卡，提示司机交费并归还卡片。保安确认后，车辆离场，数字录像机抓拍照片存储，控制器记录离场时间，联机上传数据。

为保障车辆安全，防止不法分子利用偷取的停车卡进入停车场盗窃车辆，系统采用图像捕捉卡。在车辆入场时，捕捉车辆图像存入计算机硬盘；离场时，再次捕捉图像并与入场图像对比，经人工确认为同一卡号、同一车辆后放行，否则报警。系统还具备车辆图像捕捉功能，除对临时外来车辆及固定月租卡车辆管理外，能有效防止车辆丢失，确保停放车辆安全。

三、实训项目

1. 停车场管理全过程实训

2. 出入口控制设备安装及连接实训

3. 车辆检测器设备安装及连接实训

4. 摄像机安装调试及线路连接实训

5. 仿真摄像机图像比对操作实训

6. 系统接线及连接操作实训

7. 收费系统管理与操作实训

8. 卡片管理与操作实训

9. 系统调试操作实训

10. 进出入口设置及线路连接实训

11. 线路故障判断与处理实训

12. 系统与车库管理系统扩展实训

四、系统技术指标

• 工作电压 ：单相三线 220V±5% 50Hz，稳定的电压保障停车场计费管理系统实训装置正常运行，适应常见电压波动。

• 整机容量 ：小于 300W，低能耗设计适合长时间运行，降低使用成本和能源消耗。

• 外型尺寸 ：150×880×120cm³，尺寸设计合理，便于放置和搬运，同时确保内部组件合理布局与稳定安装。

• 安全保护 ：配备漏电自动保护装置，发生漏电时迅速切断电源，保障操作人员人身安全。
