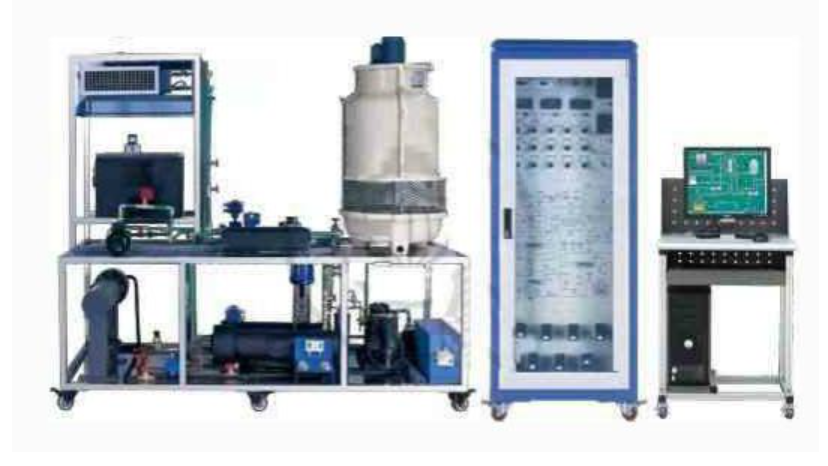

蓄冷空调制冷技术实训装置

蓄冷空调制冷技术实训装置

一、设备概述

蓄冷空调制冷技术实训装置是一项先进的教学设备，它基于《蓄冷空调系统原理、工程设计及应用》以及《蓄能空调技术及其发展》等课程的实践教学需求而设计。该装置采用直接蒸发制冰系统，主要构成部分包括制冷机组、蓄冰装置、空调末端装置、空调循环水泵、乙二醇泵以及载冷剂（乙烯乙二醇水溶液）等。通过利用夜间低谷负荷电力制冰并储存在蓄冰装置中，白天融冰释放冷量，有效减少电网高峰时段空调用电负荷及空调系统装机容量，体现了当今世界中央空调的发展趋势。这一实训装置特别适合各院校空调工程专业、建筑环境与设备工程等专业的相关课程实训教学。

二、装置特点

1. 真实部件应用 ：本装置采用工业现场的真实蓄冷空调部件，确保与实际应用紧密接轨，让学生能够在真实的设备环境中进行学习和操作。

2. 多种运行工况 ：蓄冷空调系统可以组成蓄冷运行、取冷供冷运行和常规空调运行三种运行工况，提供了丰富的实践学习场景。

3. 一体化设计 ：本装置将直接蒸发制冰蓄冷、制冷剂内融冰取冷及大温差过冷有机结合为一体，实现了多种功能的集成。

4. 紧凑结构与灵活控制 ：系统结构简单紧凑，蓄冷取冷方便，控制灵活有效，便于教学和操作。

三、技术性能

1. 输入电源 ：单相三线～220V±10% 50Hz

2. 工作环境 ：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m

3. 装置容量 ：＜4kVA

4. 制冷剂 ：R134a

5. 载冷剂 ：乙烯乙二醇水溶液

6. 安全保护 ：设有电流型漏电保护、接地保护，安全性能符合国家标准

四、系统配置

1. 实训台 ：采用不锈钢结构，结构清晰、紧凑，提供稳定的实验平台。

2. 控制柜 ：铁质双层亚光密纹喷塑结构，坚固耐用。前门透明设计，可清晰观察到中央控制器(PLC主机)、接触器、热保护器等控制元件。面板上配备总电源控制开关、电压表、电流表、手动旋钮开关、工作状态指示灯、系统流程图及PLC主机单元。

3. 交流电源控制 ：三相四线制AC380V电源供电，配备漏电保护器控制控制屏总电源，确保操作安全。

4. 控制系统 ：由电气控制、PLC可编程控制器、计算机组态监控组成，实现对系统的全面控制和监测。

5. 系统基本组成 ：主要由制冷机组、蓄冰装置、乙二醇泵、电磁阀、板式换热器、空调末端装置、空调循环水泵、乙二醇泵、载冷剂（乙烯乙二醇水溶液）等组成，构成了完整的蓄冷空调系统。

6. 电源电压指示 ：提供系统电网监控交流电压表、交流电流表，以及制冷机组运行交流电流表等，方便实时监测系统电压和电流。

7. 制冷系统压力指示 ：配备2只真空压力表和1只双组压力控制器，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa，能够显示系统工作时低压侧和高压侧的压力变化，同时对压缩机起到保护作用。

8. 动态故障演示分析系统 ：采用7寸彩色中文触控屏系统管理器，提供中文菜单式触控操作界面，实现友好的人机对话。系统触控屏上能实时显示系统彩色线路图，通过触控操作可实时设置系统故障。系统电路图画面能实时显示电压、电流、温度等工作状态。学生通过登录窗口登录后可进行排故训练，系统集成USB端口可直接导出实验数据，支持学号查询、故障解除、时间查询、分数查询、设备号查询等功能，同时具备历史数据查询、历史数据曲线、实时数据曲线等功能。

五、实训项目

1. 蓄冷空调系统结构及工作原理 ：深入了解蓄冷空调系统的各个组成部分及其工作原理，掌握系统运行的基本概念。

2. 蓄冷空调启动、运行和调试 ：学习蓄冷空调系统的启动流程、运行操作以及调试方法，确保系统能够正常运行。

3. 蓄冷空调运行工作情况记录、运行参数检测 ：记录系统运行的工作情况，检测并分析运行参数，为系统优化提供数据支持。

4. 蓄冷空调的控制流程和控制原理 ：研究蓄冷空调的控制流程和控制原理，理解系统如何实现自动化控制。

5. 可编程控制器的编程、调试和应用 ：掌握可编程控制器的编程技巧、调试方法以及在蓄冷空调系统中的应用，提升学生的编程能力和实践操作能力。
