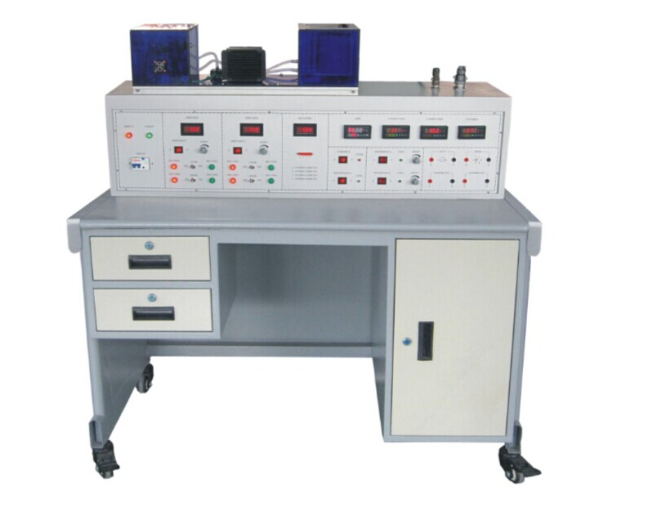

半导体制冷技术实训装置

半导体制冷技术实训装置

在职业教育与技术培训领域，一款优质的实训装置能够显著提升教学效果与学习体验。今天，我们深入介绍一款备受瞩目的半导体制冷技术实训装置，它凭借诸多优势特点，成为众多教育机构的理想选择。

一、装置卓越特点

（一）环保高效制冷

此半导体制冷技术实训装置运用大功率半导体制冷组件作为冷源，完全摒弃了传统制冷方式所需的干冰、氨、氮、氟利昂等制冷剂。如此设计，不仅极大降低了使用成本与维护难度，更实现了制冷过程的高效性与环保性，制冷速度快、温度低且寿命长，可长期稳定运行，无污染、无噪声、无振动以及无磨损等问题，为教学提供可靠保障。

（二）直观教学演示

该装置具备极强的直观性，学习者可以清晰地观察到制冷片冷端结冰的完整过程，从而深入理解半导体制冷片的工作原理，将抽象的理论知识转化为直观可见的现象，有助于提升学习者的学习兴趣与知识掌握程度，使教学过程更加生动有效。

（三）便捷操作体验

装置操作简便，通过面板上配备的钮子开关，使用者能够轻松切换半导体制冷片的工作状态。既便于进行定性观察实训现象，又能借助测量仪表开展定量测量，满足不同教学阶段与学习目标的需求，让操作流程简洁明了，易于上手。

二、技术性能优势

（一）稳定电源输入

其输入电源为单相三线～220V±10% 50Hz，适应各种常规用电环境，确保装置在不同场所都能稳定运行，不受电源波动影响，为实训教学提供可靠的电力支持。

（二）宽泛工作环境

该装置的工作环境适应性强，能在温度-10℃～+40℃、相对湿度＜85%（25℃）、海拔＜4000m 的条件下正常工作。这意味着无论是寒冷地区还是高温高湿环境，或是高海拔区域，它都能稳定发挥性能，不受外界环境因素的过多制约，大大拓展了其应用范围。

（三）合理容量与安全设计

装置容量小于 0.8kVA，既保证了充足的动力输出，又避免了能源的过度消耗，运行成本低。同时，装置配备漏电保护装置，严格遵循国家安全标准，全方位保障使用者的人身安全，让教学过程无后顾之忧。

（四）适中外形尺寸

外形尺寸为 1200mm×730mm×1400mm，体积适中，既保证了足够的操作空间与内部组件布局合理性，又便于在一般教室或实训室内安置，不会占用过多空间，且具有良好的空间适应性。

三、实训装置基本配置及功能

（一）控制屏

控制屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，坚固耐用且外观精致。其上配备有多种功能组件：

• 直流数字电压表 ：共 1 个，测量范围 0～20V，通过按键切换档位，三位半数码显示，精度达 0.5%，输入阻抗 10MΩ。借助琴键切换功能，可分别显示半导体制冷片 A 与 B 的输入、输出电压，方便实时监测电压变化情况。

• 直流稳压电源 ：配备 2 个，能提供 0～15V 连续可调的直流电源，电流 10A，为半导体制冷片稳定供电，确保制冷片正常工作，为实训提供稳定动力源。

• 计时器 ：按下复位按钮即可开始计时，以秒为单位，便于对实训过程中的时间进行精准把控，记录各项操作与实验数据的时间节点，使实训更具条理性。

• 直流数字电流表 ：共有 2 个，测量范围 0～10A，三位半数码显示，精度 0.5%。分别显示半导体制冷片 A 和 B 的输入电流，实时反映电流变化，助力分析制冷片工作状态。

• 温度控制器 ：包含 3 个 PID 智能温度调节器，集成 PID 智能温度控制加 AI 人工智能调节功能。可分别监测半导体制冷片 A、B 的冷热端温度以及容器温度，实现对温度的精准调控，满足不同实训项目对温度的严格要求。

• 加热器 ：设有 2 个，功率均为 180W，在制冷片处于热机工作状态时，对制冷片表面进行加热，模拟实际工作场景，拓展实训内容的多样性，加深学习者对制冷片不同工作模式的理解。

• 微型水泵 ：1 个，促使水冷液循环，对半导体制冷片的热端进行高效散热，保证制冷片在适宜温度下持续工作，维持其性能稳定，延长使用寿命。

• 音乐片和直流电机 ：当半导体制冷片处于热机状态时，其输出电压能够驱动音乐片和直流电机，进一步丰富实训内容与形式，激发学习者对制冷片应用前景的探索兴趣。

（二）实训桌

实训桌同样采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构稳固，造型美观。桌面不仅可用于安装电源控制屏，还提供了一个宽敞舒适的工作台面，方便学习者进行各项操作与实验。此外，桌面上设有两个抽屉，便于存放工具、资料等物品，保持实训环境的整洁有序。实训桌底部配备四个万向轮，移动灵活便捷，可轻松调整位置，同时也能固定牢靠，确保实训过程的稳定性。

（三）半导体制冷机组

由两片半导体制冷片、水冷头、散热排、水泵、水冷液、水管、有机玻璃水箱、传热铝板等关键部件构成水冷式半导体制冷机组。该设计使得学习者可以直观地观察水冷散热系统的工作原理及实际运行现象，深入了解制冷机组内部各部件的协同工作关系，增强对半导体制冷技术整体架构的认知，为今后从事相关领域工作打下坚实基础。

四、丰富实训项目

1. 半导体制冷实训台的认识 ：帮助学习者熟悉实训装置的各个组成部分、功能以及操作方法，为后续深入学习奠定基础。

2. 半导体制冷片工作在热泵时的工作原理 ：通过详细讲解与演示，让学习者掌握半导体制冷片在热泵模式下的工作原理，理解其能量转换与传输机制。

3. 半导体制冷片工作在热泵时的参数测试 ：指导学习者运用所学知识与装置上的测量仪表，对制冷片在热泵工作状态下的各项参数进行精准测试与记录，培养其实际操作与数据处理能力。

4. 半导体制冷片工作在热机时的工作原理 ：深入剖析制冷片在热机模式下的工作原理，使学习者全面了解其不同工作模式下的差异与特点，拓宽知识面。

5. 半导体制冷片工作在热机时的参数测试 ：进一步强化学习者的实践操作技能，通过对其在热机状态下的参数测试，提高问题分析与解决能力，确保其能够熟练运用该实训装置开展各类实验与研究。
