制冷电路电气控制实训装置

制冷电路电气控制实训装置

一、产品概述

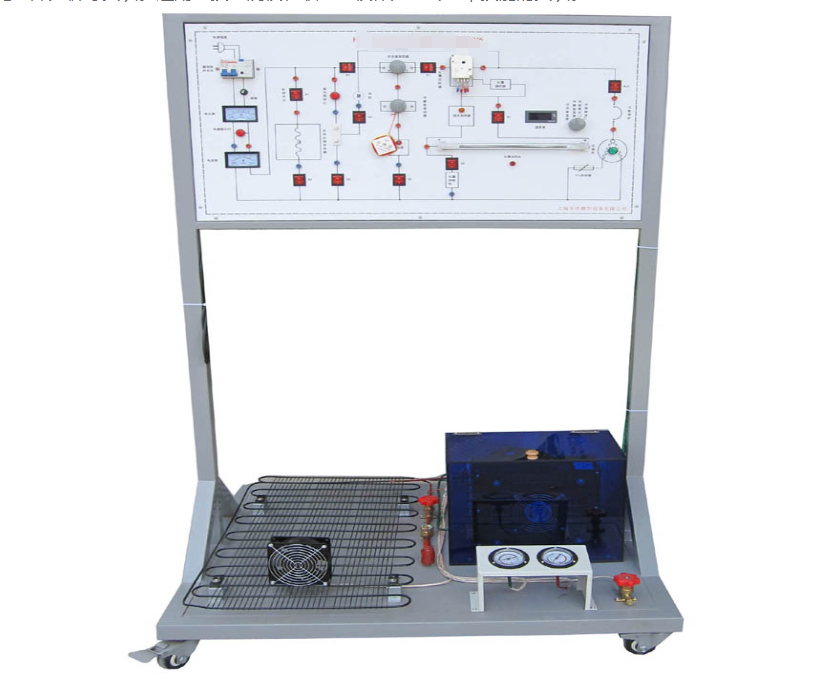

制冷电路电气控制实训装置采用敞开式设计，安装了制冷管路设备，并配备多种电路原理图实训板，将电路所需的电器元件安装在实训板上。学生可依据电路原理图要求，开展制冷电路的接线实训、制冷回路相关指示数据的分析以及制冷回路常见故障分析等操作。该实训设备主要以制冷管路、冰箱实训电路等器件为实训平台，适用于技工院校、职业学校作为制冷基本技能的实训，让学生能够掌握制冷电路的基本操作和故障排除技能。天华科教是该装置的生产厂商。

二、产品特点（以直冷冰箱为例）

1. 系统结构直观展示 ：制冷电路电气控制实训装置直观呈现直冷冰箱的系统结构与工作原理，学生能清晰观测到制冷循环系统结构及主要部件实物，便于教学演示与学生理解课本知识。管路设有视液镜，可观察制冷剂状态，且各段管路以颜色标示，高压管路为红色，低压管路为蓝色，方便学生识别。

2. 真实完整的系统设计 ：实训柜集直冷式、电冰箱于一体，电冰箱系统真实完整，结构清晰紧凑，与实际冰箱制冷系统、电气系统一致，满足直冷式、电冰箱的实训需求。

3. 真实制冷机组应用 ：系统采用真实制冷机组，包括压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等，与实际装置接轨，提升学生对真实设备的认知与操作能力。

4. 电气控制线路实践区域 ：装置设有直冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有助于学生将理论应用于实际，培养实际操作动手能力。

5. 模拟故障设置功能 ：可设置模拟故障，学生通过分析工艺确定故障范围并排除故障，有利于开展技能鉴定与考核工作，增强学生对实际故障的应对能力。

三、产品组成

1. 直冷电冰箱制冷系统 ：实训台提供冰箱制冷压缩机、直冷式蒸发器、钢丝式冷凝器（17 档）、冷凝风扇（间冷风机）、照明灯及门开关、定时化霜时间继电器、补偿电热丝、补偿开关、温控器（WDF 型、WPF 型）化霜温控器（-5℃）、除霜温度保险丝（65℃）、双金属片热保护继电器、PTC 启动器、重锤启动器、毛细管、电磁阀等部件。

2. 仪表 ：

• 交流电压表 1 只：测量范围 0～250V，精度 1.5 级，用于监测电源电压。

• 交流电流表 1 只：测量范围 0～5A，精度 1.5 级，用于观测系统启动电流及正常工作电流。

• 温度表 1 只：采用 PT100 传感器，三位半数显，用波段开关切换，可分别测量冷冻室、冷藏室、冷凝器进口及出口温度。

• 真空压力表 2 只：测量范围分别为 -0.1～0.9MPa、-0.1～1.5MPa，显示系统低压侧、高压侧的压力。

3. 故障设置模块 ：

• 实训台配备自动故障排除盒，学生找到故障后，可通过操作故障排除按钮排除对应故障。

• 独立的故障设置系统能模拟实际故障情况，实现电路实际故障的全模拟，帮助学员熟悉实际电气控制电路及故障情况。

四、实训内容

1. 初级技工基本技能实训 ：

• 专用工具的操作

• 制冷系统管件焊接

• 制冷系统试压及检漏

• 制冷系统抽真空及充注制冷剂

2. 中级技能实训（设计、安装、调试及检修） ：

• 电冰箱电气线路器件的认识和测量

• 直冷式电冰箱电气控制线路接线及系统运行

• 直冷式电冰箱维修实训及故障分析

3. 电冰箱故障检修 ：

• 门灯开路

• 复合门开关公共端开路

• 风扇电机开路

• 门开关开路

• 补偿开关开路

• 化霜温控器开路

• WDF 温控器 H-L 两端开路

• WDF 温控器 L-C 两端开路

• WPF 温控器 L-C 两端开路

• 化霜时间继电器 BW-BK 两端开路

• 化霜温度保险丝开路

• 补偿电热丝开路

• 化霜电热管开路

• 保护继电器开路

• PTC 启动器开路

• 系统脏堵

• 系统冰堵

五、主要技术参数

1. 输入电源：AC220V±5% 50Hz

2. 额定电流：5A

3. 环境温度：-5℃~40℃

4. 相对湿度：≤90%（25℃）

5. 外形尺寸：1000×600×1200mm

6. 设备重量：50kg
