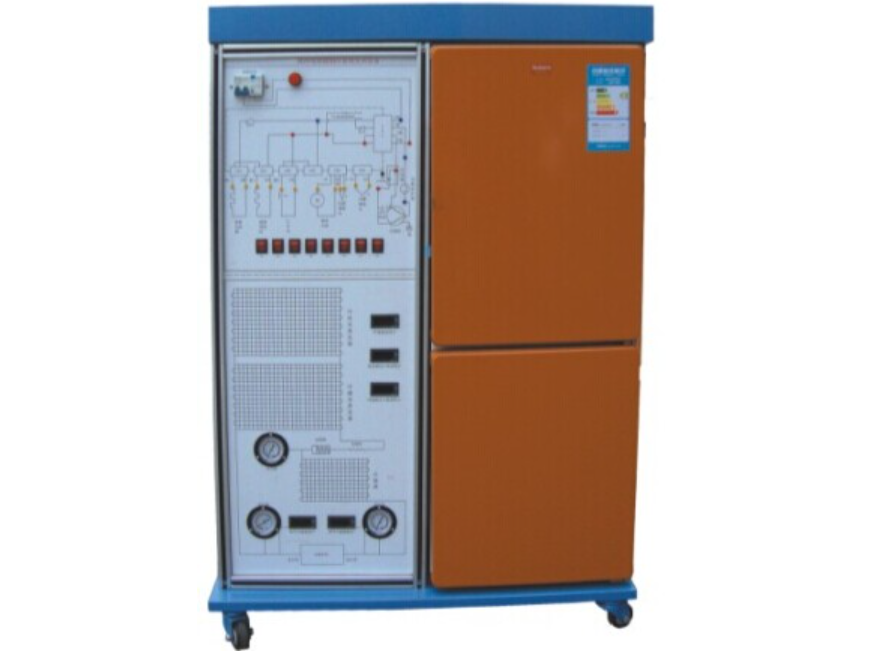

冰箱技能实训考核装置 （双门电冰箱实训考核装置）

冰箱技能实训考核装置 （双门电冰箱实训考核装置）

“双门电冰箱综合实训考核装置” 是专为大中专院校制冷专业、家电维修专业，以及各类技能培训与国家职业技能鉴定部门精心打造的。该装置融合了制冷、电气控制和故障模拟功能，整体布局精巧合理，是一个综合性、直观性、开放性与应用性兼具的优质教学实训及考核平台，能够助力学生深入掌握直冷 / 间冷式电冰箱的结构、原理及特点，其研发生产者为天华科教。

一、装置特点

1. 结构直观展示 ：冰箱技能实训考核装置直观呈现了直冷／间冷式冰箱的系统结构与工作原理，学生可清晰地观察到制冷循环系统结构以及主要部件的实物形态，这为教师的教学演示提供了便利，也利于学生更好地理解课本知识。此外，管路配备视液镜，便于观察制冷剂状态，且高压管路以红色标识，低压管路以蓝色标识，使学生能更直观地区分。

2. 系统真实完整 ：整套冰箱技能实训考核装置将直冷式、间冷式电冰箱合二为一，电冰箱系统真实且完整，结构既清晰又紧凑，与实际冰箱的制冷系统、电气系统高度一致，完美满足对直冷式、间冷式电冰箱的实训教学需求。

3. 真实制冷机组应用 ：系统选用真实的制冷机组，包括压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等部件，确保实训过程接近实际工作场景，提升学生的实操认知。

4. 电气控制线路实践 ：装置设有直冷式／间冷式冰箱电气控制线路接线区域，学生可在此完成不同启动方式的运行模式操作，这样的设计有助于学生将理论知识与实际操作紧密结合，有效培养学生的动手实践能力，提高冰箱技能实训考核装置的实用性。

5. 模拟故障设置功能 ：冰箱技能实训考核装置具备模拟故障设置功能，学生依据工艺流程分析故障成因，确定故障范围并进行排除。这一功能为开展技能鉴定与考核工作提供了有力支持，使装置在教学与评价环节都能发挥重要作用。

二、技术参数

1. 输入电源：单相三线 AC220V±10％ 50Hz

2. 装置容量：<0．2KVA

3. 外形尺寸：600×600×1700mm

4. 制冷剂类型：R12

5. 安全保护：配备漏电压、漏电流保护装置，安全性能符合国家标准

三、实训项目

1. 工具操作：教授学生正确使用各类工具的方法，这是冰箱维修的基础技能，通过冰箱技能实训考核装置的实操练习，学生可熟练掌握工具的运用技巧。

2. 冷系统管件焊接：学生可在装置上进行冷系统管件的焊接实训，学习不同管件的焊接工艺，掌握焊接参数和质量控制要点，为实际工作中的制冷系统管路连接打下坚实基础。

3. 制冷系统试压及检漏：利用冰箱技能实训考核装置，学生能够独立完成制冷系统的试压操作，学会使用专业设备检测系统是否存在泄漏，并掌握有效的检漏方法，如气泡检漏法、卤素检漏法等，确保制冷系统的密封性。

4. 制冷系统抽真空及充注制冷剂：学生通过实际操作，了解抽真空的原理和步骤，掌握正确使用真空泵的方法，以及如何准确地充注制冷剂，保证制冷系统正常运行所需的制冷剂量和压力，这是冰箱制冷效果的关键环节之一。

5. 电冰箱电气线路器件的认识和测量：帮助学生熟悉电冰箱电气线路中的各类器件，如继电器、温控器、传感器等，学会使用万用表等测量工具对这些器件进行参数测量和故障排查，为后续的电气控制线路检修提供支撑。

6. 直冷式电冰箱电气控制线路接线及系统运行：学生可在冰箱技能实训考核装置上进行直冷式电冰箱电气控制线路的接线操作，按照电路图正确连接各个电器元件，并通过调试使系统正常运行，加深对直冷式电冰箱电气控制系统工作原理的理解。

7. 间冷式电冰箱电气控制线路接线及系统运行：与直冷式类似，学生针对间冷式电冰箱进行电气控制线路接线及系统运行实训，掌握间冷式电冰箱的电气控制特点和运行调试方法，提高对不同类型电冰箱的适应能力。

8. 直冷式电冰箱维修实训及故障分析：冰箱技能实训考核装置为学生提供了直冷式电冰箱的维修实操场景，学生可模拟实际维修过程，对出现的各种故障进行分析和排除，总结常见故障的维修方法和经验，提升维修技能水平。

9. 间冷式电冰箱维修产训及故障分析：学生通过间冷式电冰箱维修实训，深入了解间冷式电冰箱的故障特点，运用所学知识进行故障诊断和修复，培养独立解决间冷式电冰箱维修问题的能力，进一步完善在冰箱技能实训考核装置上的学习成果。
