一、平台概述

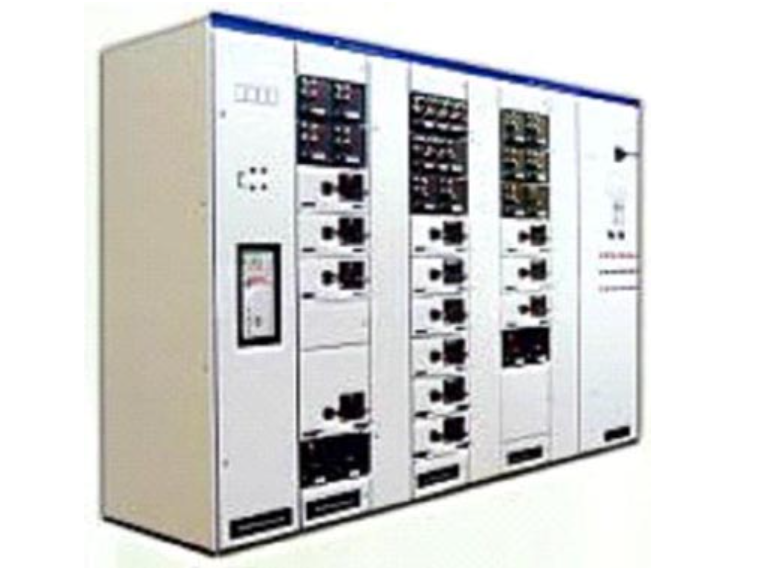

高压电器成套实训平台是依据《配电技术》《继电保护技术》《建筑供配电》等课程教学内容，结合实际配电系统精心打造的实训教学设备。低压供配电技术成套实训设备涵盖多种 GCK 低压电气控制柜，组成不同配电线路，实现 0.4 KV 电压等级的配电柜操作。该平台摒弃传统屏式演示模式，紧密贴合工程现场实际需求。

采用柜式供配电系统设计，旨在培养学生良好的职业习惯，使其全面掌握安全操作要领。低压供配电技术成套实训设备适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专业实训教学，为学生提供实践操作的平台，提升其在高压电器领域的综合技能。

二、设备特点

实训设备选用牵引供变电系统常用固定式封闭开关柜，作为学生实训用开关柜，确保设备工业级品质，严格符合国家相关标准。该平台具备开设多种高压成套设备的安装、接线、调试、操作等方面的实验能力，为学生提供丰富的实践机会。

三、技术要求

（一）实验设备配置

1. 实验设备涵盖计量柜、进线柜、电压互感器柜、出线柜、母排、大功率阻感性负载等关键部件。投标方需提供设备一次主接线图、元件配置清单、设备外观设计图和设备实物图，确保设备配置透明、清晰。

2. 完成双电源供电的配电，严格符合相关技术标准，以保障设备的可靠性和安全性。

3. 包含应急电源，采用双 CPU 控制（DSP 或者 ARM），使用 STM32 系列，逆变器可在并网、离网工作模式之间灵活切换。配备 5 个 LED 指示灯与 OLED 液晶显示（尺寸 45*25），DC 输入电压：Vpv 24VDC，具备反极性保护，交流 180 - 260V 输出，频率 45 - 53HZ，功率 1KW。提供源代码，全方位保护设备安全运行。

（二）固定式封闭开关柜标准

1. 严格遵循以下标准：

• GB3906 - 2006《3- 35kV 交流金属封闭开关设备》

• GB11022 - 99《高压开关设备通用技术条件》

• IEC60298《额定电压 1kV 以上 50kV 及以下交流金属封闭开关设备和控制设备》

• DL404 - 97《户内交流高压开关柜订货技术条件》

2. 使用环境条件要求：

• 周围空气温度上限 +40℃、下限 - 10℃

• 相对环境温度：日平均不大于 95％，月平均不大于 90％

• 地震：烈度不超过 8 度

• 周围空气不受腐蚀性或可燃气体、水蒸气等明显污染

• 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足 1 类要求

3. 电气参数：

• 额定电压 (KV)：3.6／7.2／12KV

• 工频耐受电压 (KV)：42(1min)

• 冲击耐受电压 (KV)：75

• 额定频率：50Hz

• 额定电流 (A)：630 - 2500

• 额定热稳定电流 (KA 4S)：20 - 31.5

• 额定动稳定电流 (KA)：50 - 80

• 额定短路开断电流 (KA)：20 - 31.5

• 额定短路关合电流 (KA)：50 - 80

• 分合闸和辅助回路的额定电压 (V)：直流 24，36，48，60，110，220，交流 110，220

• 防护等级：IP2X

（三）高压开关柜主要元件配置

1. 真空断路器：VS1 - 630A，确保断路器性能稳定，满足高压操作需求。

2. 电流互感器（特制）：LZJC - 12 100/5 (5/5)，精确测量电流，为系统保护提供准确数据。

3. 五防机构，带电显示器，表计、按钮、指示灯、端子、绝缘子等附件一应俱全，保障操作安全与便捷。

4. 铜排：TYM 80×8，确保导电性能与机械强度，满足大电流传输需求。

5. 屏尺寸：宽×深×高：800×1500×2300 mm，合理布局，便于操作与维护。

6. 带电显示仪（特制）：DXN - T，带电 400V，显示 10kV，直观呈现设备带电状态。

7. 智能表：100V ，5A 带通讯功能，实现数据远程传输与监控。

（四）特殊要求

1. 10kV 高压开关柜一次主电路接入低压电，表计电压、电流、功率、带电显示仪、通讯数据等能按 10kV 电压下的实际情况显示对应回路参数。

2. 电流互感器和电压互感器等电气设备的外形尺寸与 10kV 电压等级设备的完全一致，确保设备外观与实际工程设备高度匹配。

（五）部分仪表要求

1. 柜装智能交流电流表，具备通信接口、手动自动量程功能。采用工业级柜装 48mm*96mm，精度：0.5 级。显示分为三档位，具体为：5A 档位：4999，显示单位：mA；1000mA 档位：999.9(带 1 个小数点)，显示单位：mA；100mA 档位：99.99(带 2 个小数点)，显示单位：mA。

2. 采用透明面板设计，精确度：±0.5% 读数 + 5 个字，6 位红色数码管显示。

3. 输入信号：AC 0 - 5A，最大值显示 4999mA，量程：100mA/1A/5A 量程自动切换。

4. 工作温度范围：0℃～+50℃，供电电源：AC 220V±10%，最大电流 50mA。

5. 安装开孔尺寸：43mm×91mm，封装：塑料外壳，功能：RS - 485 接口 ModBus 通信、超量程显示 “OL” 提示，全方位满足工业级测量与监控需求。

（六）实训系统创新手机应用云平台模块

本平台将物联网技术运用于信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。手机可以检测各开关柜设备的开关状态，能够进行远程开关提醒。本平台可实现以下几个功能：

1. 数据云系统上传，保障数据安全存储与实时更新。

2. 手机 app 数据查询，随时随地掌握设备运行状态。

3. 历史数据查询，追溯设备运行历史，为故障分析提供依据。

4. 数据分析统计，深度挖掘数据价值，优化设备运行管理。

5. 新浪微博报警，及时发布设备异常信息，提高应急响应速度。

6. 微信反向控制，实现远程设备操作，提升管理便捷性。
