一、概述

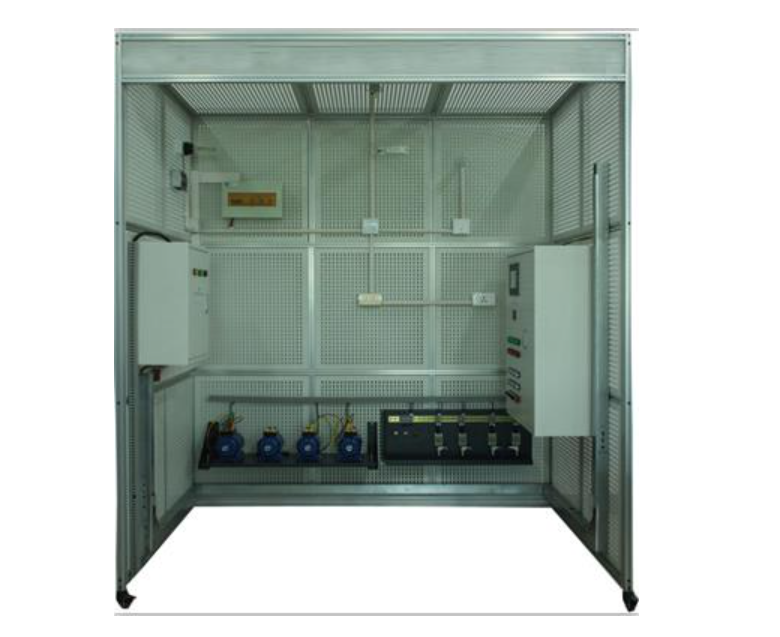

农村家用供电线路装调实训装置是专为农村电工培训与考核，以及相关专业实训精心打造的设备。其基础架构融合钢制网孔板与铝合金型材，可便捷地安装木砖，真实还原农村施工现场环境，让学生仿佛置身实际操作场景。

装置配备专用电源控制柜，巧妙分离施工工具线路与学生电源操作线路，并在控制电路电源处设置紧急停止及多路安全保护措施，全方位保障操作安全，满足高标准安全要求。从设备安装架、配电箱到照明套件、电气控制箱，再到线路器材、电工工具、工具移动车、工具柜等，一应俱全。

采用开放式、模块化、多样化、标准化设计，依据《全国乡村电工考核培训教材》《农电安全培训教材》及《家装电工技能》等权威培训教材研制而成。通过系统课程安排，覆盖电气系统设计、布局安装、接线、程序设计、调试、运行、故障维修等全方位操作，助力学生全方位掌握电气设备安装、调试运行与维护技能。无论是农村家用供电线路设计与安装、线路敷设、家用线路调试，还是家用电器安装与调试、家用配电盘安装与调试、工具使用等实训项目，都能轻松应对，是各职教中心、职业培训和鉴定机构开展农村电工培训与考核的理想选择，也为农村电气化技术、供用电技术及建筑电气工程技术等相关专业提供卓越的实训平台。

二、产品特点

1. 装置结构紧密贴合农村房屋特点，精准还原农村家庭供电线路架构，为学生提供沉浸式学习环境。

2. 实训器件均为农村现场常用、典型的低压电器元件，确保学生接触到真实、实用的设备，提升学习针对性。

3. 配电线路设计、器件安装及线路敷设全程由学生自主操作，充分锻炼实践动手能力，契合职业教育实践导向。

4. 实训内容丰富全面，从家用供电线路总体设计、器件选型到安装、接线、调试及试运行，满足相关专业技能实训及农村电工岗前培训、考核要求，一站式解决人才培养需求。

三、技术性能

1. 输入电源：单相三线～220V±10% 50Hz，适配农村常见供电模式，确保设备稳定运行。

2. 工作环境：温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，宽泛的环境适应性保障实训不受地域、气候限制。

3. 装置容量：≤3kVA，合理控制容量，满足教学需求同时兼顾安全性。

4. 安全性能：配备漏电保护功能，全方位符合国家安全标准，为师生筑牢安全防线。

四、实训项目

（一）家用供电线路的设计与安装

1. 家用供电线路的设计

• 照明供电线路的设计 ：依据农村住宅布局与照明需求，规划照明线路走向、选择合适导线截面积与灯具位置，绘制照明供电线路图，为后续安装提供精准蓝图。

• 家用电器供电线路的设计 ：综合考虑农村家用电器功率、使用频率与分布情况，设计科学合理的电器供电线路，确保用电安全与稳定。

2. 家用供电线路敷设

• 照明供电线路的敷设 ：按照设计图纸，在农村住宅模型中采用明敷或暗敷方式敷设照明线路，使用管、槽等器材固定线路，保障线路整齐、安全。

• 家用电器供电线路的敷设 ：根据电器布局，敷设电器供电线路，合理规划线路路径，避开干扰源，确保电器正常运行。

（二）家用电气器件的安装

1. 照明开关、插座、插销的安装技能

• 照明开关的安装、接线实训 ：涵盖明装（拉线）开关与暗装开关的安装与接线，让学生熟练掌握不同开关的安装要求与接线技巧，确保开关操作灵活、可靠。

• 插座、插销的安装、接线、调试实训 ：包括两孔、三孔明装与暗装插座的安装、接线，以及通电调试，学会正确选配插座与插销，满足农村不同电气设备的用电需求。

2. 日光灯的安装、接线、调试

• 日光灯的结构认知 ：深入了解日光灯各部件结构与功能，为安装调试打下坚实基础。

• 固定日光灯的灯架 ：选用合适的灯架，将其牢固安装在指定位置，保障日光灯稳定可靠。

• 日光灯的连接导线 ：按照电气接线规范，连接日光灯导线，确保线路连接正确、紧密。

• 安装灯管、启辉器 ：正确安装灯管与启辉器，注意安装顺序与方法，保障日光灯正常启动。

• 日光灯的通电调试 ：通电后仔细观察日光灯启辉、照明情况，及时排查并解决故障，确保日光灯正常工作。

3. 节能灯的安装、接线、调试

• 节能灯配件的选配 ：根据节能灯型号与用途，选配合适的挂线盒、导线、灯座、灯管等配件，保障节能灯性能与寿命。

• 安装节能灯挂线盒 ：在农村住宅模型合适位置安装挂线盒，确保其承重与固定效果，为节能灯安装提供稳固基础。

• 节能灯的导线连接 ：按照电气原理与接线规范，连接节能灯导线，确保线路连接正确、绝缘可靠。

• 安装节能灯的灯座 ：将灯座正确安装在挂线盒上，注意安装紧密性与电气连接可靠性。

• 安装节能灯的灯管 ：把灯管准确插入灯座，保障灯管与灯座良好接触，为通电调试做好准备。

• 节能灯的通电调试 ：通电后检查节能灯点亮、亮度调节等情况，及时处理异常问题，确保节能灯正常运行。

4. 吊扇的安装、接线、调试

• 吊扇吊钩的安装实训 ：学习吊钩选型与安装方法，确保吊钩牢固可靠，能承受吊扇重量与运转时的震动。

• 吊扇及调速器的安装、接线实训 ：按照接线图，连接吊扇与调速器线路，保障线路连接正确、绝缘良好，同时正确安装吊扇扇叶，注意扇叶平衡性。

• 吊扇的通电调试实训 ：通电后调试吊扇调速功能，观察吊扇运转速度、方向与稳定性，及时排除故障，确保吊扇正常运行。

5. 其他照明器具的安装接线、调试 ：针对农村常见的其他照明器具，如射灯、壁灯等，进行安装接线与调试实训，拓宽学生知识面，提升应对不同照明设备的能力。

（三）小容量配电盘的安装

1. 单相电度表的安装与接线 ：学习单相电度表选型与安装方法，按照接线规范接入线路，确保电度表计量准确，为农村家庭用电计量提供可靠保障。

2. 保护装置的安装与接线 ：安装熔断器、漏电保护器等保护装置，正确接入线路，发挥其过载、短路、漏电保护功能，保障农村家庭用电安全。

3. 小容量配电盘的通电调试 ：完成配电盘安装后，进行通电调试，检查各电气元件工作状态，测试线路绝缘电阻、接地电阻等参数，及时发现并排除故障，确保配电盘稳定运行。
