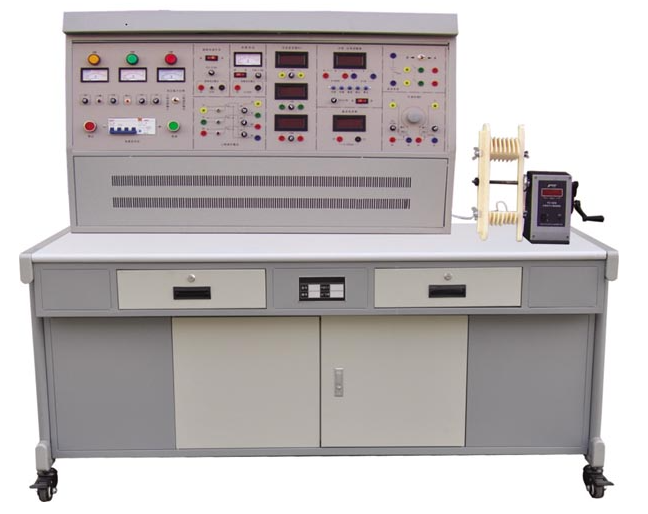

电机·变压器维修及检测实训装置

电机·变压器维修及检测实训装置

一、概述

电机·变压器维修及检测实训装置是为机电一体化、自动化及相关电气专业学生精心打造的技能实训平台。它涵盖了单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修以及电机出厂检测（包括部分型式试验）等全方位技能训练。该装置紧密结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容，不仅适用于《电机制造工艺》《电机维修》《电机测试》等课程教学，还能作为初级、中级、高级维修电工的等级考核与鉴定设备，全方位满足不同层次的教学与考核需求。

二、技术参数

1. 输入电压：三相四线制～380V±10% 50Hz，确保在不同电网环境下稳定运行。

2. 工作环境：环境温度范围为-5～＋40℃，相对湿度＜85%（25℃），适应多种气候条件，保障设备长期稳定使用。

3. 装置容量：＜1.5KVA，低功耗设计，节能环保，降低实训成本。

4. 外形尺寸：1300mm×750mm×1300mm，占地面积适中，便于在实训室内合理布局，同时保证操作空间充足。

三、装置配备

（一）电源控制屏

控制屏采用铁质双层亚光密纹喷塑结构，搭配铝质面板，坚固耐用且外观美观。其功能强大，配备丰富：

1. 三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮，全方位保障操作安全。

2. 控制屏上有数字式交流电压表一只，通过波段开关切换可以观测相间电网电压，实时掌握电源状态。

3. 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能。还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供统一的评定标准。

4. 三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压，满足不同电机测试需求。

5. 直流电源部分：220V/0.5A直流电源一组，带有短路保护功能；0～250V可调直流高压电源一组，带有过压保护及短路保护功能，为直流电机维修提供稳定电源支持。

6. 提供直流数字电压表一只：测量范围0～300V，分2V、20V、300V四档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外测电压。

（二）实训桌

实训桌为铁质材料，坚固耐用。为了便于绕线和实训室的管理，手摇式电子计数线绕机固定在桌面上，操作便捷，提高绕线效率。桌子下方设有放置铜线的绕线柜，合理利用空间，便于实训材料的存放和管理。

（三）主控功能板

1. 三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮，全方位保障操作安全。

2. 控制屏上有数字式交流电压表一只，通过波段开关切换可以观测相间电网电压，实时掌握电源状态。

3. 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能。还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供统一的评定标准。

4. 三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压，满足不同电机测试需求。

5. 直流电源部分：220V/0.5A直流电源一组，带有短路保护功能；0～250V可调直流高压电源一组，带有过压保护及短路保护功能，为直流电机维修提供稳定电源支持。

6. 提供直流数字电压表一只：测量范围0～300V，分2V、20V、300V四档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外测电压。

（四）仪表功能板

1. 提供真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显，确保交流电压测量的准确性和便捷性。

2. 提供真有效值交流数字电流表三只，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示功能，保障电流测量的安全性和准确性。

3. 直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级，具有超量程报警、指示等功能，适用于直流电流的精确测量。

4. 智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

5. 单相电容运转电动机电容：4uF/450V CBB电容，为单相电机的启动和运行提供必要的电容支持。

6. 双刀双掷开关一只，用于电路的切换和控制，满足不同实验需求。

7. 可调电阻：两组0～900Ω/0.5A可调电阻，用于模拟不同负载条件下的电机运行状态，便于学生进行各种实验操作。

（五）仪器配备

1. 500V等级兆欧表一只，用于测试电机绕组绝缘电阻，确保电机绝缘性能良好，保障电机安全运行。

2. 890B+数字万用表，三位半显示，功能丰富，可测量多种电气参数，满足电机检修中的各种测量需求，是电机维修人员必备的工具之一。

3. 钳形电流表一只，方便测量电机运行时的电流，无需切断电路，提高检修效率，确保电机运行状态的实时监测。

（六）制作设备、电机等配备

1. 拆、装工具一套：包括6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等，为电机的拆卸和组装提供必要的工具支持，确保操作的顺利进行。

2. 绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等，为电机绕组的制作提供完备的工具，保证绕组的质量和一致性，让学生掌握绕线技巧。

3. 手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便，提高绕线效率和准确性，是电机绕组制作的重要设备。

4. 未浸漆的单相变压器：容量100VA，电压AC220V/55V，电流0.45A/1.8A，为学生提供实际的变压器拆装和检修对象，让学生熟悉变压器的结构和工作原理。

5. 未浸漆的单相电容运转异步电动机：额定功率120W，电压220V，电流1A，转速1420r/min，丰富实训内容，让学生掌握单相电机的维修技巧。

6. 未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min，让学生熟悉三相电机的检修流程，提高综合维修能力。
