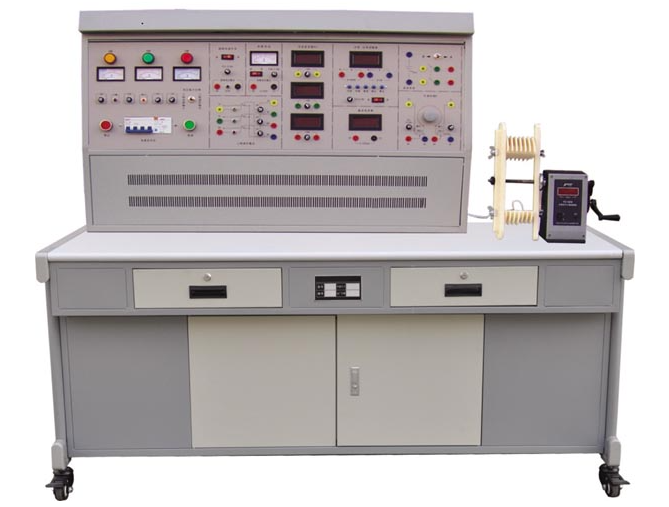

电机检修技能实训装置

电机检修技能实训装置

一、概述

电机检修技能实训装置是依据劳动和社会保障部与中国就业培训技术指导中心编写的《常用电机检修工》国家职业资格培训教程精心研制而成。该装置旨在推动常用电机检修工职业培训和职业技能鉴定的开展，为高职、高专、中等职业院校相关专业的教学与技能实训提供有力支持。同时，它也适用于技工学校、职教中心、职业资格鉴定站（所）进行技能实训与技能鉴定和考核，是培养电机检修专业技能人才的理想设备。

二、装置特点

1. 控制屏采用实训台结构，测量仪表及电气线路元器件固定在相应功能块面板上，布局合理，操作便捷，便于学生进行各项操作和观察。

2. 实训项目分类明确，涵盖电机检修过程中的每个步骤，从检修前的准备到电机的拆卸、组装、检修以及试验等各个环节，使学生能够系统地掌握电机检修专业技能。

3. 实训装置采用模块化的方式进行技能训练和理论知识的深化，将复杂的电机检修知识和技能分解为一个个模块，便于学生逐步学习和掌握，提高学习效果。

4. 本装置具有良好的自身保护体系，能够有效保障学生在实训过程中的安全，为实现开放性实训室提供了优良的实训设备，满足不同院校和培训机构的多样化需求。

三、技术性能

1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz，适应不同地区的电网环境，确保设备稳定运行。

2. 工作环境：环境温度范围为-10～＋40℃，相对湿度＜85%（25℃），可在多种气候条件下正常使用，适应性强。

3. 装置容量：＜1.5KVA，功耗低，节能环保，降低了实训成本。

4. 重量：100kg，便于搬运和安装，适合不同规模的实训场所。

四、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板，坚固耐用且外观美观。其配备项目丰富，功能强大：

1. 三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮，确保操作安全。

2. 控制屏面板上设有指针式交流电压表三只，用于监测三相输入电源每两相之间的线电压，实时掌握电源状态。

3. 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能。还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供一个统一的评定标准。

4. 三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，输出0～450V/5A，满足不同电机的测试需求。

5. 直流电源部分：220V/0.5A直流电源一组，带有短路保护功能；0～250V可调直流高压电源一组，带有过压保护及短路保护功能，为直流电机的检修提供稳定的电源支持。

（二）实训桌

实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，有效保护操作台，防止静电对电机和操作人员造成损害，同时提供一个舒适的操作环境。

（三）主控功能板配备项目

1. 三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮，确保操作安全。

2. 控制屏面板上设有指针式交流电压表三只，用于监测三相输入电源每两相之间的线电压，实时掌握电源状态。

3. 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能。还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供一个统一的评定标准。

4. 三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，输出0～450V/5A，满足不同电机的测试需求。

5. 直流电源部分：220V/0.5A直流电源一组，带有短路保护功能；0～250V可调直流高压电源一组，带有过压保护及短路保护功能，为直流电机的检修提供稳定的电源支持。

（四）仪器仪表

1. 提供真有效值交流数字电压表一只，测量范围0～500V，量程自动判断、自动切换，精度0.5级，三位半数显，能够准确测量交流电压。

2. 提供真有效值交流数字电流表三只，测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示功能，确保电流测量的准确性和安全性。

3. 直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级，具有超量程报警、指示等功能，适用于直流电流的精确测量。

4. 提供直流数字电压表一只，测量范围0～300V，分2V、20V、300V三档，直键开关切换，三位半显示，输入阻抗为10MΩ，精度为0.5级，具有超量程报警、指示等功能，能够直接测量直流电枢电源电压及外侧电压。

5. 智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

6. 可调电阻：两组0～900Ω/0.5A可调电阻，用于模拟不同负载条件下的电机运行状态。

7. 单相电容运转电动机电容：4uF/450V CBB电容，用于单相电机的启动和运行。

8. 低压电器：3个熔断器、2个交流接触器、1个热继电器等，为电机的保护和控制提供必要的元件支持。

（五）仪器配备

1. 500V等级兆欧表一只，用于测试电机绕组绝缘电阻，确保电机绝缘性能良好。

2. 890B+数字万用表，三位半显示，功能丰富，可测量多种电气参数，满足电机检修中的各种测量需求。

3. 钳形电流表一只，方便测量电机运行时的电流，无需切断电路，提高检修效率。

4. 交流耐压测试仪：电压测试范围为0～5KV，漏电流0～100mA，变压器容量为1000VA，用于测试电机绕组的绝缘强度，确保电机的安全运行。

（六）制作设备、电机等配备

1. 拆、装工具一套：包括拉马、活动扳手、锤头、划线板、压线板、弯头剪刀、尖嘴钳、剥线钳、钢剧等，为电机的拆卸和组装提供必要的工具支持。

2. 钳工工具：划线针、圆规、冲子、样板、直角钢尺、游标卡尺、千分尺、塞尺、老虎台等，用于电机零部件的加工和测量，确保零部件的精度和质量。

3. 手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便，用于电机绕组的制作，保证绕组的质量和一致性。

4. 未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min，为学生提供实际的电机拆装和检修对象。

5. 未浸漆的他励直流电动机：额定功率100W，电压220V，转速2000r/min，丰富了实训内容，让学生熟悉不同类型的电机检修方法。
