电子工艺实训考核装置

电子工艺实训考核装置

电子工艺实训考核装置是依据能力为本位、就业为导向的原则，紧密贴合生产实际与职业岗位技能需求，专为职业教育量身打造的教学设备。学生能借助它开展中小型电子产品的装配、调试、检修等实训项目，熟练掌握电子产品装配调试基本技能，为电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性实训奠定基础。它适用于职业院校电子类专业《电子工艺》课程实训教学，是电子工艺教学领域不可或缺的重要装备之一。

一、装置优势

1. 生产流水线式设计 ：电子工艺实训考核装置采用生产流水线结构，让学生在操作训练过程中仿佛置身于真实的生产场景之中，有效提升动手能力、创新思维以及知识运用水平，提前适应未来工作岗位的要求。

2. 多元元器件与工具配置 ：配备了丰富多样的电子元器件和电子产品装配工具，不仅助力学生夯实装配调试技能，还能基于现有产品进行二次开发，充分激发学生的创新潜能，培养其独立解决实际问题的能力。

3. 配套资料完善 ：为每种实训套件精心准备了元器件清单、焊接装配图以及调试指导书，全方位覆盖电路认知、设计、焊接、调试、检修等技能训练，保障学生学习过程的系统性与连贯性。

4. 扩展性强 ：可灵活配置通用电工电子实训挂箱，进一步拓展电工类、电子类实训项目范围，满足不同教学阶段和专业方向的多样化实训需求。

二、技术规格

1. 输入电源 ：三相四线（或三相五线）～ 380V±10% 50Hz，确保装置在标准工业电源条件下稳定运行。

2. 工作环境 ：温度适应范围广，从 -10℃到 +40℃，相对湿度在 25℃时低于 85%，海拔高度不超过 4000m，均能保持良好的工作状态，不受环境因素的过多限制。

3. 装置容量 ：小于 0.5KVA，能耗低，适合在学校教室、实训场地等不同场所长时间使用，无需额外配备大容量供电设备。

4. 外形尺寸 ：双人座尺寸为 1280mm×650mm×2000mm，布局合理，既满足两名学生同时进行实训操作的空间需求，又能有效利用教学场地面积，便于教室统一规划与管理。

三、实训配置与功能详解

电子工艺实训考核装置包含实训台、电源柜、实训套件、实训工具、实训挂箱等关键部件，采用两面双组型结构，正反两面功能资源对称且相同，大幅提升设备利用率。

（一）实训台

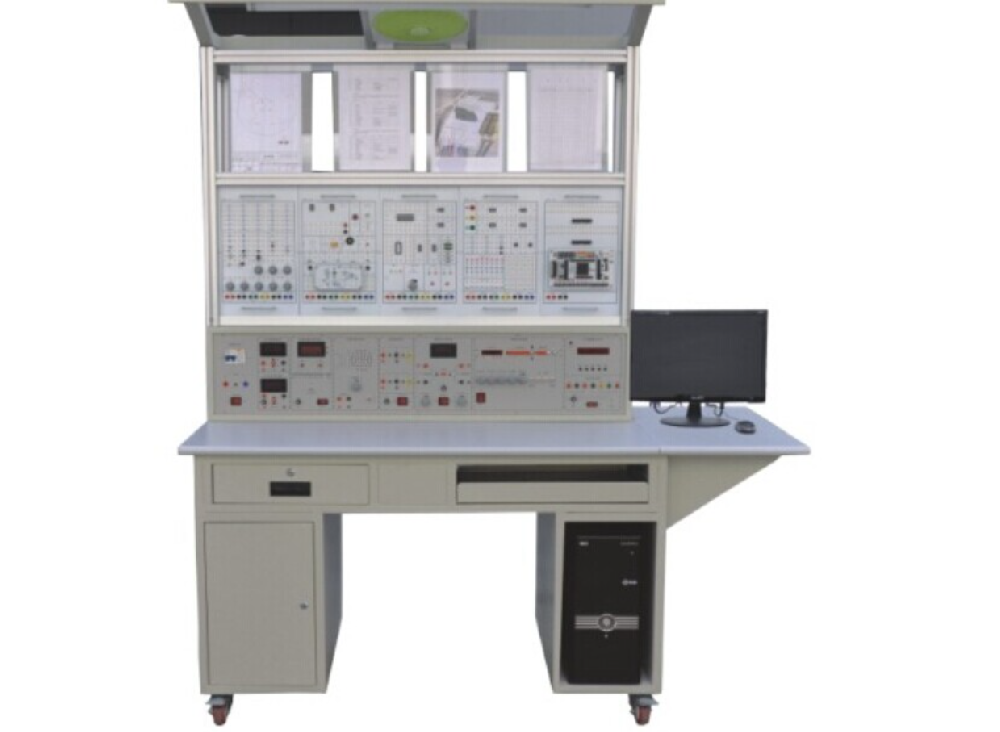

实训台由实训桌、实训面板、铝合金框架、顶部框架等构成，是整个实训装置的核心操作平台。

1. 正反两面各设有工具柜，可用于存放实训套件、工具及资料，方便学生随时取用；台面覆盖绿色防静电桌垫，有效防止静电对电子元器件造成损害；底部安装四个带刹车的万向轮，实现设备的便捷移动与稳固固定。

2. 两面的实训面板均提供九路 AC220V 电源插座接口以及四路固定直流电源，其中固定直流电源电压分别为 ±12V、±5V，每路均配备短路过流保护和自恢复功能，为实训挂箱及外配仪器设备提供安全可靠的工作电源。

3. 铝合金框架为双层设计，第一层用于挂放元件盒或实训挂箱，便于学生在不同实训环节快速切换所需器材；第二层的四个 PVC 夹板可夹放实训资料，使学生在操作过程中能够随时参考相关文档，提高学习效率。

4. 顶部框架配备电风扇和 30W 日光灯各两个，为学生创造舒适的工作环境，无论是炎热的夏季还是光线较暗的场所，都能保障实训的顺利进行。

（二）电源柜

1. 输入电源为三相四线（或三相五线）～ 380V±10% 50Hz，输出电流达 20A，具备强大的电力供应能力。

2. 配备电源插座、风扇、照明日光灯等电源控制系统，可同时为 10 个实训台提供工作电源，满足多人实训的用电需求；集成三相电源指示、漏电保护功能，全方位保障师生在使用过程中的安全，让实训教学无后顾之忧。

（三）实训套件（2 套 / 台）

（四）实训工具（2 套 / 台）

为满足不同实训项目的需求，配备了常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、热风台、焊锡丝、吸锡器、验电笔、工具箱等一整套实训工具。同时，还可根据用户特殊需求代办其他实训器材，确保学生在实训过程中能够得心应手地完成各项操作任务。

（五）实训挂箱（2 套 / 台）

1. hy - 01 常用元器件单元（一） ：汇集常用的电阻、电容、电感、数码管、二极管等基础元器件，为学生搭建电路提供丰富的材料选择。

2. hy - 02 常用元器件单元（二） ：包含电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器（0V、6V、10V、14V 抽头各一路及中心抽头 17V 两路）等元器件，进一步拓展电路设计的多样性与复杂性。

3. hy - 03 直流电源单元 ：一路可调直流电源，输出范围在 0～30V/1A 内连续可调，配备截止型短路软保护和自动恢复功能，同时设有三位半数显指示，方便学生精准调控电源参数，满足不同电子电路的供电要求。

4. hy - 04 测量仪表单元

• 直流数字电压 / 电流表一只：三位半数字显示，精度 0.5 级，电压表量程分 200mV、2V、20V、200V 四档，输入阻抗 10MΩ；电流表量程分 2mA、20mA、200mA、2000mA 四档，琴键开关切换选择，设有过载保护功能，保障测量过程的安全性与准确性。

• 交 / 直流数字电压表一只：三位半数字显示，精度 0.5 级，量程分 200mV、2V、20V 三档，琴键开关切换选择；交流数字电压表（真有效值）频带范围 10Hz～1MHz，满足对不同类型电压信号的测量需求，为电路调试提供可靠的参数依据。

5. hy - 05 信号源单元 ：能提供正弦波、三角波、方波三种波形，输出频率范围 2Hz～47kHz，幅度 0～12V 连续可调；频率计的测频范围为 0.1Hz～100kHz，为电子电路的信号分析与调试提供稳定的信号源支持，助力学生深入研究电路在不同信号输入下的响应特性。

四、实训项目丰富多样

1. 直流稳压电源的焊接与调试

2. 单端电流反馈他激式隔离开关电源的焊接与调试

3. 全硅六管超外差式调幅收音机焊接与调试

4. OTL 功率放大电路的焊接与调试

5. 多路抢答器焊接与调试

6. 脉宽调制控制器焊接与调试

7. 可编程定时器焊接与调试

8. 声光双控节电灯的焊接与调试

9. 门锁防盗报警器的焊接与调试

10. 光控音乐门铃的焊接与调试

11. A/D、D/A 转换的焊接与调试

12. 七彩循环装饰灯控制器的焊接与调试

13. 台灯调光电路的焊接与调试

14. 编码电子锁电路的焊接与调试

15. LED 数字钟的焊接与调试
