一、装置概述

在电气工程领域职业教育及技能鉴定的舞台上，机床电气技能实训考核鉴定装置正扮演着举足轻重的角色。此装置专为职业院校电气相关专业、社会电工考核机构以及各地市、县的维修电工、国家职业技术鉴定所（站）量身打造，旨在全方位满足其教学、实训、实习、考核与技能鉴定的多元需求。

鉴于其选材全部源自实际工业应用电器，装置在可靠性与使用寿命层面表现卓越。从外观设计来看，简约而不失美观，操作流程便捷，直观性极强，无论是用于课堂演示、实训实习，还是开展机床电气控制线路维修技能培训，亦或是进行全方位真实的机床电气故障排除技能训练，均能轻松胜任，对于提升学生的机床设备维修技能有着事半功倍之效。

二、装置特点详解

1. 集成化设计 ：以标准配电柜作为主体柜，巧妙利用双面空间，将 X62W 型万能铣床、T68 型卧式镗床、Z3040B 摇臂钻床、C6140 普通车床这四种常用典型机床线路整合于同一控制柜内。紧凑合理的结构设计，使得一台装置即可承载四种机床的实训考核任务，在有限空间内最大化发挥效能，显著提升经济效益，堪称理想的实训设备之选。

2. 直观性优势 ：学员通过实际操作，能够深入熟悉机床电气控制线路的原理架构与特性，对电气控制系统的运作逻辑有着清晰直观的认知，有助于夯实理论知识根基。

3. 技能培训适配性 ：配备的控制线路以及经特殊设计的电机，一方面可精准模拟各类实际机床的电气线路工况，另一方面也完全能够满足机床电气故障分析与排除训练的严苛要求，为学员提供无限接近真实工作场景的实操体验。

4. 便捷切换功能 ：借助一只转换开关，即可在两种机床电路之间实现迅速切换，极大地简化了操作流程，提高了实训效率，方便学员在不同机床电路间自由切换学习与练习。

5. 故障设置灵活性 ：支持人为设置故障点，仅需通过开关切换操作即可完成，为教师开展故障排除教学提供了多样化的教学场景，可根据教学进度与学员掌握程度，灵活设置不同类型、不同难度的故障，激发学员的故障排查与解决能力。

6. 安全保障与考核辅助 ：配电柜装配有电压型漏电保护器和电流型漏电保护器，全方位守护操作者的人身安全。同时，内置的定时器兼报警记录仪（服务管理器），日常可充当时钟使用，具备设定实训时间、定时报警、切断电源等功能。更为关键的是，它能自动记录因操作失误引发的漏电告警频次，为学员的考核成绩评定提供客观、统一的量化标准，确保考核的公正性与准确性。

三、技术参数概览

1. 输入电压 ：三相四线制交流电，电压范围在 380V±10%，频率稳定在 50Hz。

2. 工作环境适应性 ：环境温度可在 - 5℃～+40℃区间正常运行，相对湿度在 25℃时低于 85%，具备良好的环境适应能力，可应对不同地区的气候条件差异。

3. 装置容量 ：控制在 1.5KVA 以内，能耗低，运行成本可控。

4. 外形尺寸 ：长 800mm×宽 600mm×高 1500mm，体积适中，便于在教室、实训车间等空间合理摆放，不占据过多场地面积。

5. 设备重量 ：整体重量为 200kg，便于在一定范围内搬运与安装，稳定性良好。

四、装置结构组成

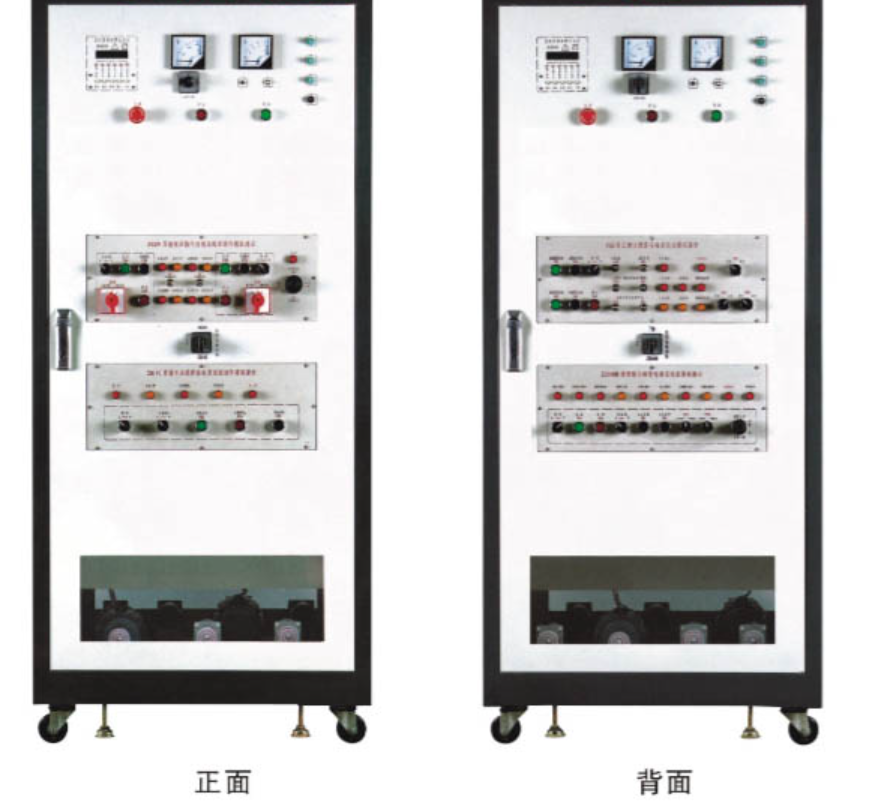

1. 控制柜门组件 ：柜门上集成有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关，以及启动、停止、急停按钮。此外，还配备了四种机床的操作按钮与动作指示装置，以及用于机床电路切换的专用开关。通过电压指示切换开关操作，电压表可分别精准指示电网的 Uuv、Uvw、Uwu 线电压值，交流电流表则实时监控负载状态。定时器兼报警记录仪（服务管理器）在日常作为时钟使用，实训过程中，能依据设定的实训时间精准触发定时报警，并自动切断电源，同时自动统计因操作不当导致的漏电告警次数，为学员技能考核提供科学依据。

2. 控制柜主体结构 ：涵盖四个机床电气控制线路、配套的故障设置盒以及演示电机等核心部件，各部分协同运作，保障实训考核的顺利开展。

五、实训项目覆盖范围

1. 开展低压电气结构的认知学习，帮助学员熟悉各类低压电气元件的外形、构造与基本功能，为后续深入学习打下坚实基础。

2. 针对 C6140 普通车床，进行系统的电气控制培训，涵盖启动、停止、调速等操作流程，让学员熟练掌握其电气控制系统的工作原理与操作要点。

3. 组织 C6140 普通车床电气线路排故考核，人为设置常见电气故障，如短路、断路、接触不良等，训练学员运用所学知识与技能，迅速定位并排除故障，提升故障处理能力。

4. 对 X62W 万能铣床开展电气控制培训，深入了解其复杂的电气控制系统，包括主轴传动、进给控制、冷却系统等环节的电气控制逻辑与操作方法。

5. 进行 X62W 万能铣床电气线路排故考核，模拟实际生产中可能出现的电气故障场景，考验学员的故障诊断与修复水平，强化其应对复杂故障的能力。

6. 开展 T68 型卧式镗床电气控制培训，掌握其主轴箱、工作台回转等部位的电气控制原理与操作技巧，熟悉各电气元件的协同工作方式。

7. 安排 T68 型卧式镗床电气线路排故考核，通过设置故障点，引导学员运用检测工具与分析方法，找出故障根源并予以排除，提升故障解决的准确性和效率。

8. 实施 Z3040B 摇臂钻床电气控制培训，学习摇臂升降、主轴箱移动等动作的电气控制流程，掌握电气系统的参数设置与调整方法。

9. 组织 Z3040B 摇臂钻床电气线路排故考核，模拟各类电气故障，培养学员在压力环境下快速、准确排除故障的能力，确保设备正常运行。

10. 通过实际操作各类机床，学员能够全面掌握常用机床的操作要领与技巧，包括开机准备、程序输入、工件装夹、加工过程监控以及关机保养等一系列操作流程，为今后从事机床操作岗位奠定扎实的实践基础。
