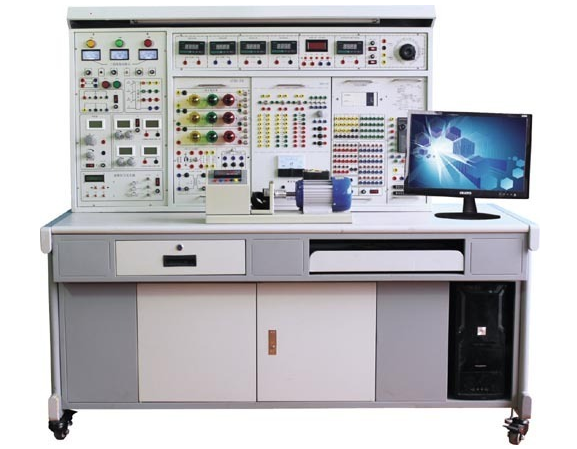

高性能电工电子电拖及自动化技术实训考核装置
一、概述
高性能电工电子电拖及自动化技术实训考核装置是我公司融合国内外同类产品的先进实训理念与科学实训模式精心研制而成。它专为高等院校、职业技术教育量身打造，适用于职业院校、中专、技校电工、电子、电拖、机电一体化、自动化等专业的教学与技术人员实训考核，是教育领域的理想选择。
该装置巧妙融合电工、电子、电力拖动、PLC、变频器、单片机、触摸屏等多元实训内容于一身。配备多块可自由组合的实训挂箱，实现教学资源的高效共享，达到一机多用的目的。创新性地将教学管理、教材、教案、实训、认证、考核有机整合，显著减少实训用房需求与管理人员配置，带来可观的经济效益，是各类教育机构新建、改造实训室的优选设备。
二、特点
安全性能卓越 ：实训屏上 380V 交流输出端配备单片机全程监控的过流保护装置，一旦相间、线间直接短路或过载，电流超出设定值，系统即刻告警并切断总电源。同时配备漏电保护装置，通过启动停止按钮精准控制实训台工作电源，全方位保障设备与人员安全。
测量仪表精度高 ：采用数字化、智能化模式的测量仪表，契合现代测量发展方向，为学生提供精准的测量数据，助力实验结果的可靠性与准确性。
综合性强大 ：将电工、电子、电力拖动、PLC、变频调速等多学科内容有机整合至一个实训台，学生可依据工厂现场操作规程开展小型工程设计实训，培养综合实践能力与工程思维。
实训灵活性高 ：实训深度与广度可根据需求灵活调整。挂箱式结构设计，更换便捷，可自由组合以满足不同实训要求。便于添加部件扩展功能或开发新的实训项目，适应不断更新的教學需求与技术发展。
结构性能优越 ：实训台整体结构合理、性能优越、配套完整。针对弱电与强电配置不同的实训连接线及插座，确保使用安全、可靠，为学生提供稳定的实训环境。
三、技术性能
工作电源 ：三相四线（或三相五线）～380V±5% 50Hz，适配标准工业电源，确保装置在常规实验室环境稳定运行。
环境适应性 ：温度适用范围 - 10℃～+40℃，相对湿度在 25℃时低于 85%，可在不同气候条件下正常工作。
装置容量 ：小于 1.5KVA，能耗合理，便于在普通实验室配置与使用，降低对供电系统的要求。
重量与尺寸 ：重量 220Kg，外形尺寸 1600mm×700mm×1500mm，便于搬运与安置，适合各类实验室空间布局。
四、实训装置基本配置及功能
高性能电工电子电拖及自动化技术实训考核装置主要由实训屏、实训挂箱、实训桌等组成，各部分功能如下：
（一）实训屏
实训屏采用铁质双层亚光密纹喷塑结构，搭配铝合金面板，为实训挂箱提供各类电源、信号源、测试仪表及实训器件等，是整个实训装置的核心部分。其功能具体如下：
控制及交流电源部分 ：
提供三相固定 380V 交流电源，相间、线间直接短路或过载时，由单片机全程自动监控并自动保护。通过电流型电压型漏电开关及启动和停止按钮控制实训台工作电源，具备告警和复位功能，确保电源使用的安全性与可靠性。
设有单相 0～250V/2A 连续可调交流电源一路，配备 0.5KVA 单相调压器，经整流环节可得 0 - 240V 连续可调直流电源，方便开展各类电力电子实验，且有表指示输出电压值，直观显示电源状态。
配备 2 只～220V 插座，为外部设备提供工作电源，满足扩展设备的供电需求。
配备实训用 250V/30W 日光灯管及支架一套，用于日光灯电路连接等实训，帮助学生掌握照明电路的安装与调试技术。
直流电源部分 ：
双路恒流稳压电源，输出电压 0 - 30V，内置式继电器自动换档，多圈电位器连续调节，使用便捷。输出电流 1.5A，具备预设式限流保护功能，配套 0.5 级数字电流表、电压表指示，电压稳定度与负载稳定度均为 10 - 2，纹波电压仅 5mv，为电子电路实验提供稳定的直流电源。
低压直流稳压电源提供 + 5V，+24V、±12V 电压，配备短路保护功能，满足不同低电压设备的供电需求，保障设备安全。
恒流源一路，0 - 500mA 连续可调，分 2mA、20mA、500mA 三档，配有数字式直流毫安表指示输出电流，具备输出开路、短路保护功能，可用于电子电路中的恒流供电实验。
函数信号发生器 ：功能丰富，可生成正弦波、三角波、方波、脉冲波、锯齿波、TTL 方波等多种波形。频率范围广，从 0.1Hz 到 2MHz，分七个频率档级。正弦波失真度低，10 - 30Hz < 3%，30Hz - 100KHz ≤ 1%。方波响应迅速，前沿 / 后沿 ≤ 100nS（开路）。输出幅度（开路）在 f＜1MHz 时 ≤15VP-P，1M＜f≤2MHz 时 ≤11Vp-p。具备直流偏置功能，输出阻抗稳定，占空比可调范围 10%～90％，支持压控振荡（VCF），输出衰减有 20dB、40dB、60dB 三档可选，满足不同信号源需求，为电子电路实验与测试提供多样化的信号激励。
频率计数器 ：测频范围宽达 lHz～l00MHz，六位数显，闸门时间可选 0.01S、0.1S、1S、10S，输入阻抗（AC 耦合）电阻分量约 500KΩ，并联电容约 100P，能够精确测量信号频率，为电路调试与分析提供准确的频率参数。
智能型真有效值交流数字电压表 ：采用美国模拟器件公司新型高性能 RMS 真有效值转换器与高速 MPU 单元设计，通过键控、数显窗口实现人机对话功能控制模式。测量范围 0 - 500V，频率范围 10Hz - 20Hz，档位自动调节，测量精度 0.5 级，具备数据存储与查询功能，可精确测量交流电压值，助力交流电路实验的数据采集与分析。
智能型真有效值交流数字电流表 ：同电压表一样采用先进设计，测量范围 0 - 5A，频率范围 10Hz - 20Hz，测量精度 0.5 级，具有数据存储与查询功能，可准确测量交流电流，为交流电路的功率计算与故障诊断提供可靠数据支持。
直流数显电压表 ：采用 ICL 公司高性能 AD 转换器与高速 MPU 单元设计，实现人机对话功能控制模式。具有自动与手动量程，测量范围 0 - 300V，测量精度 0.5 级，具备数据存储与查询功能，还有超量程报警、指示功能，确保直流电压测量的准确性和安全性。
直流数显毫安表 ：同样基于 ICL 公司高性能 AD 转换器与高速 MPU 单元设计，具备自动与手动量程，测量范围 0 - 2000mA，测量精度 0.5 级，拥有数据存储与查询功能，以及超量程报警、指示功能，精确测量直流电流，满足直流电路实验的电流监测需求。
智能型功率、功率因数表 ：由 24 位专用 DSP、16 位高精度 A/D 转换器和高速 MPU 单元设计构成，通过键控、数显窗口实现人机对话功能控制模式。采用 RTOS 设计思路并配备 PC 监控软件加强分析能力。可测量电路功率与功率因数，功率测量精度 0.1 级，功率因数测量范围 0.3 - 1.0，电压电流量程 450V 和 5A，能自动判别负载性质（感性显示 “L”，容性显示 “C”，纯电阻不显示），并存储测量数据供查阅，为电路功率分析与负载特性研究提供有力工具。
真有效值交流数字毫伏表 ：可精确测量各类复杂波形有效值，电压测试范围 1mV～450V（有效值），基本精度 ±1%，自动换档，三位半数字显示，每档均有超量程告警、指示功能。频率测试范围 10Hz～600KHz，输入阻抗 1MΩ，输入电容 ≤30pF，满足微弱信号测量与高频电路测试需求，拓展实验项目的深度与广度。
（二）实训挂箱
电路基础实训（一） ：可开展叠加原理、基尔霍夫定律、戴维南定理等实训，配备电阻、电感、电容，支持 R、L、C 串联谐振等实验，帮助学生掌握电路基础理论与基本技能。
电路基础实训（二） ：提供灯泡、稳压管等元件，完成电路元件伏安特性测绘、电容充放电实训，加深学生对电路元件特性的理解与应用。
交流电路实训（一） ：提供多种电容，进行日光灯功率因数提高、RLC 交流电路实训，提升学生对交流电路特性的认识与应用能力。
电路基础实训（三） ：开展仪表量程扩展实训，培养学生对测量仪表的改装与调试能力。
电工综合技能实训（一） ：进行电流表、电压表、欧姆表设计实训，锻炼学生电工仪表设计与制作技能。
电工综合技能实训（二） ：涵盖运算放大器应用、报警保护电路设计等实训，提升学生在模拟电路设计与应用方面的实践能力。
铁芯变压器、互感 / 电度表实训 ：配备铁芯变压器、互感线圈、电度表等，进行变压器测试、互感现象研究、电度表使用实训，增强学生对电气设备的测试与应用能力。
电子技术实训（一） ：提供低压交流电源、三极管等元件及多种固定线路实训板，支持分立元件组合或固定线路实训，培养学生电子电路组装与调试技能。
电子技术实训（二） ：配备译码显示器、逻辑电平开关等，可进行数字电路实验，提高学生在数字电子技术领域的实践水平。
继电接触控制（一） ：包含熔断器、按钮、变压器等元件，完成基本继电接触控制电路的安装与调试实训，让学生掌握继电接触控制的基本原理与应用。
继电接触控制（二） ：配备交流接触器、时间继电器等，进行时间控制、多设备控制等实训，拓展学生在继电接触控制领域的应用能力。
继电接触控制（三） ：提供行程开关、倒顺开关等，开展位置控制、正反转控制实训，进一步丰富学生的电气控制实践经验。
PLC 主机挂箱 ：配置三菱 FX1N - 40mR 主机，集成数字量 I/O、RS - 422 通讯口及相应输入输出口、开关等，搭配仿真教学软件与工控组态软件，实现 PLC 编程、控制实验，培养学生在工业自动化领域的编程与控制能力。
