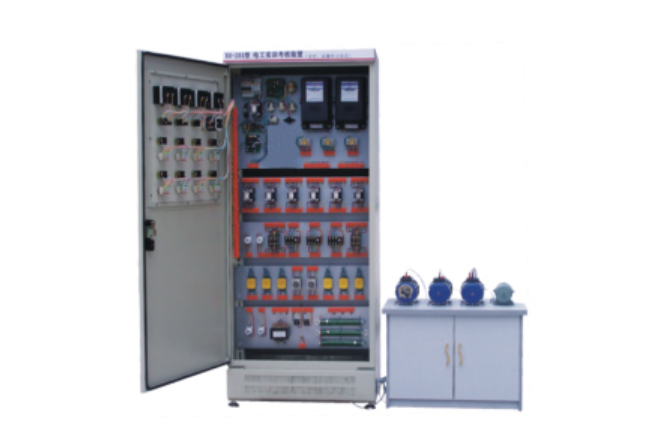

中级电工.电拖实训考核装置(柜式)

中级电工.电拖实训考核装置(柜式)

在电工、电拖实训考核领域，中级电工、电拖实训考核装置（柜式）以其卓越的性能和全面的功能，成为众多职业技能训练中心、职校、技校以及劳动职业技能鉴定部门的优选设备。这款装置紧密贴合劳动社会保障部颁发的 “工人技术等级标准” 和 “职业技能鉴定规范”，专为中级电工培训考核精心设计，完美融合培训学习、理论验证、实际操作能力以及考核鉴定等多种功能于一体。

产品优势

作为一款先进的中级电工、电拖实训考核装置（柜式），采用标准电气控制柜为主柜，巧妙运用柜体双面空间，科学布置各类电器及配套实验器材。它能够全方位覆盖初级电工考核鉴定中的电力拖动控制与照明电路实操项目，为学员提供丰富且实用的实践操作平台。

该中级电工、电拖实训考核装置（柜式）秉持理论联系实际的理念，将技能训练置于核心位置，充分彰显针对性、实用性和科学性。众多机构的实际使用反馈显示，其柜体设计精巧合理，实操简便易行，同时不占用过多空间。特别值得一提的是，为延长电器使用寿命，降低损耗，装置中各电器接点均与接线端子相连，学员在接线端子上进行接线操作，连接电机和电器以完成各项控制实验，有效减少材料消耗，保障设备长期稳定运行。其适用范围广泛，既适用于劳动职业技能鉴定部门，也满足各大、中专、技校、职校中级电工、电拖专业教学与实训考核需求。

结构与电器配置

中级电工、电拖实训考核装置（柜式）严格遵循标准电气控制柜规格进行设计制造，充分挖掘双面空间优势。柜内配备有满足各类照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，同时囊括电气控制所需的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等。

为了确保电器的耐用性与实验操作的灵活性，各电器接点均与接线端子相连，再由接线端子与被控制电气相接。这样的设计既方便学员进行各种复杂的电路连接，又有效延长了电器的使用寿命，为长期稳定的教学和实训提供了有力保障。

主要技术参数

• 输入电源 ：电压 AC380V±5%，电流 5A。

• 外形尺寸 ：700cm×500cm×1700cm。

• 设备重量 ：230Kg。

实验操作项目

中级电工、电拖实训考核装置（柜式）可开展丰富多样的实验操作，涵盖了照明电路、电动机控制电路以及各类电表安装与接线电路等多个方面。

照明电路

1. 触摸开关控制白炽灯电路

2. 白炽灯控制电路

3. 人体感应开关控制楼梯白炽灯电路

4. 声控开关控制楼梯白炽灯电路

5. 日光灯控制电路

电动机控制电路

1. 单相电动机控制电路

2. 并励直流电动机调磁调速电路

3. 并励直流电动机电枢回路串电阻调速电路

4. 并励直流电动机电枢回路串电阻二级起动控制电路

5. 并励直流电动机电枢反接法正反转控制电路

6. 异步电动机点动控制电路

7. 异步电动机自锁控制电路

8. 具有过载保护自锁控制电路

9. 异步电动机单向点动、起动控制电路

10. 异步电动机两地控制电路

11. 异步电动机联锁正反转控制电路

12. 正反转点动、起动控制电路

13. 双重联锁正反转控制电路

14. 自动往返控制电路

15. 位置开关作自动停止正反转起动控制电路

16. 带有点动的自动往返控制电路

17. 异步电动机星、三角控制电路

18. 接触器控制星、三角控制电路

19. 串电阻降压起动控制电路

20. 异步电动机反接制动控制电路

21. 异步电动机能耗制动控制电路

22. 双速电动机的切换运行控制电路

23. 手动顺序起动控制电路

24. 自动顺序起动控制电路

电表安装与接线电路

1. 单相电度表直接安装电路

2. 单相电度表间接安装电路

3. 电流互感器与电流表配用接线电路

4. 电压表、电流表安装电路

5. 三相四线有功电度表直接安装电路

6. 三相四线有功电度表间接安装电路

7. 三相四线无功电度表直接安装电路

8. 三相四线无功电度表间接安装电路

9. 一台电流互感器用于单相回路的接线电路

10. 两台电流互感器接成不完全星形接线电路

11. 三台电流互感器接成星形接线电路

12. 两台电流互感器差接接线电路

13. 三台电流互感器接成三角形接线电路

14. 万能转换开关和电压表测量三相电压接线电路

此外，还支持开展自由设计项目，为学员提供了广阔的学习和实践空间，激发学员的创新思维和实践能力。

配置清单

电工部分

电拖部分

控制面板部分
