初级电工.电拖实训考核装置(柜式)

初级电工.电拖实训考核装置(柜式)

在电工、电拖实训考核领域，一款优质的初级电工、电拖实训考核装置（柜式）至关重要，而初级电工、电拖实训考核装置（柜式）正是这样一款出色的产品，它依据劳动社会保障部的 “工人技术等级标准” 和 “职业技能鉴定规范”，为初级电工培训考核量身定制。

产品亮点

这款初级电工、电拖实训考核装置（柜式）以标准电气控制柜为核心，巧妙利用柜体双面空间，合理布局各类电器及实验器材，能够全面覆盖初级电工考核鉴定中的电力拖动控制与照明电路实操项目。在设计上，它遵循理论联系实际原则，着重技能训练，兼具针对性、实用性和科学性。众多职业技能训练中心、职校、技校的使用反馈表明，该柜体设计精良，实操便捷，占地面积小。

为延长电器使用寿命，降低损耗，装置中各电器接点均与接线端子相连，学生通过接线端子连接电机和电器，完成各项控制实验，有效减少材料消耗，保障设备长期稳定运行。其适用范围广泛，既适用于劳动职业技能鉴定部门，也满足各大、中专、技校、职校初级电工、电拖专业教学与实训考核需求。

结构与电器配置

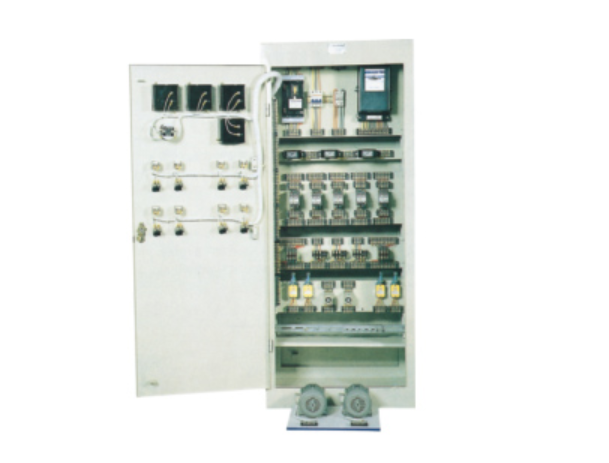

初级电工、电拖实训考核装置（柜式）严格按照标准电气控制柜规格设计制造，充分挖掘双面空间优势。柜内配备有满足各类照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，同时还囊括了电气控制所需的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等。

特别值得一提的是，为确保电器的耐用性，各电器接点均与接线端子相连，再由接线端子与被控制电气相接，这样的设计既保证了实验操作的灵活性，又有效延长了电器的使用寿命，为长期稳定的教学和实训提供了有力保障。

主要技术参数

• 输入电源 ：电压 AC380V，电流 5A。

• 外形尺寸 ：700cm×500cm×1700cm 。

实验操作项目

初级电工、电拖实训考核装置（柜式）可开展多种实验操作：

电力拖动控制电路

1. 单相起动停止控制电路

2. 异步电动机点动控制电路

3. 异步电动机两地控制电路

4. 异步电动机联锁正反转控制电路

5. 双重联锁正反转控制电路

6. 自动顺序起动控制

7. 手动顺序起动控制

8. 异步电动机星、三角控制电路

9. 异步电动机能耗控制电

10. 异步电动机反接制动控制电路

11. 自动往返控制电路

12. 正反转点动、起动控制电路

13. 带有点动的自动往返控制电路

14. 异步电动机自锁控制电路

15. 异步电动机单向点动、起动控制电路

16. 电阻降压起动控制电路

17. 车床控制电路

18. 电动葫芦电气控制电路

照明电路及其他

1. 白炽灯控制电路

2. 日光灯控制电路

3. 触摸开关控制白炽灯电路

4. 声控开关控制楼梯白炽灯电路

5. 人体感应开关控制楼梯白炽灯电路

6. 单相电度表直接安装电路

7. 单相电度表间接安装电路

8. 三相电度表直接安装电路

9. 三相电度表间接安装电路

10. 电压表、电流表安装电路

11. 一台电流互感器用于单相回路的接线电路

12. 三台电流互感器接成星形接线电路

13. 三台电流互感器接成三角形接线电路

14. 滚齿机控制电路

15. 单相电动机控制电路

16. 电流互感器与电流表配用接线电路

17. 两台电流互感器差接接线电路

18. 万能转换开关和电压表测量三相电压接线电路

配置清单

电工部分

电拖部分

控制面板部分
