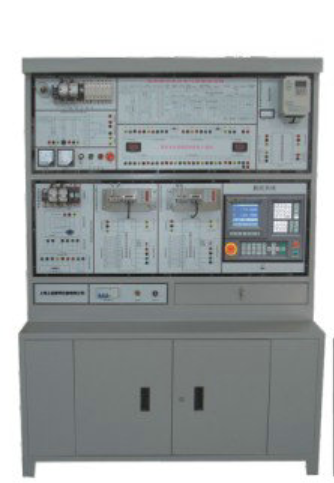

数控车床综合维修实训装置（国产系统）
数控车床综合维修实训装置（国产系统）是依据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部“振兴 21 世纪职业教育课程改革和教材建设规划”、“紧缺人才” 培训规划的教学要求，紧密结合生产实际和职业岗位的技能需求，专为职业学校的教学和实训需求而精心研制开发的高效实训设备。它广泛适用于高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业，以及非机电类专业的《数控设备维修》《数控加工技术》等必修课程模块，和《机床电路维修》选修课程模块的教学与实训工作。同时，在职业培训学校的安装、维修电工高级班、技师班、高级技师班和车床工中、高级和技师的培训和鉴定过程中也发挥着重要作用。
通过使用该装置，学生能够系统地掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项关键实验内容，从而达到工业生产现场实习的实际效果。该装置采用开放式结构和模块化设计，具备多功能性，既可用于日常教学活动，也能满足课程设计、毕业设计和实训实践的需求。这有助于显著提升学生在设计数控机床电气控制系统以及诊断数控设备故障方面的能力，使受训人员能够更好地适应市场需求，增强其在就业市场中的竞争力。此外，该装置还能为科研技术人员深入了解数控车床结构提供便利，为技术人员进行数控车床系统的二次开发创造有利条件。值得一提的是，该实验装置的主要器件均选用工控产品，确保了设备的稳定性和可靠性。
一、产品组成部分
数控车床综合维修实训装置（国产系统）主要由华兴数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动模块、伺服电机运行及电机输入输出模块、刀架接口板、开关电源以及配套的数控实训车床等核心部件组成，构成了一套完整的数控车床维修实训系统，为学生提供了全面的实践操作平台。
二、可开设的丰富实验实训考核项目
数控车床系统操作与编程实验，让学生熟悉数控车床的操作流程和编程方法，通过实际操作和编程练习，掌握数控加工的基本技能，为今后的实际工作打下坚实基础。
主轴变频单元的调试运行与故障诊断实验，使学生深入了解主轴变频调速技术，学会对变频单元进行调试和常见故障的诊断与排除方法，提高学生对变频调速系统的掌握程度。
全数字交流伺服电机运行与故障诊断实验，帮助学生掌握伺服电机的工作原理和控制方法，提高对伺服系统故障的分析和处理能力，增强学生对现代数控设备关键部件的理解和应用能力。
数控车床电气控制设计与分析实验，培养学生的电气控制设计能力，使其能够根据实际需求设计合理的电气控制电路，并进行性能分析和优化，为学生今后从事相关设计工作提供实践经验和理论支持。
数控车床机床回零点实验和机床超程限位实验，让学生掌握机床回零点操作的步骤和方法，了解回零点和超程限位保护的重要性及其在加工过程中的作用，确保加工过程的安全性和准确性。
电动刀架控制原理实验及接线与故障诊断实验，使学生了解电动刀架的工作原理和控制方式，学会正确的接线方法以及常见故障的诊断与维修技巧，提高学生对车床关键部件的操作和维护能力。
数控车床系统控制机床螺纹加工实验，让学生掌握螺纹加工的编程技巧和操作要点，能够熟练地进行螺纹加工实验，提高加工精度和质量，满足实际生产中对螺纹加工的需求。
数控车床的冷却与照明及故障诊断实验，让学生熟悉冷却与照明系统的工作原理和作用，学会对相关故障进行诊断和排除，保障设备的正常工作环境，延长设备使用寿命。
丝杆螺距误差补偿实验，帮助学生理解丝杆螺距误差对加工精度的影响，掌握误差补偿的方法和技术，提高加工精度，使学生能够更好地应对实际加工中的精度问题。
数控车床电子手轮实验，使学生学会使用电子手轮进行手动操作和精确控制，提高操作灵活性和准确性，特别是在一些需要精细调整的加工环节中发挥重要作用。
机床 RS232 串口通讯实验，让学生了解串口通讯的原理和应用，掌握通过 RS232 接口进行数据传输和设备通讯的方法，为学生今后处理设备之间的数据交互问题提供技术支持。
数控车床故障设计排除考核 28 项，通过设置各种常见故障，让学生在考核中锻炼故障排除能力，提高实际动手操作水平和问题解决能力，增强学生的实践应用能力和应变能力。
三、数控实训车床规格
三爪卡盘 ：160mm，能够满足不同类型工件的装夹需求，方便学生进行各种车削加工实验，确保工件装夹的稳定性和可靠性。
床身上最大回转直径 ：350mm，提供足够的加工空间，使学生能够加工较大直径的工件，拓展加工工艺的可能性，满足实际生产中的多样化需求。
最大工件长度 ：500mm，延长了加工范围，让学生能够进行较长工件的加工实践，提高加工效率和加工能力，适应不同长度工件的加工要求。
电动刀架 ：四工位，具备多种刀具的快速切换功能，方便学生在加工过程中根据需要及时更换刀具，提高加工效率和加工质量，实现复杂零件的一次装夹多工序加工。
主轴孔径 ：40mm，合理的设计孔径，既能保证主轴的强度和刚性，又能满足安装不同类型刀具的要求，为学生提供了良好的加工适应性和操作灵活性。
主轴转速、无级变速 ：200 - - - 1500rpm，提供宽泛的转速调节范围，适用于不同材质和加工要求的车削操作，让学生在实践中掌握合理选择转速的技巧，实现高效加工和精密加工。
主电机功率 ：0.75kw，具备足够的动力输出，保证车削加工的效率和质量，同时也能满足教学过程中对设备性能的要求，确保设备在长时间运行中的稳定性和可靠性。
机床尺寸（长 × 宽 × 高） ：1670×800×1300mm，占地面积适中，布局合理，便于在实训场地进行安置和操作，同时也能保证足够的操作空间和安全性，为学生提供良好的实践操作环境。
机床重量 ：450kg，整机重量适中，保证了设备的稳定性和可靠性，在教学过程中能够承受一定的冲击和负荷，确保加工过程的平稳进行。
车削对象 ：硬质工程塑料、木头制品，这些常见的加工材料为学生提供了多样化的实践机会，使他们能够熟悉不同材质的加工特性，积累丰富的实践经验，提高学生的实际操作能力和适应能力。
四、技术性能指标
输入电源 ：三相四线制 380V 交流电源，确保设备的正常运行和稳定供电，满足工业级设备的用电需求，为实训教学提供可靠的电力保障。
结构 ：考核柜采用铁质钣金喷塑结构，坚固耐用，能够承受频繁的操作和实训过程中的各种应力，保证设备的使用寿命和安全性，为学生提供稳定的实践操作平台，降低设备维护成本。
工作环境 ：温度范围为 - 10℃–+40℃，适应不同季节和地区的教学环境要求，确保设备在各种气候条件下都能正常运行，不受温度变化的影响，保障教学活动的顺利进行，提高设备的环境适应性和可靠性。
整机功耗 ：小于 3KW，能耗较低，符合节能要求，有利于降低学校的运营成本，同时也体现了设备的高效性能，在满足教学需求的同时，减少了能源消耗，符合可持续发展的理念。
考核柜尺寸 ：1370×600×1890mm，占用空间适中，便于在教室或实训场地进行合理布局和安排，提高空间利用率，同时也能保证操作人员有足够的活动空间，确保实训过程的安全性和便利性，为师生提供舒适的教学和实训环境。
数控车床综合维修实训装置（国产系统）以其全面的功能、丰富的实训项目、精准的技术性能和良好的教学效果，为职业教育的数控维修人才培养提供了强有力的支持。它不仅能够帮助学生掌握扎实的数控维修理论知识和实践技能，还能有效提高学生的就业竞争力和适应能力，为数控技术应用领域培养出更多高素质的专业人才，满足市场需求和产业发展对数控维修人才的迫切需求。在职业教育的数控教学领域，该装置以其卓越的性能和广泛的应用前景，必将成为培养数控专业人才的得力助手，助力学生在数控维修领域的职业发展道路上走得更加稳健和长远。
