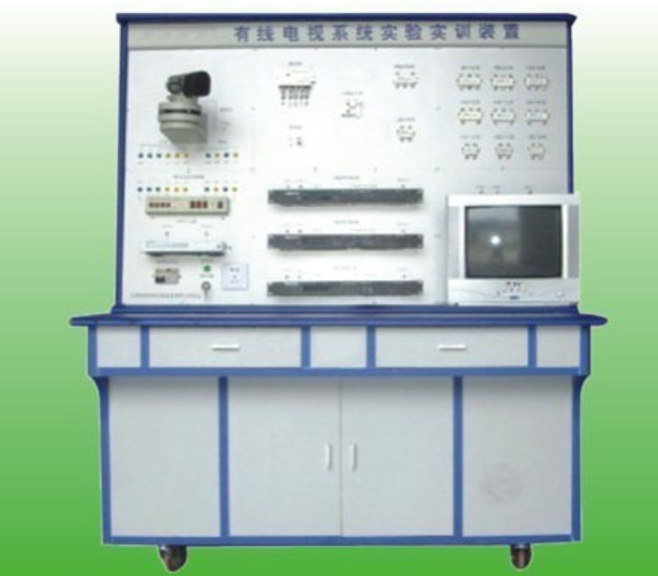

有线电视系统实验实训装置

有线电视系统实验实训装置

在有线电视领域的学习与实践中，有线电视系统实验实训装置宛如一座桥梁，连接着理论知识与实际操作技能。它凭借丰富多元的功能与完善的技术配置，助力学生全方位、系统性地掌握有线电视系统的精髓，成为有线电视领域专业人才的有力“助推器”。

一、实训功能：全面覆盖有线电视系统核心操作

该实训装置为学生搭建起深入了解有线电视系统的大舞台。学生可以踏上元件认知之旅，细致探究有线电视系统中各类元件的外观、功能、在系统中的关键作用，明晰系统的总体组成架构以及各部分协同运作的内在原理，为后续实践操作筑牢理论根基。

在操作演示方面，实训装置 “身手不凡”。它支持开展形式多样的有线电视系统操作演示，让学生直观领略有线电视系统在实际运行中的各种操作流程与功能展现。无论是基础的连线与端子制作，还是稍显复杂的调制器解、调器和场强仪的操作，亦或是电视信号的精准测试，都能轻松应对。在分配器和分支器的安装与连接上，学生可反复实践，熟练掌握其布局要点和连接技巧。放大器和衰减器的操作与连接实训，助力学生理解信号强度调控的精髓。系统的设置及调试实训，培养学生对整个有线电视系统的个性化配置与优化能力。线路的设计与连接实训，则激发学生根据实际场景规划线路走向的创造力。元件的结构识别与安装、按线路图连线等操作，强化学生对元件细节的认知和动手组装能力。最终，学生还能亲手设计并安装一个简易应用系统，将所学知识落地为应用实际成果。

此外，该装置聚焦于故障诊断与处理能力的培养。学生能够利用它进行线路故障的判断与处理实训，在模拟的故障场景中，学会运用专业方法排查线路问题并迅速修复。针对捷变频调制器或解调器设置错误，学生可以开展判断与纠正实训，精准定位参数偏差，掌握正确设置技巧，保障有线电视系统稳定运行。

二、技术指标：保障实训装置稳定可靠的 “硬核” 依据

在工作电压方面，该装置采用单相三线 220V±5% 50Hz 的常规电源模式，确保其在常见用电环境下的可靠启动与持续运行，额外无需复杂的供电配置，方便融入各类实验室环境。

整机容量控制在小于 200W 的水平，兼具高效运行与节能环保优势，长时间实训操作也不会因功率过高产生能源浪费或设备过热问题。

外型尺寸为 150×70×180cm³，科学合理的体积设计，既保证了装置涵盖丰富的实训组件和功能模块，又使其在实验室空间占用上保持适中，便于合理布局实验室整体设备摆放。

安全保护措施全面，配备漏电自动保护装置和接地保护功能，师生为提供全方位安全防护。一旦出现漏电意外，装置能瞬间响应，自动切断电源，杜绝触电事故风险，让实训过程安心无忧。

故障设置功能强大，依托内置的故障设置模块，可灵活模拟捷变频调制器或解调器设置故障，以及硬件线路各类常见故障场景。这为学生创造了贴近真实的故障排除训练环境，使其在反复实践中积累应对复杂故障的诊断与解决经验。

系统恢复功能便捷高效，拥有软件快速恢复功能，当实训过程出现系统紊乱或错误配置，时能迅速一键恢复至初始状态，节省大量重新调试时间，保障实训连贯性。

三、主要配置：汇聚丰富实训资源的 “百宝箱”

从分支器来看，二分支、三分支、四分支各配备 3 只，满足不同分支线路搭建与信号分配实验需求，学生可灵活组合，模拟多种家庭或办公环境下的有线电视信号分支场景。

分配器配置涵盖 1 只三分配和 1 只四分配，搭配分支器使用，实现信号的精准分配与管理，助力学生掌握信号分配原则和方法。

混合器 1 台，承担起多路信号整合重任，学生借此学习如何将不同来源的信号高质量混合，确保混合后信号稳定传输至终端设备。

捷变频调制器 2 台、捷变频解调器 1 台，作为信号关键处理单元，为学生提供了丰富的信号调制解调实验素材，通过调节、设置和操作实训，深入了解信号转换过程和参数优化。

衰减器 1 个、电平表 1 台、放大器 1 台，共同构成信号调控与测量组合。学生利用它们进行信号强度的精确调控与测量，学习如何优化信号传输质量，保障信号在不同线路条件下的最佳传输效果。

节目源 1 台、彩电 1 台、数字自动对焦一体化摄像机 1 台、控制器 1 台、云台 1 台，构成模拟实际有线电视信号产生、传输、控制与显示的完整链路。学生在实验中仿佛置身真实有电视线系统环境，完成从信号生成到终端呈现的全流程操作。

F 头 20 只、有线电视线 50 米、钳子 1 把，则是有线电视线路搭建的基础工具与材料。学生通过亲手制作连接线缆及 F 头端子，掌握线路制作工艺和连接技巧，为系统稳定运行构建坚实的物理链路。

故障设置模块 1 套，是有线电视系统故障诊断与排除实训的核心组件。它配合装置整体，营造出逼真的故障场景锻炼，学生故障思维与实操排障能力。

密度板双贴面进口防火板实训桌、实训屏架、电脑桌以及 145×85cm 优质铝塑板丝网印刷面板，构成舒适、安全且专业的实训操作平台。防火板材质确保实验环境防火安全，丝网印刷面板清晰展示线路图与操作指引，方便学生规范操作。

四、实训项目：循序渐进的有线电视技能进阶之路

实训开启阶段，学生从有线电视系统元件、作用、组成原理和的认识实训起步。通过观察、触摸和查阅资料，熟悉每一个元件的 “脾气秉性”，理解它们如何相互配合构建起完整的有线电视系统，为后续操作筑牢知识底座。

随后进入基础功能实践环节，开展有线电视系统的基本功能演示操作实训。学生亲眼见证有线电视系统在正常运行状态下的信号传输、分配与显示全过程，加深对理论知识的理解，感受有线电视系统魅力。

捷变频调制器与解调器的专项实训紧随其后。实训三至实训四分别聚焦于捷变频调制器和解调器的调节、设置和操作。学生深入钻研设备参数设置，反复实践操作流程，精准掌控信号调制解调环节，为高质量信号传输奠定基础。

信号混合操作实训（实训五）让学生学习如何将多路信号合理混合，把握信号混合比例与技巧，确保混合后信号兼容性与稳定性。而放大器（实训六）、衰减器（实训七）和场强仪（实训八）操作实训，则侧重于信号强度的精细调控与测量，学生学会运用专业仪器优化信号传输质量，保障信号在复杂线路环境下仍能清晰、稳定呈现。

分配器与分支器实训（实训九至实训十）着重培养学生的信号分配与管理能力。通过元件认识、配置计算和安装操作，学生能够根据不同场景需求，科学设计信号分配方案，实现信号高效利用。

连接线缆及 F 头端子制作实训（实训十一）是学生动手能力的试金石。从裁剪线缆到制作端子，每一步都要求精细操作，学生在实践中掌握线路制作工艺，为系统搭建坚实物理基础。

调制器与解调器安装连接原理实训（实训十二至实训十五）引导学生深入探索设备安装布局与连接方式。从单一设备安装到多设备组合连接，学生逐步构建起完整有线电视系统架构，理解不同连接方式对信号传输的影响。

线路故障判断与处理实训（实训十六）以及指定线路连接实训（实训十七），将学生推入故障模拟实战场景。面对复杂故障，学生运用所学知识与技能，逐步排查、精准定位并有效解决，显著提升故障诊断与修复能力。

最终，设计并安装一个简易应用系统操作实训（实训十八）作为集大成项目。学生整合全部所学知识与技能，独立完成从系统设计、元件选型、线路搭建到设备调试的全流程任务，创造出具有实际功能的简易有线电视应用系统，实现从知识学习者到系统构建者的华丽转身。

有线电视系统实验实训装置凭借强大实训功能、可靠技术指标、丰富资源配置以及循序渐进实训项目，全方位满足有线电视领域人才培养需求。它为学生打造了一个理论与实践紧密融合的学习环境，助力学生在有线电视技术的海洋中乘风破浪，成长为行业栋梁之材。
