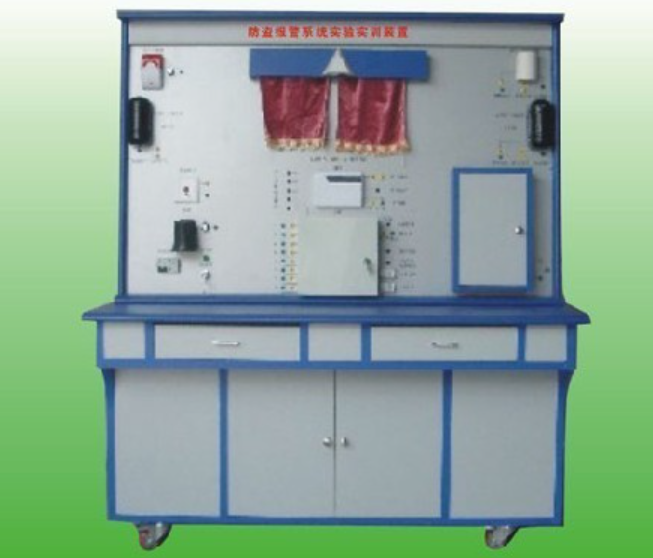

防盗报警系统实验实训装置

防盗报警系统实验实训装置

实训功能

防盗报警系统实验实训装置为学生提供了一个全面而深入的学习平台，使其能够充分了解防盗报警系统的各个关键要素。通过该装置，学生可以深入了解系统中各种元件的具体功能、相互之间的作用关系、整体的组成架构以及运行原理，为后续的实训操作奠定坚实的理论基础。

在实际操作方面，本实训装置具备丰富多样的功能演示与操作实训项目。学生可以直观地观察防盗报警系统的基本功能演示，深入理解系统在正常状态下的运行机制。同时，能够对无线红外探测器和接收器进行操作演示，掌握其工作原理和使用方法。此外，学生还可以学习键盘操作的各项说明，熟练掌握键盘直接启动、进入和退出编程模式等操作流程。遥控器的布防与撤防操作、用户密码与权限的设置与管理、多种布防操作方式（如常规布防、强制布防、瞬时布防、居家布防、瞬时居家布防等）以及防区的相关操作（包括旁路操作、撤防与撤消报警操作、布防类型操作、响铃类型操作、开路提示音操作、旁路允许操作、群旁路允许操作等）也都能在该装置上进行有效的实践训练。软防区报警操作、电话报告及报警通讯设置操作、接收机电话号码设置操作、单位控制设置操作、报告项目设置操作、密码指令操作、警铃时间操作、退出预警操作、警铃反转操作、振铃回叫操作、防区 LED 抑制操作、控制主机复位操作、关闭 / 重开控制主机操作等实训项目，让学生能够全面掌握防盗报警系统的各项操作技能。元件的结构识别与安装、按线路图进行各部分的连线以及设计并安装一个简易应用系统等实训内容，进一步培养了学生的动手能力和实际应用能力。线路故障的判断与处理、程序设置错误的判断与纠正等实训项目，则有助于提高学生对系统故障的诊断和解决能力。

技术指标

• 工作电压 ：单相三线 220V±5% 50Hz，确保了设备在常规电源环境下的稳定运行。

• 整机容量 ：小于 200W，具有较低的能耗，满足节能环保的要求。

• 外型尺寸 ：150×70×180cm³，合理的设计尺寸，既保证了设备的完整性，又方便放置和使用。

• 安全保护 ：具备漏电自动保护装置和接地保护，为使用者提供了可靠的安全保障，有效防止意外事故的发生。

• 故障设置 ：设有故障设置模块，可方便地进行控制器设置和硬件线路的故障设置与排除，有助于培养学生的故障诊断和排除能力。

主要配置

• 安防报警主机 ：作为系统的核心设备，1 台安防报警主机能够对整个防盗报警系统进行有效的控制和管理。

• 无线遥控 / 接收器 ：1 套无线遥控 / 接收器，实现了对学生在遥控操作方面的训练，提高了系统的灵活性和便捷性。

• 无线红外探测器和接收器 ：1 个无线红外探测器和接收器，用于检测和接收红外信号，是系统的重要组成部分。

• 交换机 ：1 台交换机，负责数据的传输和交换，保障了系统内部信息的高效流通。

• 电话机 ：2 台电话机，可用于电话报告及报警通讯设置等操作实训，使学生熟悉报警通讯的相关流程。

• 声光报警器 ：1 个声光报警器，在系统检测到异常情况时发出声光报警信号，提醒用户采取相应的措施。

• 警号 ：1 个警号，进一步增强了报警的效果和威慑力。

• 幕帘探测器 ：1 个幕帘探测器，对特定区域进行监测，提高了系统的防护能力。

• 二光束对射探测器 ：1 套二光束对射探测器，通过红外对射的方式进行报警监测，增加了系统的可靠性和准确性。

• 被动红外探测器 ：1 个被动红外探测器，能够检测到人体红外辐射的变化，实现了对人员活动的监测。

• 紧急按钮 ：1 个紧急按钮，在紧急情况下可迅速触发报警，及时应对各种突发状况。

• 门磁 ：1 套门磁，用于检测门窗的开关状态，是防范外来入侵的重要设备。

• 故障设置模块 ：1 套故障设置模块，为故障设置、判断及排除等实训项目提供了有力的支持。

• 实训桌和实训屏架 ：密度板双贴面进口防火板制成的实训桌和实训屏架，具有良好的防火性能和耐用性，为实训操作提供了稳定的平台和空间。

• 面板 ：1 块 145×85cm 优质铝塑板丝网印刷面板，上面印有清晰的线路图和相关标识，便于学生进行线路连接和操作。

实训项目

• 基础认知类实训项目 ：防盗报警系统元件、作用、组成和原理的认识实训，帮助学生建立起对防盗报警系统的初步认识，为其后的实训操作打下坚实的理论基础。

• 系统操作演示类实训项目 ：防盗报警系统的基本功能演示操作实训，让学生直观地了解系统的各项基本功能，加深对理论知识的理解；无线红外探测器和接收器演示操作实训，使学生熟悉无线红外探测器和接收器的工作原理和使用方法；键盘操作说明及键盘直接启动操作实训，让学生掌握键盘的各项操作功能和使用技巧；进入和退出编程模式操作实训，使学生能够熟练地对报警主机进行编程设置。

• 功能操作类实训项目 ：遥控器的布防与撤防操作实训、用户密码与权限操作实训、常规布防操作实训、强制布防操作实训、瞬时布防操作实训、居家布防操作实训、瞬时居家布防操作实训、防区旁路操作实训、撤防与撤消报警操作实训、防区布防类型操作实训、防区响铃类型操作实训、防区开路提示音操作实训、防区旁路允许操作实训、防区群旁路允许操作实训、软防区报警操作实训，这些实训项目涵盖了防盗报警系统的主要功能操作，让学生能够在实践中熟练掌握各种操作技能，提高应对不同场景的能力。

• 设置与编程类实训项目 ：电话报告及报警通讯设置操作实训、接收机电话号码设置操作实训、单位控制设置操作实训、报告项目设置操作实训、密码指令操作实训、警铃时间操作实训、退出预警操作实训、警铃反转操作实训、振铃回叫操作实训、防区 LED 抑制操作实训，通过这些实训项目的训练，学生能够掌握防盗报警系统的各种设置和编程方法，满足不同用户的需求，提高系统的个性化配置能力。

• 系统维护类实训项目 ：控制主机复位操作实训、关闭 / 重开控制主机操作实训、线路故障的判断与处理实训、程序设置错误的判断与纠正实训，帮助学生了解防盗报警系统的日常维护和故障排除方法，提高系统的稳定性和可靠性。

• 系统搭建与设计类实训项目 ：元件的结构识别与安装实训、按线路图将各部分连线实训、设计并安装一个简易应用系统实训，培养学生的动手能力和系统设计能力，使学生能够独立完成防盗报警系统的安装、调试和优化工作。
