柔性自动化生产线实训系统（八站）

KCGJD-15型柔性自动化生产线实训系统（八站）

一、产品概述

柔性自动化生产线实训系统（八站）专为职业教育设计，培养适应工业4.0的复合型人才。它模拟工业自动化生产线，融合机械、电气、自动化与信息技术，具备机械装调、气路搭建、电机驱动等实训功能，满足教学和实训需求。

二、产品组成

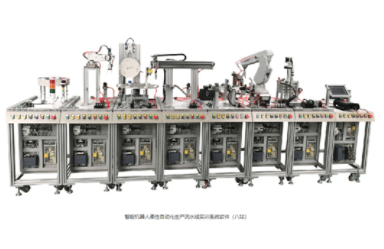

系统由1个主站（主控单元）和8个从站组成，包括上料检测、搬运、加工与检测、搬运分拣、传送分拣、搬运安装、安装和分类单元。各单元采用800720780mm的支撑平台，支持单站控制和联机通讯。

三、整机参数

• 整机尺寸：长800宽720高1400mm

• 整机容量：≤2.0KVA

• 适用电源：220VAC±10%（50Hz）

四、产品特点

1. 工业级配置：标准件选自工业一线品牌，非标件加工和电气配线符合工业标准，缩小与工业设备的差距。

2. 模块化设计：支持单站控制和联机通讯，便于教学和实训的灵活组织。

3. 功能全面：涵盖机械装调、气路搭建、电机驱动、工业机器人应用等实训功能，提高学生的实训效果。

4. 一体化设计：配置自锁脚轮和配电网孔板，确保实训的安全和便捷。

5. 软件支持：配备学生实训技能评分系统、工业4.0仿真实训软件和物联网自动化应用软件平台，支持故障设置、仿真模拟、数据分析与管理。

五、技术参数

• 输入电源：单相三线AC220V ±10% 50Hz

• 工作环境：环境温度-5℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

• 装置容量：＜1.5kVA

• 设备外型尺寸：376cm×180cm×150cm

• 单站工作台尺寸：860mm×470mm×1500mm

六、系统组成详情

（一）上料检测单元

组成：料斗、回转台、货台、螺旋导料机构、直流减速电机（10W/24V 5r/m）、光电开关、电气安装板等。

功能：将工件从回传上料台依次送到搬运工位。

技术指标：

实训内容：

1. 传感器实验

2. 机械安装调试实验

3. 电气回路实验（一）

4. PLC基本指令学习和实际应用实验（一）

5. 上料程序控制实验

6. 系统故障检测实验

7. 联网程序控制实验（一）
