煤矿防冲作业实操智能培训装置：提升煤矿安全作业水平的利器

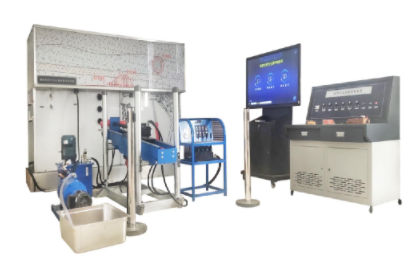

KCMA-09型煤矿防冲作业实操智能培训装置

一、概述

煤矿防冲作业实操智能培训装置是专为煤矿冲击地压防治人员设计的培训与考核设备。该装置以综采工作面冲击地压安全防护实操装置为本体，与智能考试系统连接，对学员进行培训和考核。考核完毕后，系统自动打分，并上传至考试终端，对信息进行综合管理。通过模拟真实的井下防冲作业环境，让学员在安全、高效的环境中学习防冲工作的各种行为规范和技术技能，提高煤矿安全生产水平。

二、系统构成

（一）模拟综采工作面

模拟综采工作面断面以煤层钻孔卸压形式布置，可实现安全环境检查、支护增加密度、对煤层、岩层冲击地压的预测和预防。钻孔卸压位置采用10mm透明亚克力板，直观展示钻孔角度、位置、深度及布置。模拟瓦斯传感器1.0报警断电功能，让学员熟悉井下防冲作业流程。

（二）四柱式液压回转钻机

该钻机整机重量轻、操作简单、故障率低，采用分体式布局，由主机、泵站、操作台和胶管附件组成。各部分拆装方便、便于搬运。

• 主要性能参数：

• 钻孔深度：10m

• 额定转矩：50N•m

• 额定转速：60r/min

• 回转额定压力：14Mpa

• 进给额定压力：8Mpa

• 给进力：13kN

• 起拔力：8kN

• 推进行程：700mm

• 空载推进速度：100mm/min

• 返回速度：60mm/min

• 噪声：90dB(A)

• 油箱有效容积：75L

• 架柱高度：1500mm

• 额定功率：3kW

• 电机电压：380V

• 圆钻杆直径：Φ42mm

• 地质钻头直径：φ56/Φ75mm

• 操作台外形尺寸：530×526×675mm

• 主机重：165kg

• 泵站尺寸：500×500×700mm

• 泵站重量：60kg

（三）显示部分

采用55英寸高清液晶触摸显示一体机，内部主机配置为Intel Core I5四核处理器，8G内存，128G固态硬盘，集成高清晰立体音效声卡和10/100/1000M自适应网卡。显示器自带音响系统，音量可自行调节，提供清晰声音效果的同时，避免多台设备同时工作时互相产生干扰。

（四）智能电子产品一键式设计

同一物理按键完成Android系统和Windows系统的节能熄屏操作，通过轻按按键实现节能熄屏/唤醒，长按按键实现关机。具备电视遥控功能和电脑键盘常用的F1至F12功能键及Alt+F4、Alt+Tab、Space、Enter、windows等快捷按键，可实现一键开启交互白板软件、PPT上下翻页、一键锁定/解锁触摸及整机实体按键、一键冻结屏幕、一键查看整机温度、一键黑屏的功能。

（五）二代身份证识别设备

在进行考核操作时，需要使用身份证验证系统进行身份确认，验证成功后，可进入考核系统。考核完成后，可将身份信息和考核成绩上传并储存至服务器，对信息进行综合管理。

（六）防冲操作作业系统软件

系统软件主体包含训练模式和考核模式，严格按照考试标准进行设计。软件场景中的素材均根据煤矿防冲工作现场场景1:1比例进行建模设计制作，满足防冲操作作业基础规范要求，可进行防冲作业环境安全检查、钻机试运转，钻孔安全操作，添加钻杆，拆卸钻杆，停钻等防冲工的仿真模拟操作，以及防冲预测常用指标测定的模拟操作。

三、可完成实操内容

1. 工作面冲击机理：选择煤层钻孔卸压能让作业人员班前实操钻机班前检查，液压系统、供水系统及钻机钻具是否完好。钻孔卸压位置采用10mm透明亚克力板，能直观展示钻孔角度、位置、深度及布置，模拟瓦斯传感器1.0报警断电功能。

2. 实操钻机打孔及钻杆安装：在模拟工作面上能实现作业人员实操钻机打孔及钻杆安装。

3. 采煤工作面剖切面及回风顺槽剖切面：可体现煤层、顶板岩层及钻孔卸压方式。

4. 工作面冲击机理形成：采用高亮度LED灯光显示半孤岛高应力集中区、集中动载区、冲击启动区、集中静载区。

5. 实操钻机（仿真）：正转、反转、调整钻孔上升、下降角度、前进、后退、拆装钻杆、钻头。

四、模型主体为钢结构

1. 局部模型材料：采用ABS板，亚克力板、树脂浮雕岩石板、10mm有机玻璃板、Φ90mm玻璃管等高档材料，电脑精雕。

2. 电器控制系统：所有电器控制系统材料原件，均按国标配置。

3. 模型本体装饰：采用UV板材与不锈钢装饰。

4. 模拟综采工作面尺寸：3m×1.2m×1.7m

5. 钻机尺寸：2m×0.6m×1.6m

6. 显示屏尺寸：55英寸

7. 电压：380V

8. 功率：4.5KW

煤矿防冲作业实操智能培训装置以其高度仿真、安全高效的特点，为煤矿防冲作业人员提供了全面、系统的培训和考核解决方案，助力提升煤矿安全生产水平。
