KCMA-10型瓦斯检查作业实操智能培训装置
一、概述
瓦斯检查作业实操智能培训装置是专为煤矿瓦斯检查人员设计的培训与考核设备。该装置以瓦斯检查作业实操考试装置为本体，与智能考试系统连接，对学员进行培训和考核。考核完毕后，系统自动打分，并上传至考试终端，对信息进行综合管理。通过模拟真实的井下瓦斯检查作业环境，让学员在安全、高效的环境中学习瓦斯检查的操作流程和技术规范，提高煤矿安全生产水平。
二、设计依据及标准
该装置的设计依据为国家煤矿安全监察局印发的《煤矿特种作业安全技术实际操作考试标准》（煤安监行管〔2016〕19号）中的煤矿瓦斯检查作业安全技术实际操作考试标准。具体考核科目包括：
便携式光学甲烷检测仪安全操作（K1）
甲烷、二氧化碳、一氧化碳浓度检测安全操作（K2）
组卷方式由K1和K2两个科目组成试卷，考试成绩总分为100分，80分以上为合格，考试时间不超过30分钟。
三、系统构成及功能
（一）瓦斯检查操作作业硬件

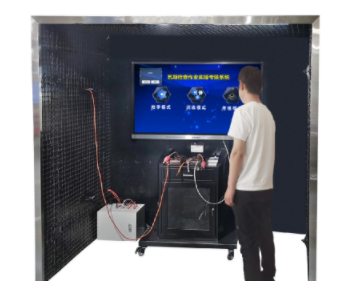

瓦斯检查作业操作设备
瓦斯检查实操装置规格：1.9m×1.2m×1.8m
电压：220V
功率：2KW
重量：120KG
模型主体：钢结构
对光学瓦斯检测仪进行检查、归零
正确使用光学瓦斯检测仪
处理井下应急突发情况
进行光学瓦斯检测仪的安全操作
进行甲烷、二氧化碳、一氧化碳浓度检测安全操作
硅胶含水率≤5%，钠石灰对二氧化碳吸收力大于19%
Φ12×500mm
50ppm和500ppm
每次进排气量：50±5% mL，密封阻力：1.11MPa
测量范围：（0.00～4.00）%，报警点：（0.50～2.50）% CH4
测量范围：(0～10)%，基本误差：±0.3%，分化板分辨率：0.5%
每个考位配备统一气样模拟平台控制线路板、压力控制电机、压力泵、温度传感器
模拟光干涉甲烷检测仪与智能考试系统实时连接，支持多种检测动作
断面为矩形，采用箱体式钢结构，规格为1.9m×1.2m×1.8m
“煤矿瓦斯检查作业实操考核注意事项”图板1块
“严禁烟火”标志1块
加装传感器改造光学甲烷检测仪1台
光学瓦斯检测仪1台
便携甲烷检测报警仪1台
气样采样器1个
一氧化碳检定管（50ppm和500ppm各1盒）
瓦斯检测仗1个
硅胶、纳石灰各1瓶
模拟巷道1段
组成：
模拟巷道：
光干涉甲烷检测仪智能测试系统：
气体浓度生成系统：
光学瓦斯检测仪：
便携甲烷检测报警仪：
气样采样器：
一氧化碳检定管：
瓦斯检测仗：
硅胶、纳石灰：
功能：
技术指标：
规格：
智能控制部分
符合GA450-2013标准，读卡响应速度：<1s，阅读距离：0～30mm
超薄插拔式Intel Core I5四核处理器，8G内存，128G固态硬盘
55英寸高清液晶触摸显示器，分辨率1920×1080，支持10点触摸
显示部分：
主机部分：
二代身份证识别设备：
（二）瓦斯检查操作作业软件
软件模块：
教学模式、训练模式、考核模式
功能特点：
1:1比例建模，严格按照考试标准设计
运行稳定，数据传输高效，互动操作响应迅速
虚拟场景与硬件系统互动，提供场景音效、光效和语音文字提示
满足瓦斯检查操作作业基础规范要求，支持多种气体检测模拟操作
训练模式提供操作引导、考核项目讲解、错误纠正
考核模式提供语音文字引导，考核完成后自动上传成绩
支持远程查看和控制考核画面，连接考核管理平台进行人员综合管理
实时显示干涉条纹或微调读数刻度，支持环境参数计算和自动判别对错
四、可实操的科目及内容
便携式光学甲烷检测仪安全操作（K1）
甲烷、二氧化碳、一氧化碳浓度检测安全操作（K2）
光学瓦斯检查仪故障判断及合格仪器选定
现场模拟检测操作演示
瓦斯浓度实测
设备可满足技能培训
瓦斯检查作业实操智能培训装置以其高度仿真、安全高效的特点，为煤矿瓦斯检查人员提供了全面、系统的培训和考核解决方案，助力提升煤矿安全生产水平。
