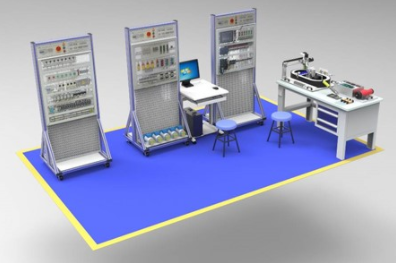

KCPLC-08D型电工综合实训考核装置
一、设备功能与结构
（一）PLC电气控制应用平台
该平台是整个实训装置的核心部分，集成了智能物联网模块、PLC、触摸屏、变频器、伺服驱动器、步进驱动器、指示灯按钮模块等关键器件。它将自动控制系统电气控制电路的接线、PLC编程与调试功能融为一体，为实训教学、技能鉴定、职业竞赛等提供了全面的解决方案。
（二）电力拖动安装平台
采用万能网孔板开放式设计，遵循自由组合的理念，平台配备了电力拖动实训套件箱。学生可以根据实训项目的需求，自主选择和组合器件，构建相应的实训电路，完成电力拖动线路的安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
（三）立式塑胶机控制电路故障诊断实训平台
该平台模拟真实的工业生产控制系统，涵盖了装料、加热、冷却和卸料等功能。学生需依据工艺流程进行故障诊断与排除。具体工艺流程如下：工作开始时，手动将转臂转到装料位（5B1点），按下启动按钮。随后，加热室的进料门在电机3M1的驱动下打开，到位（6B1）后，转臂从装料位（5B1点）移动到加热位（7B1点）并开始加热。转臂到达加热位后，进料门关闭（到位6B2）。加热时间到达后，出料门在电机3M2的驱动下打开（到位8B1），转臂移至冷却位（9B1），出料门在电机3M2的驱动下关闭（到位8B2）。在冷却位，风冷电机（4M1）启动冷却，时间到达后，转臂移至卸载位。卸料完成后，手动将转臂从卸料位转回装料位。
（四）环形传送分拣任务模型
模型底板采用8mm厚铝板加工并经氧化处理，装有四个黑色铸铝拉手，便于搬运。底板上方配备环形输送带、气动机械手、搬运龙门架、分拣机构、变频电机、伺服电机、步进电机、多种传感器及气缸等组件。该任务模型模拟生产线自动化控制，通过变频器控制输送带电机实现调速功能；利用光纤、光电、金属、RFID等多种传感器进行检测，PLC控制伺服、步进、多种气缸动作，完成上料、分拣、搬运等多种功能。为方便教学，端口采用全开放设计。
（五）直流调速模块
模块底板采用优质Q235冷轧钢板折弯焊接而成，表面经静电喷塑处理，装有两个黑色铸铝拉手，便于搬运。底板上方安装有直流电机、测速发电机、直流调速线路板、显示系统等组件。该模块采用测速发电机反馈电压和给定电压形成闭环调速系统，调速系统由给定电压、转速负反馈、放大电路、触发产生电路及主电路组成。学生可根据功能要求进行测量分析，完成故障诊断与排除。
（六）装配桌
装配桌由桌体框架和台面两部分组成。桌体框架采用优质Q235冷轧钢板折弯焊接，喷塑后组装连接，预设电源插座扩展孔，可根据需要加装电源插座，并配置一个双层工具柜，表面静电喷塑，用于存放工具，放置于装配桌底部一侧。台面采用高密度中纤板，表面贴压防火板，具有耐腐蚀、防静电的特性，可随意拆装，方便运输和安装。
（七）电脑桌
电脑桌采用优质Q235冷轧钢板折弯焊接，搭配中纤板台面组装而成，包括台面、键盘抽屉、主体架等部分。桌腿安装有4个万向轮，便于移动。
（八）产品配件包
包含设备安装、调试、实训所需的配件、配线、耗材等，如PLC编程线、触摸屏USB下载线、通讯线、空气压缩机、排插座、安装耗材等，确保实训过程顺利进行。
二、设备参数概览
工作电源：AC380V±10％ 50Hz
额定功率：≤1.5kW
安全保护功能：漏电保护、过流保护、短路保护、接地保护
PLC：西门子CPU 1214C DC/DC/DC 晶体管型，14输入/10输出
数字量输入/输出模块：继电器型，16输入/16输出
伺服系统：汇川IS620P，伺服电机：0.1KW/轴高：20mm
变频器：汇川MD200变频器
步进驱动器：YKD2305M 步进电机：YK42XQ47-02A
触摸屏：TPC7062TI
RFID：工业RFID读写器
单站尺寸：W800D700H1830mm
区域尺寸：5000mm*3000mm
三、设备配置报价清单
（一）PLC 电气控制应用平台
| 序号 | 配置名称 | 规格型号 | 单位 | 数量 |
|---|---|---|---|---|
| 1 | 主体平台 | - | 套 | 1 |
| 2 | 智能物联网模块 | - | 套 | 1 |
| 3 | 电源模块 | - | 套 | 1 |
| 4 | PLC电气控制挂板 | - | 套 | 1 |
| 5 | 环形传送分拣任务模型 | - | 套 | 1 |
| 6 | 数字孪生仿真系统 | - | 套 | 1 |
（二）电力拖动实训平台
| 序号 | 配置名称 | 规格型号 | 单位 | 数量 |
|---|---|---|---|---|
| 1 | 主体平台 | - | 套 | 1 |
| 2 | 智能物联网模块 | - | 套 | 1 |
| 3 | 电源模块 | - | 套 | 1 |
| 4 | 电力拖动挂板 | - | 套 | 1 |
| 5 | 电动机组 | - | 套 | 1 |
（三）立式塑胶机控制电路故障诊断实训平台
| 序号 | 配置名称 | 规格型号 | 单位 | 数量 |
|---|---|---|---|---|
| 1 | 电源模块 | - | 套 | 1 |
| 2 | 主体平台 | - | 套 | 1 |
| 3 | 立式塑胶机控制电路挂板 | - | 套 | 1 |
| 4 | 智能物联网模块 | - | 套 | 1 |
| 5 | 直流调速模型 | - | 套 | 1 |
| 6 | 电脑桌 | - | 套 | 1 |
| 7 | 装配桌 | - | 套 | 1 |
| 8 | 培训资源包 | - | 套 | 1 |
| 9 | 设备配线包 | - | 套 | 1 |
| 10 | 凳子 | - | 张 | 2 |
（四）电力拖动实训套件箱
| 序号 | 配置名称 | 规格型号 | 单位 | 数量 |
|---|---|---|---|---|
| 1 | 剩余电流动作断路器 | NB1LE-40 3P+N C16 | 个 | 1 |
| 2 | 小型断路器 | NB1-63 3P C16 | 个 | 1 |
| 3 | 交流接触器 | CJX2-1210 220V | 个 | 6 |
| 4 | 辅助触头 | F4-22 | 个 | 6 |
| 5 | 中间继电器 | JZC1-44 AC220V | 个 | 4 |
| 6 | 熔体 | RT28-32/4A | 个 | 7 |
| 7 | 熔断器座 | RT28N-32 32A | 个 | 7 |
| 8 | 时间继电器 | JSZ3A-B（通电延时0.1s-6m) AC220V | 个 | 2 |
| 9 | 时间继电器 | JSZ3C-B （瞬动型通电延时0.1s-6m) AC220V | 个 | 2 |
| 10 | 时间继电器座 | PF083-A /8T圆孔 | 个 | 4 |
| 11 | 热过载继电器 | NR4-63/1.6-2.5A | 个 | 3 |
| 12 | 行程开关 | LXK3-20S/B 不带锁 单轮 | 个 | 3 |
| 13 | 行程开关 | LXK3-20S/BH 带锁 单轮 | 个 | 3 |
| 14 | 自复平头按钮 | LA38-11BN 1常开1常闭 红色 | 个 | 2 |
| 15 | 自复平头按钮 | LA38-11BN 1常开1常闭 绿色 | 个 | 3 |
| 16 | 自复平头按钮 | LA38-11BN 1常开1常闭 黄色 | 个 | 1 |
| 17 | 1位蘑菇头式按钮 | LA38-11 | 个 | 1 |
| 18 | 1位按钮盒 | NPH1-10 浅灰色 | 个 | 1 |
| 19 | 2位按钮盒 | NPH1-20 浅灰色 | 个 | 1 |
| 20 | 3位按钮盒 | NPH1-30 浅灰色 | 个 | 4 |
| 21 | 信号指示灯 | AD16-22DS/4 AC220V 绿色 | 个 | 3 |
| 22 | 信号指示灯 | AD16-22DS/4 AC220V 黄色 | 个 | 2 |
| 23 | 信号指示灯 | AD16-22DS/4 AC220V 红色 | 个 | 2 |
| 24 | 二位置锁定旋钮式开关 | LA38-11 1常开1常闭 | 个 | 3 |
| 25 | 桥堆 | KBPC5010 50A/10W | 个 | 1 |
| 26 | 管式电阻 | RX20-50W100Ω±5% | 个 | 3 |
| 27 | 线槽 | 40*35白色 | 条 | 3 |
| 28 | 通用C45铝导轨 | 357.51.1mm 1米 | 条 | 3 |
| 29 | 安装螺钉 | - | 套 | 1 |
（五）实训工具
| 序号 | 配置名称 | 规格型号 | 单位 | 数量 |
|---|---|---|---|---|
| 1 | 欧式管型压线钳 | 0.25-6mm2 (HSC86-4) | 把 | 1 |
| 2 | 螺丝刀 | 十字PH2*100 mm | 把 | 1 |
| 3 | 螺丝刀 | PH0*75强力型十字 | 把 | 1 |
| 4 | 螺丝刀 | 5*75强力型一字 | 把 | 1 |
| 5 | 手动螺丝刀套件 | 38PCS,H4*28mm | 把 | 1 |
| 6 | 剥线钳 | 150MM | 把 | 1 |
| 7 | 不锈钢剪刀 | NS-3 | 把 | 1 |
| 8 | 卷尺 | 5米 | 把 | 1 |
| 9 | 直角尺 | 300*150mm | 把 | 1 |
| 10 | 斜口钳 | 7寸 | 把 | 1 |
| 11 | 手柄套筒 | 7mm | 把 | 1 |
| 12 | 塑柄调节式钢锯架 | 10寸-12寸 可调试 | 条 | 1 |
| 13 | 钢锯条 | 18TPI×12"/300mm | 把 | 4 |
| 14 | 数字万用表 | UT139C | 把 | 1 |
| 15 | 多角度桌虎钳 | 3寸 | 把 | 1 |
| 16 | 外热式电烙铁 | 60W | 把 | 1 |
| 17 | 全金属电烙铁架 | 双格 110*98mm 黑色 | 个 | 1 |
| 18 | 焊锡丝 | Ф0.8mm | 卷 | 1 |
| 19 | 数字示波器 | 用户自购 | 套 | 1 |
四、实训项目
（一）PLC基本技能实训
PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
PLC仿真实训
（二）PLC模拟控制应用实训
数码显示控制
抢答器控制
天塔之光控制
十字路口交通灯控制
水塔水位控制
自动送料装车系统控制
四节传送带控制
装配流水线控制
多种液体混合装置控制
自控成型机控制
全自动洗衣机控制
电镀生产线控制
自控轧钢机控制
邮件分拣机控制
自动售货机控制
机械手控制
三层电梯控制
四层电梯控制
加工中心控制
（三）典型电动机控制实操实训
三相鼠笼式异步电动机点动和自锁PLC控制
三相鼠笼式异步电动机联动正反转PLC控制
三相鼠笼式异步电动机带延时正反转PLC控制
三相鼠笼式异步电动机Y/△转换起动PLC控制
（四）PLC、变频器、触摸屏综合应用技能实训
变频器功能参数设置与操作
变频器报警与保护功能
外部端子点动控制
变频器控制电机正反转
多段速度选择变频调速
变频器无级调速
基于外部模拟量(电压/电流）控制方式的变频调速
瞬时停电启动控制
PID变频调速控制
PLC控制变频器外部端子的电机正反转
PLC控制变频器外部端子的电机运行时间控制
基于PLC数字量控制方式的多段速
基于PLC模拟量控制变频开环调速
基于PLC通信方式的变频器开环调速
基于PLC通信方式的速度闭环控制
基于PLC模拟量方式的变频器闭环调速
基于触摸屏控制方式的基本指令编程练习
基于触摸屏控制方式的LED控制
基于触摸屏控制方式的温度PID控制
PLC、触摸屏与变频器通信控制
基于MCGS的485总线网络通信技术
（五）网络通讯综合实训
PLC与变频器RS485通讯实训
PLC、触摸屏与变频器通信控制
PLC主机之间PROFIBUS -DP通讯实训
PLC主机之间PROFINET通讯实训
PLC、变频器、触摸屏组网综合应用实训
（六）PLC实物控制
温度控制器的调试及热电阻的使用
三维运动控制的调试及编号
（七）模拟电路实训项目
单级放大电路
两级放大电路
负反馈放大电路
射极跟随器
差动放大电路
比例求和运算电路
积分与微分电路
波形发生电路
有源滤波器
电压比较器
IC电路RC正弦波振荡器
集成功率放大器
整流滤波与并联稳压电路
串联稳压电路
集成稳压器
RC正弦波振荡器
LC振荡器及选频放大器
电流/电压转换电路
电压/频率转换电路
互补对称功率放大器
波形变换电路
扬效应管实验
可控硅实验电路
（八）数字电路实验项目
TTL集成逻辑门的参数测试与使用
CMOS集成逻辑门的测试
门电路的逻辑功能实验
常用组合逻辑功能器件的测试
半加器、全加器及逻辑运算实验
七人表决电路及血型检测电路
RS触发器的功能测试
JK、D触发器逻辑功能及主要参数测试
三态输出出发器及锁存器
异步二进制计数器实验
同步二进制计数器实验
移位寄存器的功能测试
计数、译码、显示电路实验
555集成电路及应用
波形产生及单稳态触发器
序列检测器的设计
D/A数模转换器
A/D模数转换器
可人工干预的交通灯控制器
数字电子钟设计
数字频率计
汽车尾灯控制实验
