电子维修实训装置

KCRZN-332C型电子维修实训装置

一、设备概述

本电子维修实训装置严格依据国家人力资源与社会保障部颁发的多项职业标准，如《广电和通信设备电子装接工》《广电和通信设备调试工》等，同时紧密结合世界技能竞赛标准与要求进行设计开发。它广泛适用于各类技工院校、职业院校中电子通信行业相关工种的技能考核鉴定，是电子技术基础及设计、单片机原理及应用、嵌入式系统及应用等课程教学实训、创新设计的得力助手，也为国内外电子技术技能竞赛和应用电子技术专业人才培养提供了有力支持。

该装置整体融合硬件设计与单片机系统编程实训，秉持模块化设计组合式运用理念，配备单片机基础模块系统、基础模拟实训电路系统、基础数字实训电路系统等模块，同时附带高档专业工具、仪器、耗材配件包。在教学实践中，学员可根据工作任务需求，灵活选择相应单元模块搭建电子产品应用系统，或设计部分单元电路，完成电子产品的设计、组装、焊接、编程与调试流程。

二、产品功能与结构

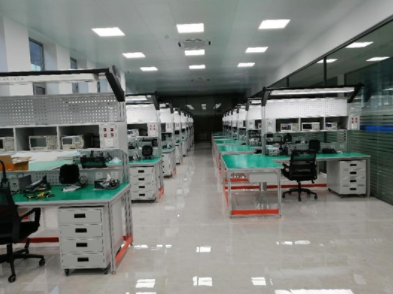

这款电子维修实训装置由工作台、实训屏、实训屏模块、工具柜、电脑桌、电路实训模块、仪器工具耗材包等部分组成，全面契合世界技能大赛电子技术项目竞赛现场配置标准。

1. 工作台 ：桌身选用优质铝型材构建骨架，确保整机坚固耐用且美观大方。桌面采用 25mm 厚高密度纤维板，外贴防火板，PVC 截面封边，具备耐磨、耐热、耐污、耐火、耐菌、防霉、抗静电及易清洁等特性。工作台配备防静电装置，桌面上方设有实训屏、模块盒安放横梁、工具网孔板以及高档条形 LED 照明，为学员提供舒适的实训环境。

2. 实训屏 ：采用模块化配置方式，内部配备工业插座，安装在实训屏面板上的模块插上电源即可独立使用，模块间无内部联系。涵盖直流电源模块、示波器模块、函数信号发生器模块、电源控制器模块等，且设有漏电保护开关，有效防范漏电、触电、过流、短路等安全隐患。

3. 工具柜 ：以优质 Q235 冷轧钢板焊接而成，表面经静电喷塑处理。柜下安装带刹车万向轮，可灵活固定与移动。工具柜设计有四层抽屉，前三层利用分隔条划分出不同大小空间，用于存放实训电路板、元器件、工具、耗材，第四层为大容量柜，可放置套装配件、工具包、开发板、仿真器、测量仪表等，拉开抽屉，电子元件分类清晰可见。

4. 资源包配置 ：资源包内电路实训模块丰富多样，包含单片机模块系统、基础模拟实训电路系统、基础数字实训电路系统，支持单独或组合搭配实训，满足多样化的教学与实践需求。

5. 仪器、工具、耗材配件包 ：其配置严格参照世界技能大赛电子技术项目竞赛现场标准，齐全且专业，为实训提供坚实的物质基础。

6. 电源管理系统 ：智能电源管理系统具备过温、短路、过流、过压、欠压、失压、功率限定七大保护功能，以及一键锁定、故障锁定功能，确保用电安全。系统可借无线 4G 和有线以太网与手机 APP 和 PC 端云平台通讯，无网络时也能离线独立运行。智能终端以 32 位 ARM 为核心，搭配 4.3 寸彩色触摸屏，提供 Zigbee、CAN 等多种通信模式，具备语音播报功能，实时监测三相电压、电流、功率等参数，并能监控实验室电源故障类型与次数，显示设备时间，支持用户刷卡开启设备，PC 端可授权、分时预约设备启停。PC 端软件可显示设备状态信息，具备故障分析、用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计、管理员信息修改与权限管理等功能，可一键控制所有设备开关。手机 APP 能实时显示用电状态，包括电压、电流、有无功功率、电能、设备温度、漏电电流值等，可智能查找近 2 年用电数据，设置限定电能值等参数，后台可查看各类日志。此外，还支持在微信小程序中远程控制智能开关通断，后台系统涵盖账号管理、设备管理、报修管理、用户管理，其中设备管理可实时监控教室设备运行情况，分析使用率，报修管理方便用户远程报修与后台维护，用户管理可连通手机号，安全加密账户，防止信息泄露，保障现场数据连接云平台后台数据库安全。

三、设备特点

1. 开放式设计 ：电子维修实训装置基于实训考核课题，学员可在可编程器件库及电子元件库挑选合适器件，借助配置的实训工具与检测仪器，自主进行产品设计与制作，充分发挥创造力与实践能力。

2. 模具化运用 ：可编程器件单元板库、电子元件库、实训工具库分类明确，摆放整齐，便于学员快速定位与取用所需物品，提高实训效率。

3. 积木式理念 ：依据可编程器件电子产品技术应用分类，配置近百种单元模块，学员参考工作任务书要求，自由组合成控制电路，实现对不同电子产品结构与功能的探索与实践。

4. 巧妙的组合 ：实训电路模块丰富，各模块依实验内容自由选配、组合，中间连线采用快速接头，操作便捷，更换迅速，为学员提供了广阔的创新空间，同时，仪器、工具、耗材配件包的配置标准与世赛接轨，达到国际一流竞赛水平。

四、技术参数

1. 工作电源 ：单相三线 AC220V±5% 50HZ

2. 安全保护 ：漏电保护、过流保护

3. 额定功率 ：2.5kW

4. 单片机 ：51 系列采用 IRC15W4K63S4（STC 公司 1T 8051 单片机）、ARM 系列采用 STM32L052

5. 环境温度 ： - 10 ～ 50℃

6. 相对湿度 ：≤85%

7. 外形尺寸 ：L1800mm×W800mm×H780mm
