电子技术综合应用创新实训考核装置

KCZWD-226C型电子技术综合应用创新实训考核装置

一、设备概述

电子技术综合应用创新实训考核装置适用于电气类、电子类、机械类、机电类及一般工程类专业的多门课程，如《模拟电子技术》、《数字电子技术》、《电工基础》、《电路原理》、《电路与磁路》、《电工学》、《电力电子技术》等。该装置不仅满足这些课程的综合应用和创新实训要求，还可用于相关课程的课程设计、毕业设计以及电工、电子产品研制，为学生提供了一个全面的电子技术实践平台。

电子创新实训模块由塑料有机盒及 PCB 板构成，包含多个组合模块，为学生提供了一个完全开放的平台，充分发挥学生的潜能，培养其创新能力和实践技能。

二、设备技术指标

1. 工作电源：单相三线 AC 220V±10%，50Hz。

2. 环境条件：温度 -10～40℃，环境湿度 ≤90%（25℃）。

3. 外形尺寸：长×宽×高=1600×700×1300mm（左右）。

4. 整机功耗：≤1.0KW。

5. 安全保护：具有接地保护、漏电保护功能，符合相关国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，确保操作安全。

三、设备功能特点

1. 从验证到应用：设备从验证书本知识转向综合应用书本知识，实验和实训安排以培养能力为主线，以技术应用为目标，接近生产实际，帮助学生更好地理解和掌握电子技术知识。

2. 自主搭建电路：学生可以独立自主地搭建实验和实训电路。模块精心配置，提供多个应用组合部件，采用透明塑料有机盒，兼具实物示教功能。电子创新实训模块不仅包括实训指导书项目所需的单元模块，还为学生的创新与探索提供了较齐全的单元模块。

3. 开放的创新平台：装置提供齐全的电源、信号源和各种仪表，为学生提供了一个完全开放的平台，充分发挥其创新潜能。在此平台上，学生可以进行电工电子产品线路的安装调试和排故，参加技能竞赛、课程设计、毕业设计和科技开发。模块维修方便，学生可以放心操作和试验。

4. 精心配置的实训项目：本装置配套的电子技术综合应用创新实训项目经过反复斟酌和精心配置，包含许多电子产品线路，不仅有利于知识的实际应用，还能大大提高学生的学习兴趣，激发其创新思维。

四、设备功能模块单元构成

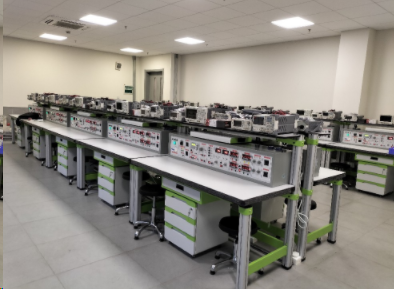

电子技术综合应用创新实训考核装置由实训主机箱、仪器架、实验桌、移动矮柜、透明创新实训模块、学生凳等组成。实训装置支架与实训桌可组合、可拆装，方便使用和管理。

（一）实训主机箱

实训主机箱采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等，主机箱控制面板左右及顶部配有多组外部仪器交流工作电源插座。

1. 控制及交流电源部分：提供单相固定 220V 交流电源，设有电流型和电压型漏电开关，具有告警和复位功能，确保操作安全。

2. 低压交流电源模块：电压 3-24V 分七档可调，分 3V、6V、9V、12V、15V、18V、24V 输出，最大输出电流 1.5A，电流表指示。同时提供双 17V 带中心抽头变压器一只，满足不同实验需求。

3. 稳流稳压电源模块：

• 双路输出电压均为 0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为 2A。每路电源输出有 0.5 级数字电流表、电压表指示，确保测量精度。

• 直流电源包括±15V、±12V 及±5V 电源，满足各种电子电路的供电需求。

4. 智能型直流测量仪表模块：

• 智能直流电压表：测量范围 0-1000V，设置 1V/10V/100V/1000V 四档量程，六位数码显示测量值。具备智能化、数字化，上位机通讯功能，通过按键可进行量程手动、自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程自动报警提示及保护等功能。

• 智能直流电流表：测量范围 0-5A，设置 10mA/500mA/5A 三档量程，六位数码显示测量值。具备类似电压表的智能化功能，方便操作和维护。

5. DDS 功率型函数发生器/频率计：

• 采用直接数字频率合成（DDS）技术，产生高精度正弦波、方波和三角波。大屏幕 LCD 显示输出频率、波形，衰减值，操作直观。

• 正弦波输出幅度 ≥10V，输出阻抗 50Ω，失真度 <1%（0.1HZ--1KHz），确保信号质量。

• 频率范围 0.1HZ~3MHz，采用键盘直接输入数字设定频率，操作便捷。

• 输出幅度采用电位器调节，正弦波输出具有 20db、40db 衰减，满足不同实验需求。

• 方波占空比可调，调节范围 1%-99%；方波和三角波采用 TTL 电平输出，兼容性强。

• 频率计最高测量范围 100MHz，自动换档，满足高频测量需求。

（二）仪器架

仪器架置于实训台顶部，由截面尺寸 70×70mm 的高性能表面氧化铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件组成，非焊接工艺，外形美观，结构牢固耐用。放置示波器等测试仪器，方便实验过程中使用。

（三）实训桌

实训桌外形尺寸为 1600（长）*700（宽）*1300（高）mm，主体结构采用高性能表面氧化铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺，非焊接工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行 DIY 组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸 70×70mm，四面带槽，槽宽约 8mm，端部配套塑料堵头。实训桌设有二个抽屉，桌面采用不少于 25mm E1 级实木板材，耐油耐水浸泡不起泡、不开裂、不褪色，桌面板下设支撑框架，承受力不少于 200kg。配备储存柜，储存柜底部 4 只高强度万向可制动 PU 脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。

（四）学生凳

学生凳采用坚固耐用的材料和结构设计：

• 凳腿和拉管采用 30×30×1.2mm 的方管，确保凳子的稳定性。

• 凳面采用 240×340×25mm 刨花板贴木纹纸，凳高 40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定，确保使用安全。

• 金属部件经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色，防锈性能优异。

（五）配套工具

提供电烙铁、剥线钳、螺丝刀、尖嘴钳等常用配套工具 1 套，满足学生在实训过程中的基本工具需求。

（六）电子技术创新实训模块

提供一套实训模块，可完成模拟电子技术、数字电子技术和电子综合应用实训项目，电力电子技术应用等。实训模块面板采用 PCB 板制作，器件和信号接口均已引至板上的专用插座，实训模块有四个弹性插脚，与专用实训孔板配套使用。

实训模块由透明元件盒及 PCB 板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路，使实训具有开放性和创新性。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识。面板采用 PCB 制作，表面清爽、符号线路清晰、表面耐磨损、元件更换容易。面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训。实训时可根据实训内容和技能训练的需要，方便任意组合实训线路，以完成不同的实训项目等。实训模块有相应的储存板，便于存放、管理。

五、设备可完成的实训项目

（一）模拟电子技术实训项目

1. 常用二极管的性能测试及应用

2. 双极晶体管及场效管输出特性的测定

3. 单管放大电路的研究

4. 两极放大电路及负反馈放大电路的研究

5. 助听器电路的调试（电子产品线路）（综合应用）

6. 恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）

7. 三极管放大电路故障排除

8. 整流、滤波及稳压电路的研究

9. 直流稳压正、负电源电路的研究

10. 典型复合互补 OTL 功率放大电路调试（电子产品线路）（综合应用）

11. OTL 功率放大电路的故障排除

12. LM386 集成音响功率放大电路及其应用（电子产品线路）（综合应用）

13. 运算放大器基本运算电路

14. 由运放器组成的积分运算电路、微分运算电路

15. 由运放器组成的电压比较器传输特性的研究

16. 气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）

17. 方波、三角波和锯齿波发生器电路的研究与测试

18. 三角波、方波及正弦波发生器的制作竞赛

19. RC（文式桥式）正弦波振荡器和制作与调试

20. 电容三点式 LC 正弦波发生器

21. 有源滤波电路研究

22. 直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）

23. 恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）

（二）数字电子技术实训项目

1. 基本逻辑门电路功能测试

2. 优先编码器功能测试

3. 二进制译码器和数据选择器功能测试

4. 全加器和超前进位全加器功能测试

5. 数值比较器功能测试

6. 七段码锁存/译码/驱动器功能测试

7. 各类触发器功能测试

8. 双向移位寄存器功能测试

9. 二一五一十进制计数器功能测试

10. 二位十进制计数/译码/驱动/显示电路

11. 可逆十进制计数电路功能测试

12. N 进制计数电路功能测试

13. 555 定时器基本应用电路

14. 微分型单稳态触发器

15. 集成单稳态触发器及其应用

16. 集成施密特触发器及其应用

（三）数字/模拟电子技术综合应用实训项目

1. 声光控制节能路灯电路（电子产品线路）（综合应用）

2. 8 线数据传输电路（电子产品线路）（综合应用）

3. 4 位环形计数节拍发生器（电子产品线路）（综合应用）

4. 秒脉冲信号发生器（电子产品线路）（综合应用）

5. 救护车/消防车声响报警电路（电子产品线路）（综合应用）

6. D/A 转换器将数码转换成单极性、双极性模拟电压

7. 数控变频三角波—方波发生器

8. 移位寄存器彩灯显示电路（电子产品线路）（综合应用）

9. 8 位优先编码器抢答电路（电子产品线路）（综合应用）

10. 触摸式密码电子锁电路（电子产品线路）（综合应用）

11. 数字钟电路（电子产品线路）（综合应用）

12. 二位十进制计数符合电路（电子产品线路）（综合应用）

13. 交通灯控制电路（电子产品线路）（综合应用）

14. 升/降阶梯波发生器（电子产品线路）（综合应用）

15. 光电转换加/减计数电路（电子产品线路）（综合应用）

（四）电力电子技术及应用创新实训项目

1. 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）

2. 单结晶体管触发电路

3. 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析

4. 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究

5. IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）

6. 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）

7. 功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项目）
