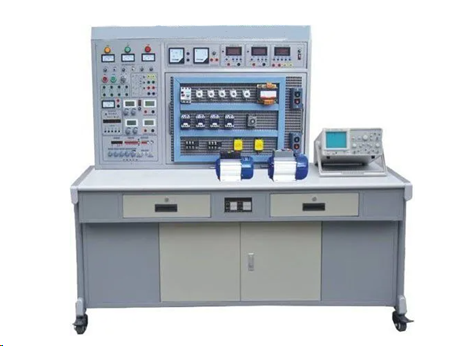

SHKC-332H型电工综合实训考核设备电工综合实训考核设备
电工综合实训考核设备是一款集多种功能于一体的综合性教学设备，广泛应用于电工电子教学、技能培训及考核场景。该设备由PLC电气控制系统综合管理平台、电力拖动安装平台、立柱式塑胶机控制回路故障诊断实训服务平台、写字桌、安装桌、实训仪表盘设备等构成，能够满足不同层次的教学和实训需求。
一、设备性能与构造
（一）PLC电气控制系统综合管理平台
电工综合实训考核设备的核心部分是PLC电气控制系统综合管理平台。该平台配备智能化物联网模块、PLC、触摸显示屏、变频调速器、伺服控制器、步进驱动器、显示灯按键控制模块等元器件。通过整合控制系统电气布线、PLC编程与调试功能，该平台能够满足实训课堂教学、鉴定培训及岗位比赛的多样化需求。
（二）电力拖动安装平台
电力拖动安装平台采用全能网孔板开放式设计，便于学生根据实训项目的要求，自由选择元件并组成相应的实训电路。学生可以在该平台上完成电力拖动线路的安装、布线、调试及工艺梳理，从而提升实践能力和电气安装技能，满足电工综合实训考核设备的教学目标。
（三）立柱式塑胶机控制回路故障诊断实训服务平台
立柱式塑胶机控制回路故障诊断实训服务平台模拟真实工业自动化生产控制系统，涵盖放料、加热、冷却和卸料等功能。学生可以根据生产流程进行故障诊断与排除，从而提升故障分析和解决能力，这是电工综合实训考核设备的重要实训模块之一。
（四）环状传输快递分拣任务模型
该模型是电工综合实训考核设备的重要组成部分，通过模拟生产线自动化控制场景，利用变频器控制输送带电机实现变速功能，并结合光纤、光电、金属、RFID等多种传感器，实现物料输送、分拣、搬运等功能。该模块的端口采用全开放设计，便于教学和实训操作。
（五）直流调速控制模块
直流调速控制模块是电工综合实训考核设备的重要组成部分，采用高品质Q235冷轧板制作，表面经过静电粉末喷涂处理。模块包含直流电机、测速发电机、直流调速电路板等，通过闭环调速系统实现调速功能。学生可以在此模块上进行故障诊断与排除训练。
（六）安装桌与写字桌
安装桌和写字桌是电工综合实训考核设备的辅助设施。安装桌采用高强度Q235冷轧钢板制作，配备工具柜和可拆卸台面，方便学生进行电气元件安装和布线操作。写字桌则配备电脑键盘抽屉和可移动脚轮，便于学生进行理论学习和操作记录。
（七）产品配件包
电工综合实训考核设备配备完整的配件包，包括PLC编程线、触摸屏USB下载线、通信线、空压机、排插等，满足设备安装、调试和实训的全部需求。
二、设备概述
电工综合实训考核设备具备以下主要参数和功能特点：
工作电源：AC380V±10% 50Hz。
最大功率：≤1.5kW。
安全防护：配备漏电保护器、过电流保护、过流保护和接地系统，确保操作安全。
PLC：采用西门子S7-1200系列CPU 1214C，具备14输入/10输出功能。
伺服控制系统：采用汇川IS620P，适配0.1kW交流伺服电机。
变频调速器：采用汇川MD200变频调速器，支持多种控制方式。
触摸显示屏：配备7英寸昆仑通态TPC7062Ti触摸屏，支持多种通信接口。
RFID模块：配备工业级RFID写卡器，支持远距离感应和数据传输。
设备尺寸：单站尺寸为W800×D700×H1830mm，整体布局尺寸为5000mm×3000mm。
三、设备组成
电工综合实训考核设备包含以下主要模块和组件：
（一）PLC电气控制系统
主体平台（1套）。
智能物联网模块（1套）。
电源模块（1套）。
PLC电气控制系统槽板（1套）。
环状传输快递分拣任务模型（1套）。
数字孪生仿真系统（1套）。
（二）机电传动控制实践平台
主体平台（1套）。
智能物联网模块（1套）。
电源模块（1套）。
机电传动控制槽板（1套）。
电机组（1套）。
（三）立柱式塑胶机控制回路故障检测实践平台
电源模块（1套）。
主体平台（1套）。
立柱式塑胶机控制回路槽板（1套）。
智能物联网模块（1套）。
直流调速模型（1套）。
写字桌（1套）。
安装桌（1套）。
培训资源包（1套）。
设备布线包（1套）。
椅子（2张）。
（四）机电传动控制实践模块箱
包含多种电气元件，如断路器、接触器、继电器、时间继电器、按钮、指示灯等，用于满足不同实训项目的需求。
（五）实践工具
配备压线钳、螺丝刀、剥线钳、万用表、电烙铁等工具，满足电工综合实训考核设备的安装和调试需求。
四、设备参数及性能
（一）主体平台
尺寸：W800×D700×H1830mm。
结构：采用立柱式构造，主体框架为40×80铝型材，表面静电粉末喷涂处理，底部配备带刹车的橡胶轮，方便移动和固定。
功能：顶部安装电源模块，中部为实训区域，可根据任务需求更换不同槽板。
（二）智能物联网模块
功能：实现数据采集与处理，并上传至服务器平台，支持远程操作和命令下发。
组成：包括4G通信模块、网络接口模块、主控芯片模块、RS-485通信模块及显示灯模块。
性能参数：
额定电压：24VDC。
额定电流：≤300mA。
通信方式：支持4G和以太网TCP/IP连接。
开关量输入：4路，最大检测电压35V，电流50mA。
继电器输出：4路，支持低电压控制。
（三）电源模块
功能：为实训任务提供电源，具备漏电保护、过电流保护、过流保护和接地系统。
尺寸：W718×D98×H158mm。
性能：
直流稳压电源：DC24V/6.5A，带过流保护及自动恢复功能。
交流电源输出：AC380V、AC220V，支持多种布线方式。
（四）PLC电气控制系统槽板
功能：集成PLC、触摸屏、变频器、伺服系统、步进系统等，满足布线、编程和调试需求。
尺寸：W719×D40×H660mm（不含元件）。
主要元件参数：
PLC：西门子S7-1200 CPU 1214C，14输入/10输出。
触摸屏：7英寸昆仑通态TPC7062Ti，支持多种通信接口。
变频器：汇川MD200，支持多种控制方式。
伺服系统：汇川IS620P，适配0.1kW交流伺服电机。
步进系统：YKD2305M，支持多种电机类型。
（五）环状传输快递分拣任务模型
功能：模拟生产线自动化控制，实现物料输送、分拣、搬运等功能。
尺寸：约L710mm×W554mm×H391mm。
