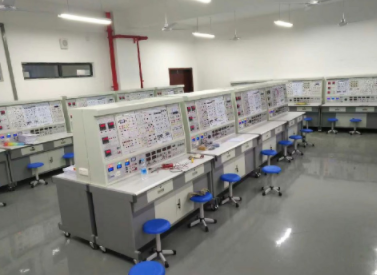

KCDBH-888B型高性能电工电子综合实训装置

一、概述

KCDH-888B型高性能电工电子综合实训装置融合了国内外先进教学仪器的优点，充分考虑实验室现状及未来发展趋势。它在性能和结构上进行了创新设计，采用挂箱式结构，布局合理，使用灵活方便。实验仪表全数字化显示，精度高，同时对电源和仪器仪表采取可靠保护措施，并设置完善的人身安全保护体系。该装置性能优越，是各大中专院校实验室建设的理想选择。

用途：适用于大中专院校“电工基础”“电工学”“数电”“模电”等课程的实验教学，还可扩展“可编程控制器”及“电机变频控制”等实验内容。

二、产品特点

1. 综合性强：涵盖目前国内各类学校电类基础课程的全部实验项目。

2. 适应性强：实验深度与广度可根据教学需求灵活调整，普及与提高有机结合。装置采用积木式结构，更换便捷，添加部件即可扩展功能或开发新实验。

3. 整套性强：从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格均紧密结合实验需求。

4. 一致性强：实验器件选择合理、配套完整，多组实验结果具有良好的一致性，便于教师组织和指导实验教学。

5. 直观性强：采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作与维护简便。

三、技术指标及说明

1. 外型尺寸：160cm×70cm×143cm

2. 工作电源：交流三相四线380V±5%，50Hz

3. 输入功率：<1.5KVA

4. 输出交流电源：三相四线380V

5. 人身安全保护功能：电流型漏电保护、电压型漏电保护和防触电实验导线

6. 直流稳压电源：两组0-30V连续可调，自动继电器换档，数字表显示，自动过载保护、指示和自动恢复功能

7. 恒流源：0-200mA连续可调，数字表显示，开路保护

8. 定时器兼报警记录仪：具备设定实验时间、记录报警次数等功能

9. 函数信号发生器：

• 波形：正弦波、三角波、方波

• 频率范围：5Hz-550KHz分段连续可调

• 正弦波失真度：10Hz-100KHz小于1%

• 输出幅度：正弦波大于0-14Vp-p

10. 频率计：测量范围1Hz至8MHz，六位LED数码管显示，闸门时基1S，灵敏度35mV，内测/外测转换

11. 直流数字电压表：微处理器制作，0.5级精度，测量范围0-300V

12. 直流数字毫安表：微处理器制作，0.5级精度，测量范围0-500mA

13. 直流数字电流表：微处理器制作，0.5级精度，测量范围0-5A

14. 交流数字电压表：最新专业MCU制作，精度0.5级，测量范围0-450V

15. 交流数字电流表：最新专业MCU制作，精度0.5级，测量范围0-5A

16. 实训连接线：配备两种不同规格的实训连接线，强弱电均采用高可靠护套结构用枪插连接线，内部采用无氧铜抽丝多股线，外包丁晴聚氯己烯绝缘层，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠，两种导线均只能配合相应内孔的插座，不能混插，大大提高了实训的安全性和合理性。

四、实训挂箱

实验挂箱面板正面印有原理图及符号，反面焊有相应元器件，需要测量及观察的部分装有锁紧式接插件，使用方便、直观、可靠。实验电路采用单元电路方式设计，每个单元电路以基本电路为主，通过连接不同元件或组合不同单元电路，完成多样化的实验要求。

1. 电工实验挂箱一

• 包含RC串并联选频网络、戴维南定理/诺顿定理、RLC串联谐振、基尔霍夫/叠加定理、一阶二阶实验电路等，挂箱面板印有原理图及符号，反面焊有元器件，使用方便。

2. 电工实验挂箱二

• 包含仪表量程扩展、电路状态轨迹观测、最大功率传输条件测定、RC双T选频网络等实验电路，挂箱面板印有原理图及符号，反面焊有元器件。

3. 电工实验挂箱三

• 包含灯组（9个15W彩灯）、电容组、单相电度表、日光灯实验电路，互感实验电路（大小互感线圈各一个）、铁芯变压器（36V/220V、50W）等。

4. 元件箱

• 提供实验所需的电阻器、电容器、二极管等元器件若干，以及一个0-99999.9欧/2W的电阻箱。

5. 受控源、回转器挂箱

• 包含VCVS、VCCS、CCVS、CCCS受控源实验电路，回转器实验电路，负阻抗变换器实验电路。

6. 模拟电子实验挂箱

• 包含电源实验电路、运放实验电路、直流信号源、低压交流电源、电阻电容三极管等实验元件，配备单管、多级、负反馈实验模块，分离、集成功率放大实验模块。

7. 数字电子实验挂箱

• 包含8位逻辑电平开关、8位逻辑电平指示、四位十进制设码显示器、共阴数码管、两组拨码开关、单次脉冲，以及高可靠圆脚集成插座（8P、14P、16P、28P、40P）若干，实验所需的电阻器、电位器、三极管等。

五、实验器材配置

1. 实验桌：全钢结构，钢质喷塑，耐磨防火面板，设有抽屉和柜子用于存放工具、配件等。

2. 电源控制屏：包含交直流数字电压电流功率功率因数表，两组直流稳压电源，恒流源、信号源、交流三相电源、交流低压电源。

3. 实验导线、实验指导书、使用说明书：1套。

六、实验项目

（一）电工实验项目部分

1. 基本电工仪表的使用与测量误差的计算

2. 减小仪表测量误差的方法

3. 欧姆定律

4. 电阻的串、并、混联电路

5. 电阻分压器电路

6. 电容的串、并、混联电路

7. 电容的充放电电路

8. 伏安法测电阻

9. 节点电压法

10. 回路电压法

11. 电阻与温度的关系：用伏安法测出灯丝在不同电压下的阻值

12. 支路电流法

13. 电压表量程的扩展

14. 电流表量程的扩展

15. 电路元件的伏安特性

16. 直流电阻电路故障的检查

17. 电路中电位的测量

18. 基尔霍夫电压定律

19. 基尔霍夫电流定律

20. 电压源外特性的测定叠加原理

21. 叠加原理

22. 电压源与电流源的等效变换

23. 负载获得最大功率的条件

24. 戴维南定理

25. 诺顿定理

26. 互易定理

27. 二端口网络

28. 双联开关两地控制

29. RLC串联交流电路

30. RLC并联交流电路

31. RLC串联谐振电路

32. 电感、电容元件在直流和交流电路中的特性
