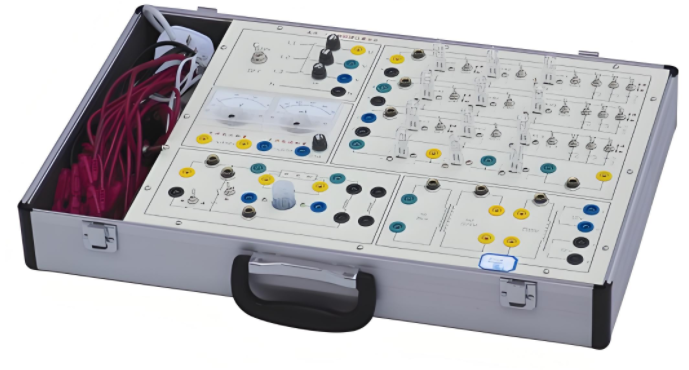

电工技术实验箱是专为职业院校和高等院校的电工学及电路原理教学设计的实验设备，广泛应用于强电部分实验，如单相交流电路、三相电路、日光灯电路实验等。该实验箱采用模块单元和元件库相结合的板面设计，配备欧洲标准的安全插座和实验导线，连线方便、接触可靠，有效预防触电隐患。实验面板上印有元件符号及主要参数，便于学生识别和操作。其结构紧凑、实用直观，安全可靠，能有效培养学生的动手能力，同时维修方便、简捷。

一、系统组成

1. 电源
   输入电源：三相220V±10%，50Hz。

2. 耦合电感
   配备一对耦合电感。

3. 单相变压器
   单相变压器1只，变压比为220V比36V，功率50W。

4. 三相灯组负载
   每相可插入15W灯泡3只，用于模拟实际电路负载。

5. 三相电容负载
   配备0.47uf/400V、1uf/400V、2uf/400V各3只，用于电容负载实验。

6. 三相开关
   配备三相开关1只，用于电路控制。

7. 元件组
   包括保险丝座3只、镇流器（20W）1只、启辉器、电阻、1uf、2uf、4uf电容器等元件，满足多种实验需求。

8. 测量仪表
   配备指针式电压表头1只、指针式电流表头1只，用于电路参数测量。

9. 漏电断路器
   三相四线漏电断路器为选购件，用户可根据实际需求选配。

二、可完成的实验项目

1. 用三表法测量电路等效参数
   通过电压表、电流表和功率表测量电路的等效参数。

2. 正弦稳态交流电路相量的研究
   研究正弦稳态交流电路中的相量关系。

3. 互感电路的测量
   测量互感电路中的参数，验证互感现象。

4. 单相变压器特性的测试
   测试单相变压器的电压、电流和功率特性。

5. 三相交流电路电压、电流测量
   测量三相交流电路中的电压和电流。

6. 三相电路功率的测量
   测量三相电路的有功功率和无功功率。

7. 功率因素及相序的测量
   测量电路的功率因素和相序。

8. 其他电工学控制实验
   包括但不限于日光灯电路实验、电机控制实验等。

三、特点与优势

1. 安全性高
   采用欧洲标准的安全插座和实验导线，有效预防触电隐患，确保实验过程安全可靠。

2. 操作便捷
   实验面板上印有元件符号及主要参数，连线方便，接触可靠，易于学生操作和学习。

3. 结构紧凑
   设计紧凑实用，占用空间小，适合各类院校的实验室环境。

4. 维修方便
   维护简单，维修方便，降低了设备的使用成本。

5. 教学效果显著
   通过实际操作，学生能够更好地理解和掌握电工学及电路原理的核心知识，培养动手能力和解决实际问题的能力。

四、适用范围

电工技术实验箱适用于各类高等、中等院校及职业技术类院校的电工学、电路原理、电机控制等课程的教学与实训。它不仅满足理论教学的需求，还能为学生提供实际操作的平台，帮助学生更好地将理论知识转化为实践技能。
