产品简介：

高低压供配电技术实训柜（GCK） 是一款涵盖10/0.4kV变配电系统的实训设备。通过在该设备上进行实训和实习，学生能够系统地了解和掌握电力供电系统的基础知识。学生将熟悉高、低压供电各个环节，以及一、二次电气设备的基本结构、工作原理和功能。此外，学生能够正确分析中小型工厂变配电系统的一、二次接线图，掌握电力负荷及短路电流计算的初步能力，并具备阅读电气安装图的能力。该设备还帮助学生掌握车间变配电所、配电线路的设计方法及基本内容，培养安全用电、节约用电的基本知识，提升学生解决供电系统问题的能力，增强动手能力和实践能力，为毕业设计和未来工作打下坚实的基础。

通过低压成套开关设备的实训，学生能够具备正确设计、安装、检查、使用供电系统的综合能力。学生还将掌握框架断路器、塑壳断路器、接触器、电流互感器的选择方法、作用、安装方法与要点，以及无功补偿电容器、自动补偿控制器及其他配套电器的选择方法、作用、控制、安装方法与要点。

一、高低压供配电技术实训柜构成

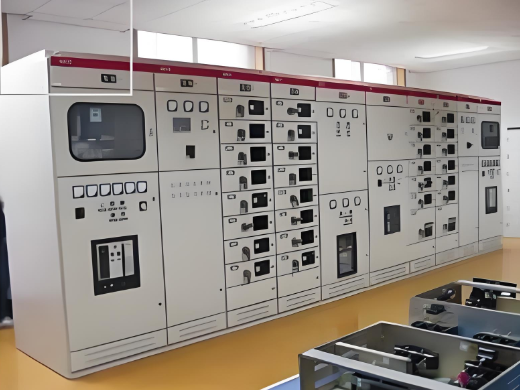

高低压供配电技术实训柜 采用成套结构设计，与真实供电系统的要求高度一致。学员通过训练，不仅能掌握单台设备的设计安装与调试，还可通过对整套系统的调试，形成对供电系统的完整概念。

二、高低压供配电技术实训柜设计符合下列标准：

• IEC439-1 低压成套开关设备和控制设备

• GB7251 低压成套开关设备和控制设备

• JB/T9661-1999 低压抽出式成套开关设备等标准

三、高低压供配电技术实训柜柜内设备清单表

高压部分

低压部分

（一）低压进线柜

（二）低压计量柜

（三）固定抽屉式出线柜

（四）固定抽屉式电容柜
