高电压供配电技术实训设备

高电压供配电技术实训设备

（1）高电压供配电技术实训设备主要技术参数

高电压供配电技术实训设备具备以下关键技术参数，确保其在实训教学中的高效性和实用性：

① 额定绝缘电压：直流660V，满足高电压环境下的绝缘需求。

② 额定工作电压：交流380V，适用于标准工业电压环境。

③ 辅助电路额定工作电压：交流380V、220V，支持多种电压等级的辅助设备。

④ 母线额定电流：100A，确保系统在高电流负载下的稳定运行。

⑤ 分支母线额定电流：10~16A，满足不同分支线路的电流需求。

⑥ 柜体尺寸：柜高2000mm，柜宽600mm（或800mm），柜深800mm，设计紧凑且合理，适应多种实训场景。

（2）高电压供配电技术实训设备结构特征要求

高电压供配电技术实训设备的结构设计注重安全性、实用性和美观性，具体特征如下：

① 柜体结构：采用薄钢板冲压成型，结合标准化设计，确保结构零件的通用性和机械强度。

② 功能分区：柜体上部为主母线室，前部为电器室，后部为电缆进出线室，各区域通过钢板或绝缘板隔离，保障使用安全。

③ 表面处理：结构零件表面采用烤漆工艺，色泽美观且质量可靠，提升设备的整体品质。

④ 机械联锁：GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有在手柄处于分断位置时，门才能开启，确保操作安全。

⑤ 开关位置：受电开关、联络开关（多回路供电时）及GCK柜的抽屉均具备接通和断开两个位置，方便操作与维护。

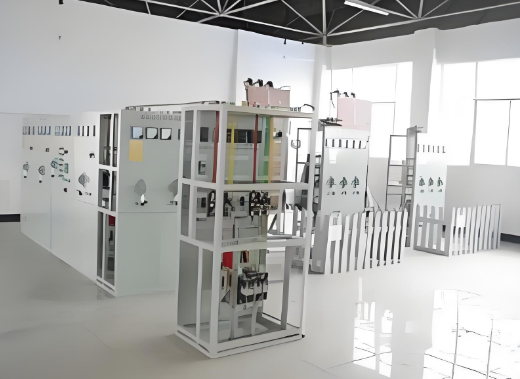

高电压供配电技术实训设备由多种GCK低压电气控制柜组成，形成多种配电线路，适用于0.4KV电压等级的配电柜。该设备摒弃了传统的屏式演示模式，更加贴近工程现场的实际需求。

（3）高电压供配电技术实训设备实训项目要求

A、高电压供配电技术成套实训设备功能特点要求

高电压供配电技术实训设备具备以下功能特点，满足多样化的实训需求：

• 柜体安装方式：采用整体安装方式，确保设备的稳定性和可靠性。

• 进出线方式：支持上进出线或下进出线，灵活适应不同的布线需求。

• 母线连接方式：低压柜采用分段式母线连接，与下引母线和引出排进行软连接，方便学生进行隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器和母线的拆装与连接操作。
