三容水箱对象系统实验装置

三容水箱对象系统实验装置

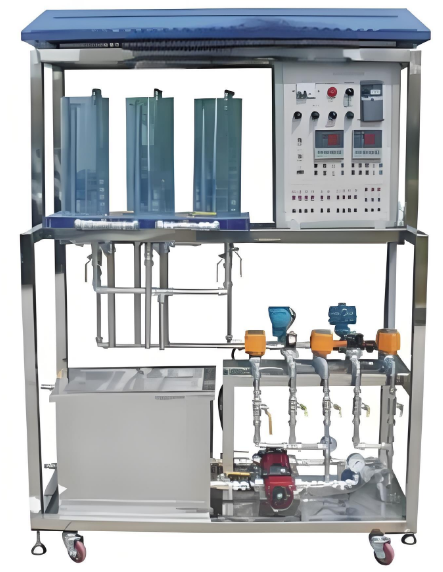

一、三容水箱对象系统实验装置概述

三容水箱对象系统实验装置是一种由三个相互连通的水箱构成的实验设备，它是一种多输入多输出的非线性耦合被控物理模型。该装置为大专院校、科研院所的教师和科研人员提供了一个理想的实验平台，用于深入研究自动控制理论和过程控制技术。三个水箱之间的液位存在复杂的非线性耦合关系，用户可以通过该装置进行单水箱液位的单回路控制、双水箱液位的解耦控制，甚至实现三水箱液位的多变量控制。此外，通过阀门切换，还可以将三容水箱系统简化为双容液位控制系统，进一步扩展实验的灵活性和应用范围。

“三容水箱对象系统实验装置”是模拟工业生产过程中液位测量与控制的理想教学工具。它能够帮助用户观察液位变化的动态特性，并研究过程控制的规律。该装置具备大惯量、大延时和非线性等过程控制的典型特征，是控制理论与控制工程、过程控制理论教学和研究的理想实验平台。通过实验，用户不仅可以掌握过程控制理论、计算机技术、仪器仪表知识以及现代控制技术，还能深入了解生产过程的工艺流程，从控制角度分析系统的静态和动态特性。（注：控制系统需用户自行配置或选购配套的“三容水箱综合控制系统实验平台”，常规配置采用远程数据采集模块作为控制系统。）

二、三容水箱对象系统实验装置的实验内容（常规配置）

1. 水箱液位传感器的特性及其标定实验

   通过实验了解液位传感器的工作原理，掌握其特性并进行标定。

2. 单容水箱对象特性测试实验

   研究单容水箱的动态特性，分析其液位变化规律。

3. 双容水箱对象特性测试实验

   探讨双容水箱的耦合关系，测试其液位变化的动态响应。

4. 三容水箱对象特性测试实验

   分析三容水箱的复杂耦合特性，研究多变量控制的实现方法。

5. 单容水箱液位的定值控制实验

   实现单容水箱液位的定值控制，掌握基本控制策略。

6. 双容水箱液位的定值控制实验

   研究双容水箱液位的定值控制方法，分析解耦控制的实现。

7. 三容水箱液位的定值控制实验

   探索三容水箱液位的多变量定值控制技术。

8. 二容水箱液位的计算机耦合控制实验

   通过计算机实现双容水箱液位的耦合控制，优化控制效果。

9. 单容水箱液位的计算机模糊控制实验

   应用模糊控制理论，实现单容水箱液位的智能控制。

10. 单神经元控制实验

    利用单神经元控制算法，研究液位控制的优化方法。

11. 单容水箱液位的计算机预测控制实验

    通过预测控制技术，实现液位的精确控制。

三、三容水箱对象系统实验装置的应用价值

三容水箱对象系统实验装置不仅适用于教学实验，还可用于科研领域的过程控制研究。它能够模拟工业生产中的复杂控制场景，帮助用户深入理解控制理论的实际应用。通过该装置，用户可以掌握从基础到高级的控制技术，为未来的工程实践奠定坚实基础。
