万能外圆磨床电气技能实训考核装置（半实物）全剖析

在电工培训与技能鉴定领域，万能外圆磨床电气技能实训考核装置（半实物）是一款极具创新性与实用性的设备，为学员提供了高效、逼真的学习与实践平台。它由电源控制部分、机床电气控制部分、半仿真机床模型部分巧妙构成，各部分协同工作，让实训教学更加直观、全面。

电源控制部分

电源控制部分具备实训定时、定时报警以及安全用电自动控制等功能，为实训过程的顺利进行提供了可靠保障。

机床电气控制部分

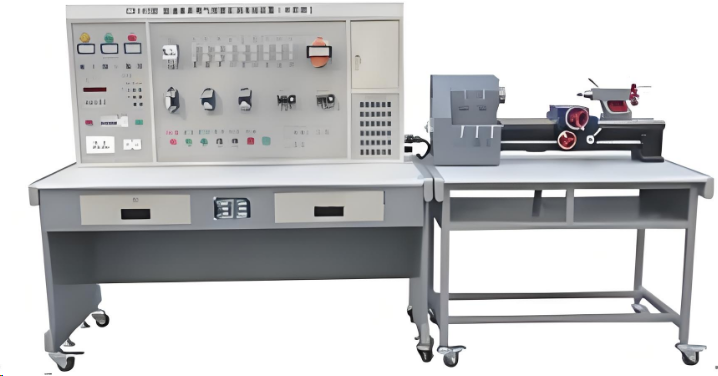

机床电气控制部分将整台机床内部电器集中安装在正面面板上，学员能够清晰直观地观察机床工作时各电器的动作情况。同时，在面板上还设有故障点对应的测试点，方便实训考核者进行故障排查与测试。

半仿真机床模型部分

半仿真机床模型部分能够精准模拟机床的各种运动，让学员仿佛置身真实的机床操作场景。

通过在万能外圆磨床电气技能实训考核装置（半实物）上进行实训，学员可以熟练掌握机床常见故障的现象以及故障产生的大致部位，深入理解机床电路的工作原理。正因如此，它成为维修电工初、中、高级技能鉴定的理想教学设备。

技术性能

• 输入电源：采用三相四线（380V±10% 50Hz），适配常规电力供应，满足设备稳定运行需求。

• 工作环境：可在温度 -10℃～+40℃、相对湿度＜85%(25℃) 的环境下正常工作，适应多种复杂环境条件。

• 装置容量：＜1KVA，节能高效，降低能耗成本。

• 重量：150kg，重量适中，便于搬运与安置。

• 外形尺寸：1800mm×700mm×1250mm，合理的体积设计，不占用过多空间，且方便操作。

装置构成

• 主控屏

• 实现三相四线电源输入，通过漏电保护器连接总开关，并由接触器配合启动、停止按钮进行操作，确保用电安全与操作便捷。

• 配备450V指针式交流电压表三只，实时指示电源输入的三相电源电压；同时设有三只指示灯，清晰显示实训台与外部电源的通断状态。

• 三相四线电源输出，运用单片机全程监控相间、线间过载或短路情况，一旦出现异常，自动切断总电源，有效保护设备与人员安全。

• 搭载实验兼报警记录仪（实验管理器），平时可作为时钟使用，还具备设定实训考核时间、定时报警以及切断电源等实用功能。

• 机床电器装载板

• 集中安装机床电器、故障设置盒及故障测试孔，方便学员进行电器观察、故障设置与排查测试。

• 仿真机床

• 通过电缆与机床电器装载板相连，能够生动演示机床的各种动作，为学员提供逼真的操作体验。

• 实训桌

• 桌体采用铁质双层亚光密纹喷塑工艺，坚固耐用；桌面选用防火、防水、耐磨的高密度板，为实训操作提供舒适、安全的平台。

实训项目与目的

• 熟悉常用低压电气的机构、原理：深入了解低压电气元件，为后续学习和实践奠定坚实基础。

• 通过观察机床模拟运动，了解机床的真实运动状况：借助仿真机床，直观感受机床运动，提升对机床运行的认知。

• 掌握机床电器控制原理及各种保护装置：熟悉机床核心控制原理与保护机制，保障机床安全稳定运行。

• 掌握机床常见故障发生部分现象及排除方法：提升故障排查与解决能力，培养实际维修技能。
