万能外圆磨床电气技能实训考核装置全解析

在职业技术教育与电工培训领域，万能外圆磨床电气技能实训考核装置是一款极具价值的设备。它专为我国各职业技术院校的电气、自动化相关专业教学，以及社会电工培训、各县市维修电工鉴定所（站）的考核而精心研制。该装置不仅适用于课堂演示，让复杂的机床电气控制原理变得直观易懂，还能进行机床电气控制原理性的操作实训，有效提升学生的实践能力。

因其采用工业通用电器，万能外圆磨床电气技能实训考核装置成为社会电工类职业培训中机床电气维修实训的理想选择，同时也可用于职业资格培训考核。通过在该技能考核台上实训，既能增强学生的动手操作能力，又克服了以往仅在实际设备上教学费用高昂且难以达成教学目标的弊端，以较低成本实现显著教学效果，为高层次维修技能训练提供了优质设备。

适用范围

万能外圆磨床电气技能实训考核装置主要适用于平面磨床电气控制的模拟操作，以及平面磨床电气故障排除的技能考核，帮助学员快速掌握相关技能要点。

技术性能

• 输入电源：三相四线～380V±10% 50HZ，满足常规电力接入需求。

• 工作环境：温度 -10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m，适应多数地区的使用环境。

• 装置容量：＜1kVA ，节能高效。

• 外形尺寸：141cm×72.5cm×153.5cm ，合理的体积便于安置与使用。

基本配置

• 电源控制面板（铝质面板）

• 交流电源：配备带有漏电保护措施的交流电源，提供三相交流电源 (380V) ，确保用电安全。

• 人身安全保护体系

• 包含电压型漏电保护器，线路漏电时控制屏内接触器立即跳闸切断电源；以及电流型漏电保护装置，漏电流超定值即切断电源，全方位保障使用者安全。

• 操作与指示面板（铝质面板）

• 面板上安装有机床所有主要电器及动作指示灯，所有操作在此面板进行，指示灯实时指示机床相应动作。同时，面板印有平面磨床示意图，可直观展现平面磨床外形轮廓。

• 电器元件面板（铁质面板）

• 装有断路器、熔断器、接触器、热继电器、变压器等元器件，直接安装在面板表面，便于观察其动作状况。

• 三相异步电动机

• 配置 3 只 380V 三相鼠笼异步电动机，分别用于砂轮电动机、冷却泵电动机和液压泵电动机。

• 故障开关箱

• 设有 32 个开关，K1 到 K24 用于故障设置，K25 到 K31 保留，K32 用作指示灯开关，可设置机床动作指示。

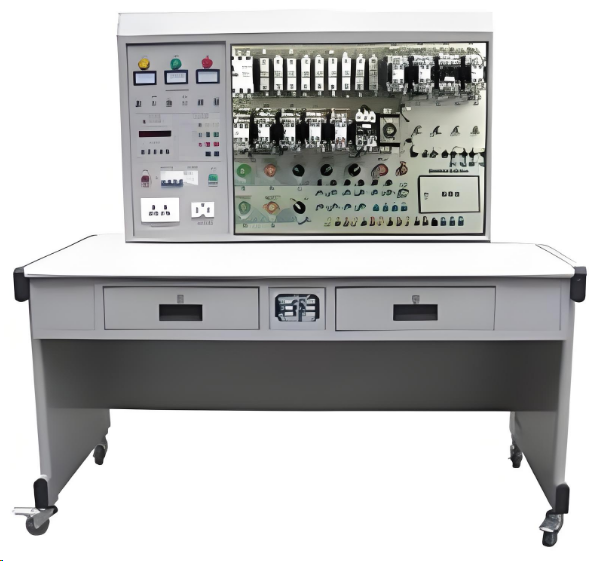

• 实训桌

• 采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观。设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供宽敞工作台面，还设有四个万向轮和四个固定调节机构，方便移动与固定。

实训项目

• 熟悉常用低压电器的机构、原理：深入了解电器元件，为后续学习打下基础。

• 通过测量找出线路上的故障点：提升故障排查能力。

• 对机床故障的排除：掌握实际维修技能。

• 设置故障点，作为维修电工的技能考核台：用于技能考核，检验学习成果。
