可编程控制器实验箱：引领PLC教学与实践新潮流

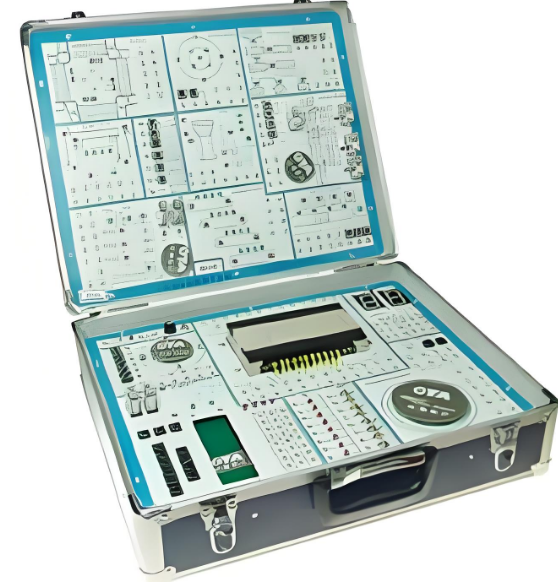

可编程控制器实验箱

可编程控制器实验箱，以其独特设计与卓越性能，在PLC教学与项目开发领域独树一帜，成为理想之选。

特色鲜明，独树一帜

1. 灵活多样的主机配置

• 实验箱默认采用SIEMENSS7 - 200CPU226CN AC/DC/RLY主机，具备24个输入点与16个输出点，充分满足高等院校PC教学需求。

• 可轻松替换为三菱、欧姆龙、松下、富士等知名品牌PLC主机，无需改动实验模块，提高适应性。

2. 模块化设计的卓越优势

• 采用先进模块化设计，由PLC主机模块及14个独立实验模块构成。

• 所有输入输出端口通过导线连接至实验板镀金孔，实验模块配备独立输入输出及公共端，操作便捷。

• 便于用户自主扩展模块，为未来升级奠定坚实基础。

3. 高度仿真的实物应用

• 电机类型丰富：步进电机、减速步进电机、直流电机、减速直流电机，减速步进电机运行平滑稳定、精准度高、噪音小。

• 继电器应用直观：设置十个继电器，绘制清晰继电器正反转接法示意图，便于学生深入理解。

• 传感器实践多元：采用十二个传感器，可开展闭环控制实验，拓展实验广度与深度。

4. 循序渐进的实验体系

• 实验项目划分为基本指令实验、常用功能指令实验及综合实验，难度由浅入深，构建循序渐进学习路径。

• 贴合实际应用与教学大纲要求。

5. 高性价比的突出优势

• 实验项目丰富、扩展灵活、性能可靠，易于操作与维护，性价比高。

技术性能，稳定可靠

1. 电源输入：适配AC 220V、50HZ电源，为实验箱稳定运行提供充足动力。

2. 环境适应性：工作温度-10℃至55℃，相对湿度小于85%（25℃），适应宽泛环境条件。

3. 主机推荐配置：SIEMENSS7 - 200CPU226（AC电源），满足多样化实验需求。

4. 输出保护功能：24V、2A输出能力，配备过流、过载、过压保护装置，确保实验安全可靠。

实验内容，丰富多元

1. 全面的指令实验

• 完成六类指令实验，涵盖基本指令、定时器及计数器指令、移位寄存器指令、置位/复位及脉冲指令、跳转指令及常用功能指令等。

2. 多样的模块控制实验

• 开展十三个模块控制实验项目，包括交通信号灯自动控制、机械手自动控制、加工中心刀库捷径方向选择控制、驱动步进电机控制、舞台艺术灯饰控制、四层电梯控制、LED数码管显示控制实验、交流电机Y/Δ形起动控制、液体混合装置自动控制、水塔水位自动控制、四级传送带模拟运行、邮件分拣系统模拟运行及装配流水线控制等。
