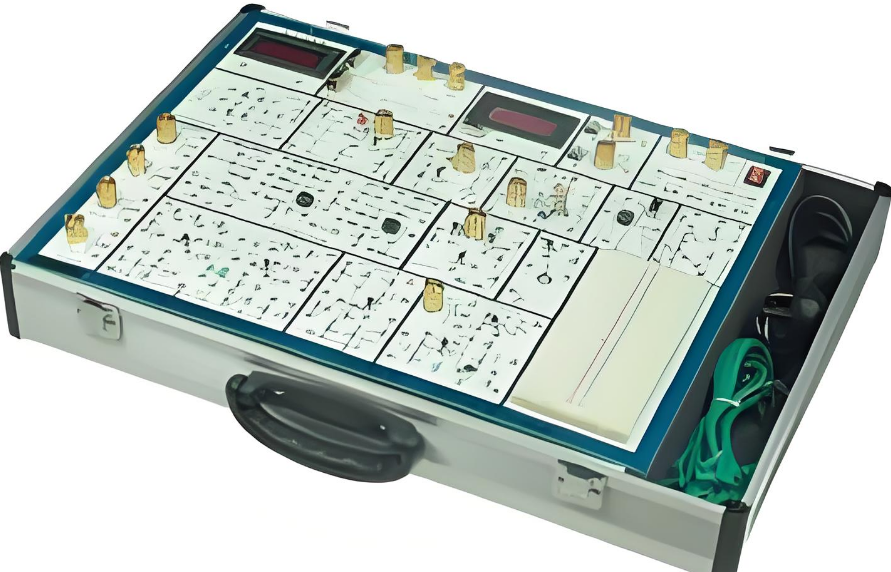

模拟电路实验箱与模拟电路实验系统，是以《高等工业学校电子技术基础》教学大纲里明确的教学实验要求为基石，充分吸纳众多专业教师丰富的教学经验，并全面融合众多同类产品的优势精心设计而成。这款模拟电路实验箱与模拟电路实验系统，全面涵盖《模拟电子技术基础》课程的所有实验内容，不仅为初学者准备了用于验证理论的实验电路，还为课程设计搭建了可拓展的实验平台。

模拟电路实验箱与模拟电路实验系统的特性

强大的扩展性：实验电路采用单元电路的设计模式，单元电路作为基础实验电路，通过外接其他元件来调整电路参数，或者与其他单元电路灵活组合，从而满足不同的实验需求。

原理图直观呈现：实验原理图清晰地印刷在实验板表面，学生需依据实验原理图自行搭建实验电路。这种方式既能有效培养学生的独立思考与动手实践能力，又显著增强了实验箱的适用性与扩展性。

元器件布局合理：大部分元器件安装于实验板正面，有助于学生更直观地认识和理解，增加感性认知。

优质的插孔设计：实验连线插孔选用锁紧式镀金插孔，通过焊接稳固地固定在实验板上，具备不松动、不氧化的特性，使用寿命长，连接稳固可靠，维修便捷。

灵活的扩展实验区：扩展实验区由两块进口面包板构成，可便捷地接插电阻、电容、二极管、三极管、集成电路等各类元件，满足课程设计实验的多样化需求。

可靠的电源保护：电源输出均配备过流保护以及自动恢复功能，确保实验过程安全稳定。

精良的箱体设计：实验箱采用一体型铅合金型材打造，箱体坚固耐用、不易变形，重量轻巧，绝缘安全性能卓越，开关箱盖方便可靠，外观美观大方，造型颇具气派。

模拟电路实验箱与模拟电路实验系统的构成

电源

输入：AC220V±10%，50HZ

输出：

DC：+5V，DCI≥1A

DC：±12V，DCI≥0.2A

DC：-5V～ -12V 可调节，I≥0.2A

DC：＋5V～ ＋27V 可调节，DCI≥0.2A

以上各路输出均具备过流保护与自动恢复功能

ACV:7.5V×2；ACI≥0.15A

直流信号源：双路输出，分别为–0.5V～ ＋0.5V 以及–5V～ ＋5V 两档，可实现连续调节。

函数发生器

输出频率：2Hz～90KHz，共分为四档。

输出波形及幅度：

方波：0～20V

三角波：0～15V

正弦波：0～10V

数字频率计（0～300KHz）：用于测量频率。

数字直流电压表（0～30V）：可测量直流电压。

分立元件电路

整流、滤波及串联稳压电路。

单级放大电路。

两级阻容耦合放大电路。

负反馈放大电路。

射极跟随器。

差动放大电路。

场效应管电路。

可控硅电路。

由电阻、电容以及二、三极管等组成的相关电路。

电位器组、12V 灯泡、扬声器。

互补对称功放电路。

集成模拟电路

两个独立的运算放大器 (741)。

集成功放 (LM386)。

集成稳压电路。

进口面包板两块：为实验拓展提供便利。

实验箱尺寸：510mm * 330mm * 100mm（长 * 宽 * 高）：尺寸设计合理，便于操作与放置。
